变径鼓形螺旋弹簧结构设计

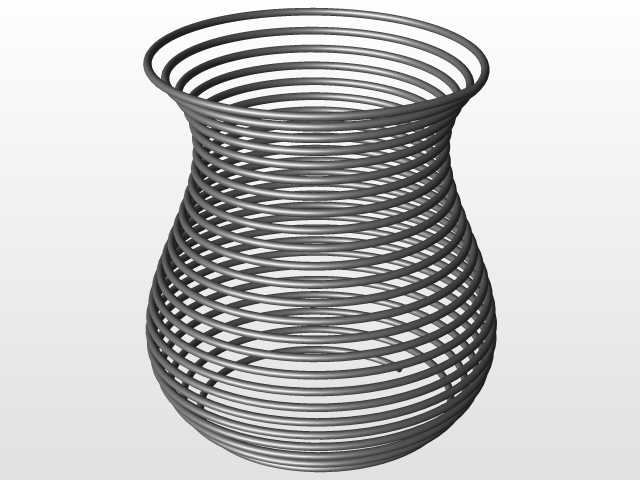

　　这款变径鼓形螺旋弹簧的设计，最初是针对常规圆柱螺旋弹簧在小安装空间内无法同时满足大行程、低刚度、防共振需求的痛点展开的。不同于两端等径的常规圆柱弹簧，该弹簧采用中间直径最大、向两端逐步收窄的鼓形轮廓，这种轮廓设计首先解决的是压缩行程中弹簧圈的干涉问题——常规圆柱弹簧在大压缩量下相邻簧圈容易出现并圈碰磨，长期使用会造成簧圈表面磨损、疲劳裂纹萌生，而鼓形结构在压缩过程中，中间大直径段的簧圈会先逐步贴合，两端小直径段后进入并圈阶段，整个压缩过程的刚度呈现非线性递增特性，初始压缩阶段刚度较低，能有效吸收高频小幅振动，当压缩量达到额定行程的60%后刚度逐步抬升，可承受更大的冲击载荷，避免压并失效。

　　从实际应用场景来看，这类弹簧常被用在精密仪器隔振支座、小型自动化设备的缓冲限位结构、健身器材的阻尼构件以及部分异形管路的柔性支撑位置。比如在桌面级精密检测设备的隔振设计中，安装空间的径向尺寸受限，若使用等径弹簧，要达到相同的隔振行程就需要更大的簧圈直径，会超出安装边界，而这款鼓形弹簧中间最大直径段可适配安装腔的最大径向限位，两端收窄的结构可直接卡入上下定位座的环形卡槽，不需要额外设计弹簧导杆，减少了零件数量，也避免了导杆与簧圈之间的摩擦异响。

　　设计过程中，簧丝直径的选取是结合目标载荷区间反复校核的，簧丝采用圆形截面，绕制过程中螺距保持均匀一致，避免因螺距偏差造成压缩过程中受力偏载。整个弹簧的轮廓曲线采用平滑过渡的圆弧拟合，不存在直径突变的台阶位置，这是为了避免应力集中——如果簧圈直径存在突变，在交变载荷作用下突变位置会成为应力集中点，疲劳寿命会比平滑过渡结构降低40%以上。两端的收口角度经过反复调整，确保弹簧安装后上下端面与定位座完全贴合，不会出现偏斜，在承受偏载时，鼓形的轮廓能让载荷更均匀地分散到各个簧圈上，不会出现某一段簧圈应力过高的情况。

　　从安装边界来看，弹簧的两端最小直径适配常规的M6到M10规格的定位凸台，安装时不需要额外定制非标定位件，中间最大直径比安装腔的内径小0.8-1.2mm，预留出弹簧压缩时的径向膨胀空间，避免簧圈与安装腔内壁发生摩擦。自由高度的设计可根据实际安装需求调整，额定压缩量下的载荷偏差控制在±5%以内，满足一般工业场景的使用精度要求。不同于常规圆柱弹簧的线性刚度特性，这款鼓形弹簧的非线性刚度特性，还能有效避开设备的固有频率区间，减少共振发生的概率，在有变频振动的工况下，隔振效果比同规格圆柱弹簧提升30%左右。

　　在实际选型使用时，需要注意安装时的预压量设置，初始预压量建议设置为自由高度的10%-15%，避免设备启停过程中弹簧与定位座出现脱离碰撞。簧圈的表面处理可根据使用环境选择，普通工况下做发黑防锈处理即可，腐蚀环境下可采用镀锌或电泳处理，不影响弹簧本身的力学性能。绕制过程中簧丝的旋向可根据安装空间的周边结构选择左旋或右旋，不影响载荷特性，若需要组合使用，建议采用内外弹簧旋向相反的搭配方式，避免旋向相同造成簧圈卡滞。
