工业框架用槽型铝合金挤压型材结构

　　这类槽型铝型材是工业框架搭建场景里的基础结构件，日常在自动化设备机架、生产线防护栏、检测设备工作台支架、航空航天地面工装支撑结构中都能见到它的应用。和传统钢制槽钢相比，铝合金材质的低密度特性让整套框架的自重降低六成以上，同时铝合金表面自然形成的钝化氧化膜可以在常规工业环境下抵御潮气、弱腐蚀介质的侵蚀，不需要额外做喷漆、镀锌等表面防腐处理，后期维护成本极低，尤其适合航空航天类对结构自重有严格限制的装配场景，也适配电子车间、食品生产线这类对防腐、洁净度有要求的环境。

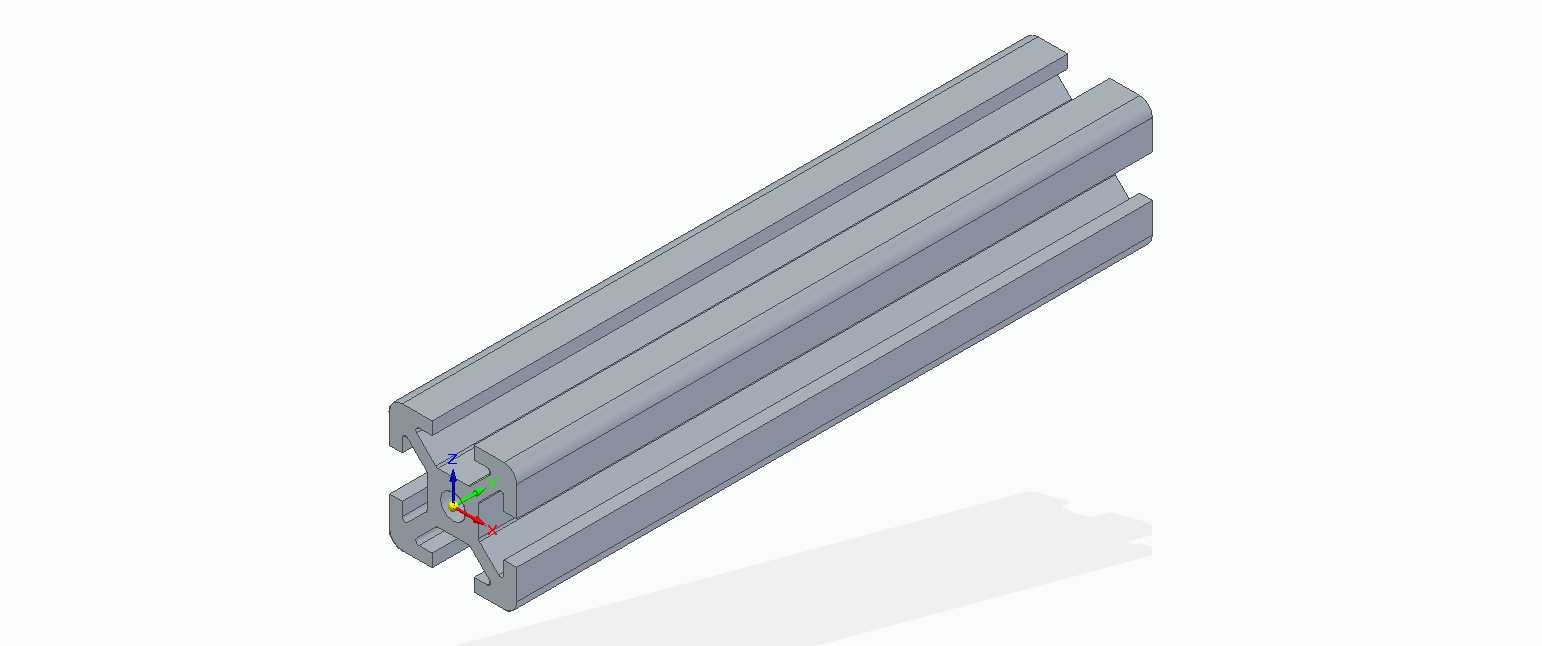

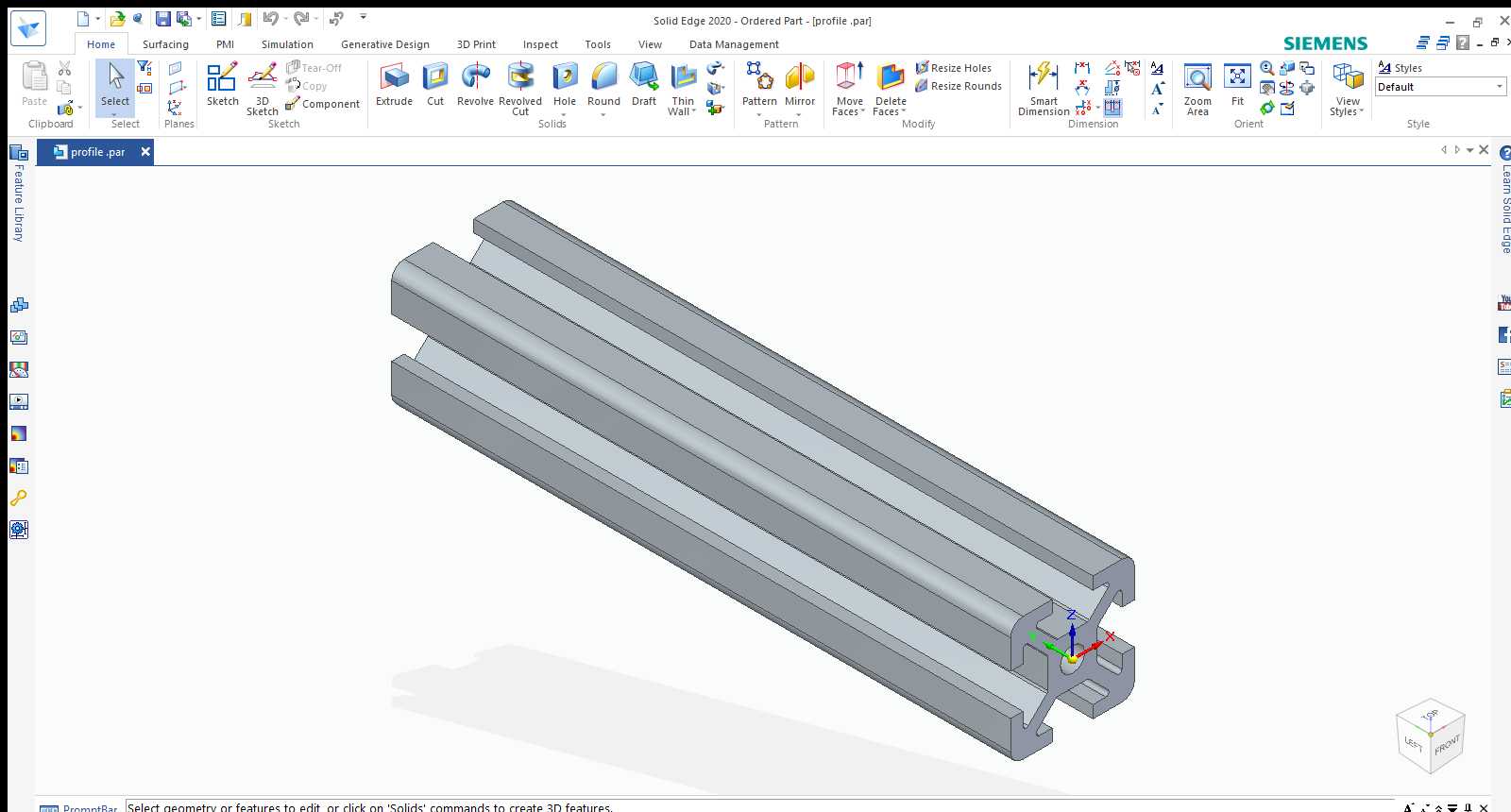

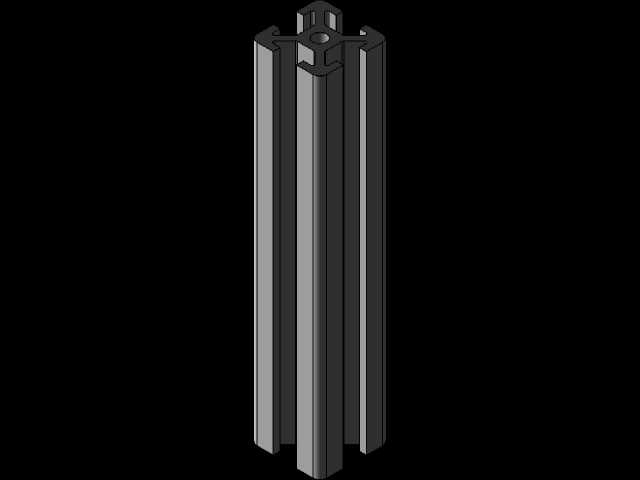

　　从结构设计逻辑来看，这款型材采用多腔体带内置槽道的截面设计，沿型材长度方向贯通的T型槽是核心功能结构，槽道的开口尺寸、槽底宽度经过标准化适配，不需要在型材表面额外打孔攻丝，配套的T型螺栓、方螺母可以直接卡入槽道内，沿长度方向任意位置固定连接件，不管是拼接直角框架、安装可调脚杯、固定防护面板还是挂载管线槽，都能灵活调整安装位置，后期改造框架结构时不需要切割破坏型材本体，拆装调整的效率远高于焊接式钢结构框架。截面的多腔体结构不是随意设计的，外侧的封闭腔体承担主要的抗弯抗扭载荷，经过力学校核，壁厚在满足挤压工艺要求的前提下，腔体的加强筋布局让型材在垂直于长度方向的两个受力轴向上都有均衡的截面惯性矩，不会出现单方向承重易变形的问题，作为竖直支撑柱或者水平横梁使用时，受力表现一致，选型时不需要额外区分受力方向，降低了设计选型的出错概率。

　　在安装边界尺寸上，这类槽型铝型材的截面外轮廓尺寸遵循工业铝型材通用模数，槽道中心到型材外表面的距离、相邻槽道的间距都和同系列的角件、连接板、合页等标准配件完全匹配，拼接时不需要额外加工适配配件。型材的端面可以配套专用的端盖封盖，既避免尖锐的切口划伤操作人员，也能防止灰尘、切削液进入腔体内部积留；如果需要对接加长，配套的内置连接件可以完全隐藏在型材腔体内部，对接后外表面没有凸起的连接件，整体框架外观平整，不会突出的螺栓头剐蹭操作人员或者挂住管线。

　　实际选型应用时需要注意，这款型材的槽道承载力和壁厚直接相关，作为水平横梁使用时，要根据支撑跨距核算承重下的扰度，避免跨距过大导致型材变形影响安装在框架上的设备精度；如果用于有焊接飞溅、硬物持续摩擦的场景，需要在型材表面加装防护盖板，避免硬质颗粒破坏表面氧化层影响防腐性能。和钢制型材相比，铝型材的挤压成型工艺让截面形状可以根据需求优化，这款带槽的结构不需要后续铣槽加工，挤压成型后只要做定尺切割、端面去毛刺就可以直接投入装配，生产周期短，批量使用时的综合成本甚至低于需要二次加工的钢制槽钢。在航空航天地面保障设备的框架搭建中，这类铝型材的轻量化优势尤为明显，整套工装框架可以由两到三名操作人员直接移动移位，不需要调用起重设备，转场使用的灵活性远高于钢制框架，同时铝合金无磁性的特性也适配部分有磁屏蔽要求的检测设备安装场景，不会干扰设备的检测精度。
