ARDUINO UNO开发板防护外壳结构设计

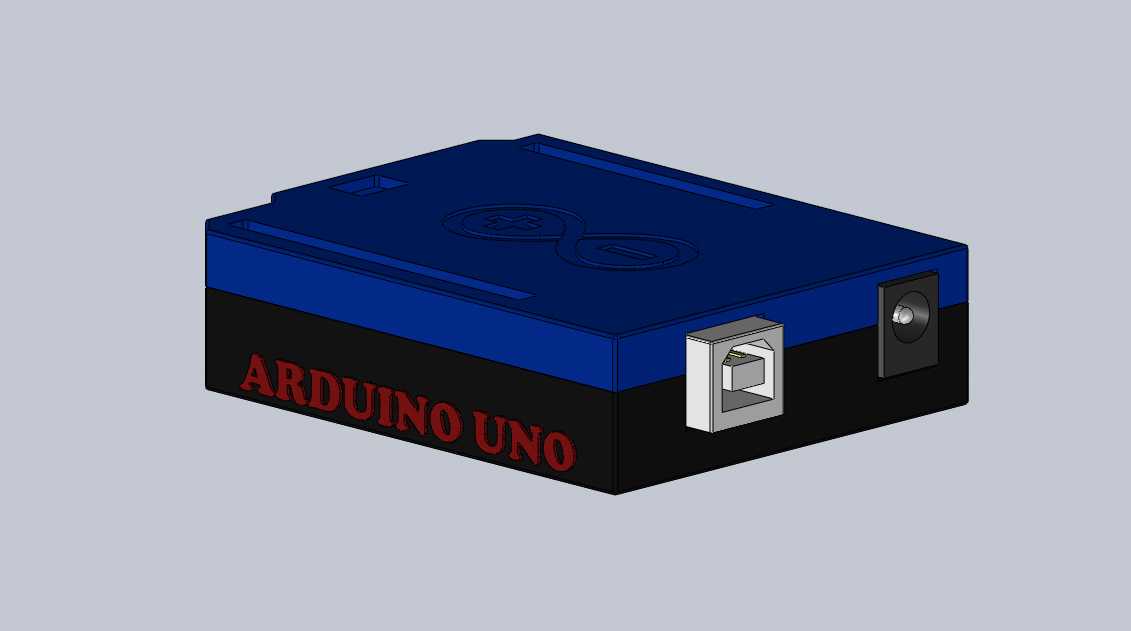

　　在嵌入式开发、电子实训、小型智能硬件原型搭建场景中，开发板的裸露使用始终存在引脚磕碰、静电击穿、积灰短路、外接接线拉扯导致焊盘脱落的隐患，这款针对ARDUINO UNO板型设计的防护套管外壳，正是围绕板卡实际使用中的各类防护需求完成的结构设计。从实际使用场景出发，日常桌面调试时，开发板常与螺丝刀、杜邦线、焊锡丝等工具堆放在工作台面，外壳上下分体的扣合结构可以完全包裹板卡的PCB边缘，仅预留出USB接口、直流电源接口的对位开孔，既不影响正常的接线调试操作，也能避免金属工具意外触碰板卡背面的焊盘造成短路。做项目外场测试时，外壳的侧壁做了加厚的筋位设计，即使从工作台高度意外跌落，也能通过壳体的形变吸收冲击力，避免板卡上的晶振、

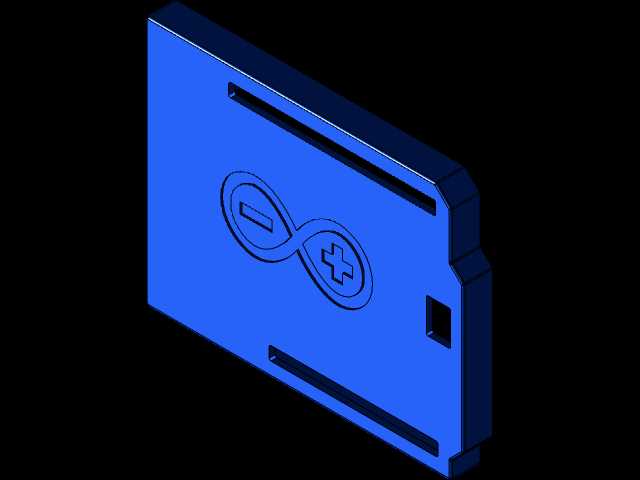

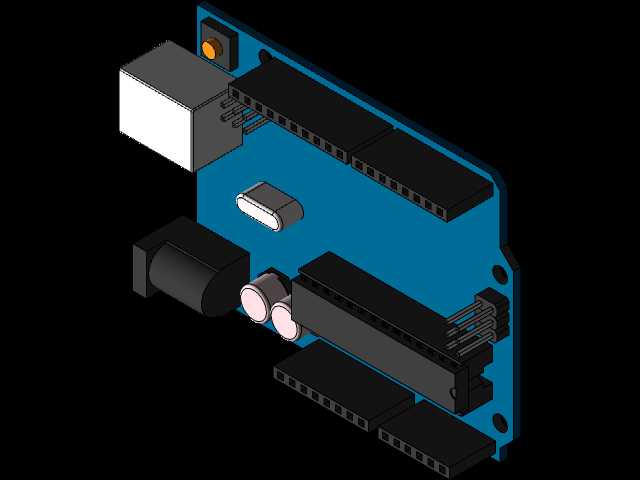

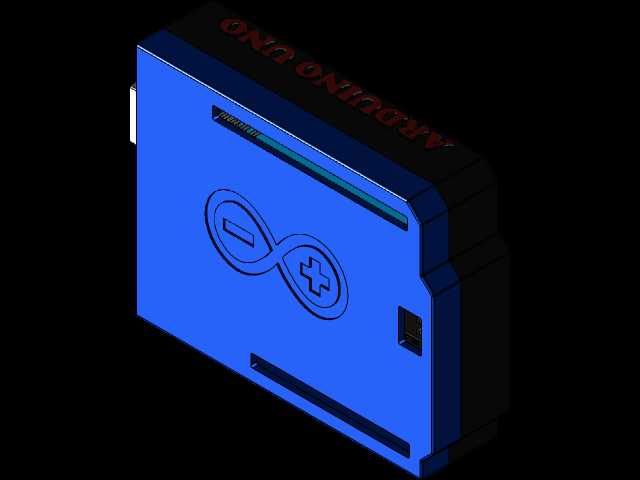

　　USB座等易损元器件受震松脱。设计过程中首先核对了ARDUINO UNO标准版的板卡轮廓尺寸，包括PCB的长宽、板上最高元器件的高度、接口的相对位置，确保壳体内部的容腔边界完全匹配板卡尺寸，不会出现装板后压到电容、电阻等贴片元件的问题。壳体内部做了四个定位柱，位置对应板卡上的四个安装孔，装板时可以直接将板卡卡在定位柱上，不需要额外打螺丝固定，拆装都很方便，日常需要更换板卡或者焊接引脚时，直接分开上下壳就能操作，不会因为反复拆装磨损板卡的安装孔。外壳的上盖表面做了下沉的标识区域，模刻ARDUINO UNO字样，既可以快速识别板卡类型，也不会因为标识凸起在堆叠放置时刮花其他物件。接口开孔的位置做了0.2mm的对位公差预留，

　　USB口的开孔边缘做了倒角处理，插接线材时不会卡线，直流电源口的开孔尺寸刚好适配常用的DC插头，不会出现插头插不到位的情况。考虑到日常使用中经常需要插拔杜邦线，壳体的侧边对应引脚排针的位置做了内凹的让位空间，手指捏着杜邦线头插拔时不会被壳体边缘挡住，操作空间足够。壳体的上下盖采用卡扣式连接，在四个边角位置设置了内扣，扣合后缝隙均匀，不会出现翘边的情况，同时卡扣的扣合力经过调整，既不会因为轻微磕碰就散开，也不会因为扣合过紧导致拆壳时掰坏壳体。从安装边界来看，这款外壳装板后的整体外形尺寸比裸板仅大出5mm左右，不会过多占用项目安装空间，在做小型智能装置集成时，可以直接通过外壳底部的预留粘贴位或者小型安装孔，

　　把带壳的开发板固定在装置内部的支架上，不需要额外设计固定结构。外壳的壁厚设置为1.5mm，兼顾了结构强度和注塑成型的工艺性，不会出现壁厚不均导致的缩水变形问题，表面做哑光处理，不容易留指纹和划痕，日常使用中更好打理。针对教学场景的使用需求，外壳的边角都做了R2的圆角处理，学生拿取时不会被尖锐的边角划伤，同时壳体的绝缘属性也能避免实训过程中误接电源时的触电隐患。在做长期运行的项目部署时，壳体的上下盖之间预留了微小的通风间隙，板卡运行产生的热量可以通过间隙自然散出，不会因为密封导致板卡过热死机，同时这个间隙又足够小，不会让灰尘、细小的金属碎屑轻易进入壳体内接触板卡。很多开发者在做项目时会给开发板外接扩展板，这款外壳的上盖边缘做了可拆的断点设计，如果需要叠插扩展板，可以直接掰掉上盖对应排针位置的挡边，不需要更换整个外壳就能适配扩展板的安装，提升了外壳的适配性。
