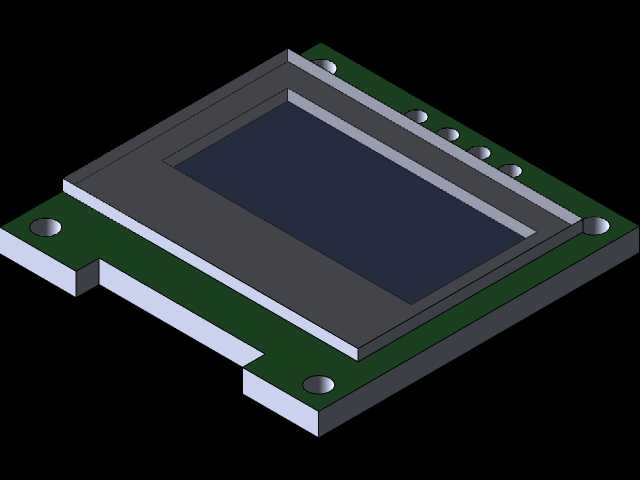

带PCB载板OLED显示模组结构设计

　　在嵌入式设备、小型检测仪器、手持终端这类空间紧凑的硬件开发场景里，显示单元的结构适配一直是结构工程师需要重点考量的环节，这款OLED显示模组的结构设计，正是针对小尺寸设备的显示需求完成的落地化建模，完全贴合实际量产硬件的装配逻辑。从实际使用场景来看，这类小尺寸OLED模组常被用在便携检测仪表、工业控制节点面板、小型智能外设、开源硬件开发套件上，相比传统LCD屏，它不需要背光源，自身发光的特性让它在弱光环境下也能保持清晰的显示对比度，同时功耗更低，适配电池供电的便携类设备的续航需求。

　　设计过程中首先考虑的是安装边界的适配，模组整体采用PCB作为承载基底，屏体通过贴合工艺固定在PCB中央区域，PCB板边缘预留了对称的安装孔位，孔位的位置、孔径都按照通用M2螺丝的装配公差做了预留，既可以通过螺丝直接锁附在设备壳体的安装柱上，也可以配合排针做插装式固定，适配不同设备的装配方案。PCB板一侧引出的金属引脚按照标准间距排布，兼容常规的焊接、排座插接工艺，引脚的长度预留了足够的焊接操作空间，同时不会因为引脚过长导致装配时和壳体内其他元件产生干涉。

　　从功能特性的结构适配来看，屏体的有效显示区域做了边框收边设计，黑色的遮光边框刚好覆盖屏体边缘的非显示区域，避免装配后出现漏光、边缘显示不齐的问题，边框的高度和PCB板上屏体的贴合厚度完全匹配，组装后整个模组的上表面保持平整，不会出现边框凸起或者屏体凹陷的情况，方便后续在设备面板上做透明视窗的贴合密封。PCB板的外形做了切角处理，对应设备壳体内部的限位筋位，装配时可以快速定位，避免装反或者偏移，板边的走线区域做了绝缘距离预留，防止和金属壳体接触造成短路。

　　建模过程中对各部件的装配公差做了严谨的校核，屏体和PCB之间的贴合层厚度按照实际量产用的双面胶厚度设置，安装孔的沉台深度刚好匹配螺丝头的高度，锁附后螺丝头不会突出PCB板的下表面，避免和底部的电路板产生干涉。引脚的排布顺序按照通用SPI/IIC通信接口的定义做了位置对应，结构工程师在做整机装配时不需要额外调整接线位置，就能直接和主控板完成对接。针对户外使用的场景，整个模组的外形结构没有易积水的凹槽，屏体表面略高于边框，擦拭清洁时不会留下清洁死角，PCB板的边缘做了圆弧过渡，不会在装配时划伤操作人员或者壳体内的线材。

　　在做整机结构匹配时，这款模组的厚度控制完全适配薄型设备的设计需求，不需要为了容纳显示模组额外增加壳体的厚度，屏体的显示方向可以根据安装需求调整PCB的固定方向，适配横屏、竖屏不同的显示布局。对于需要做密封设计的设备，模组的边框平整面可以直接贴合防水泡棉，和壳体视窗之间形成密封腔体，不需要额外做密封结构的改造，大幅减少整机结构设计的工作量。从实际选型的角度来看，这款模型完整还原了量产模组的所有结构细节，包括引脚位置、安装孔位、板边轮廓、屏体厚度，结构工程师在做整机设计时可以直接调用这个模型完成装配干涉检查，不需要再手动测绘实物，能有效缩短硬件开发的结构设计周期，避免因为尺寸测绘误差导致的开模、装配问题。
