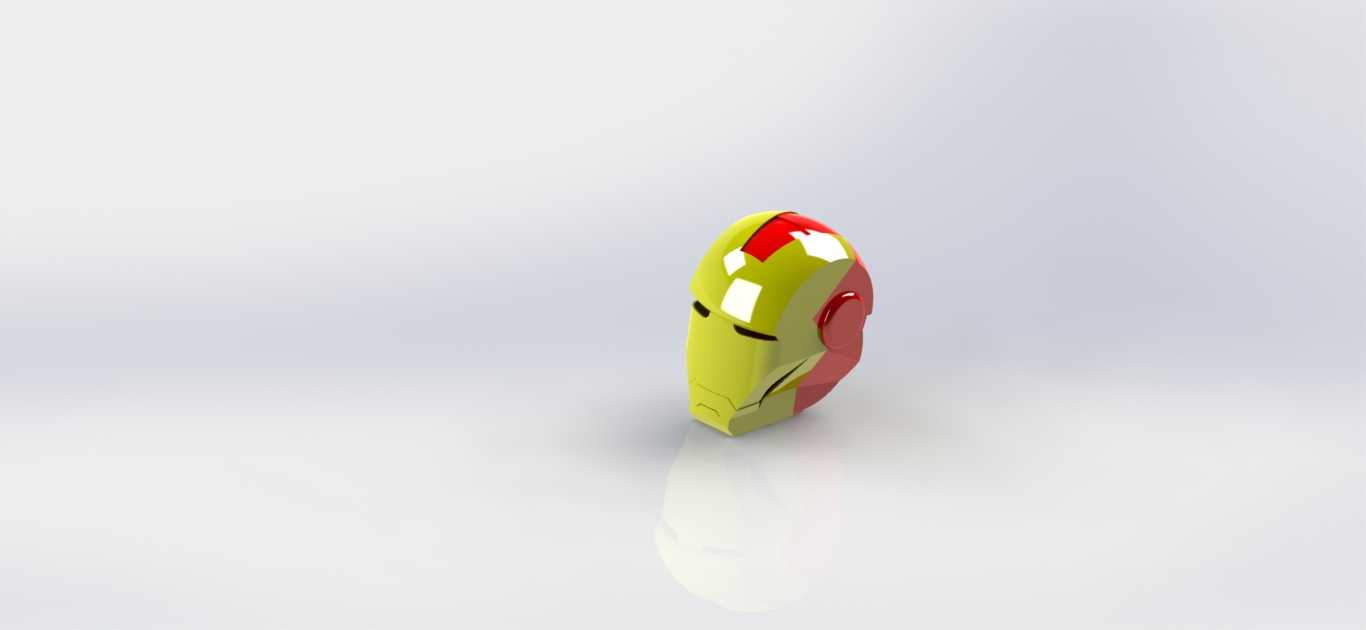

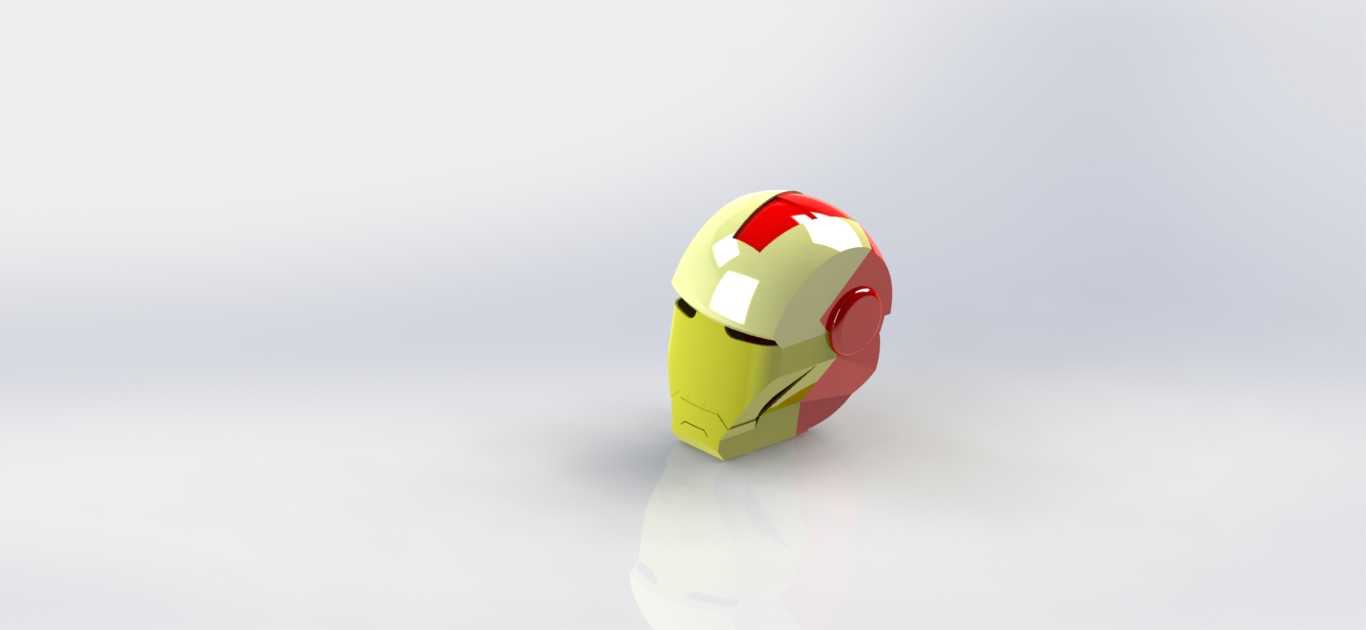

钢铁侠头盔面罩创意结构设计

　　这款面罩结构的设计初衷，是面向影视道具复刻、创意手办制作以及个性化装饰摆件的应用场景，在结构还原度与成型可行性之间做了多轮平衡调整。从实际用途来看，该结构既可以作为1:1比例cosplay道具的核心面罩部件，配合头盔主体完成穿戴使用，也可以缩放比例后作为收藏级手办的头部组件，还能单独作为桌面创意装饰件，通过3D打印或者小批量注塑工艺完成实体制作。

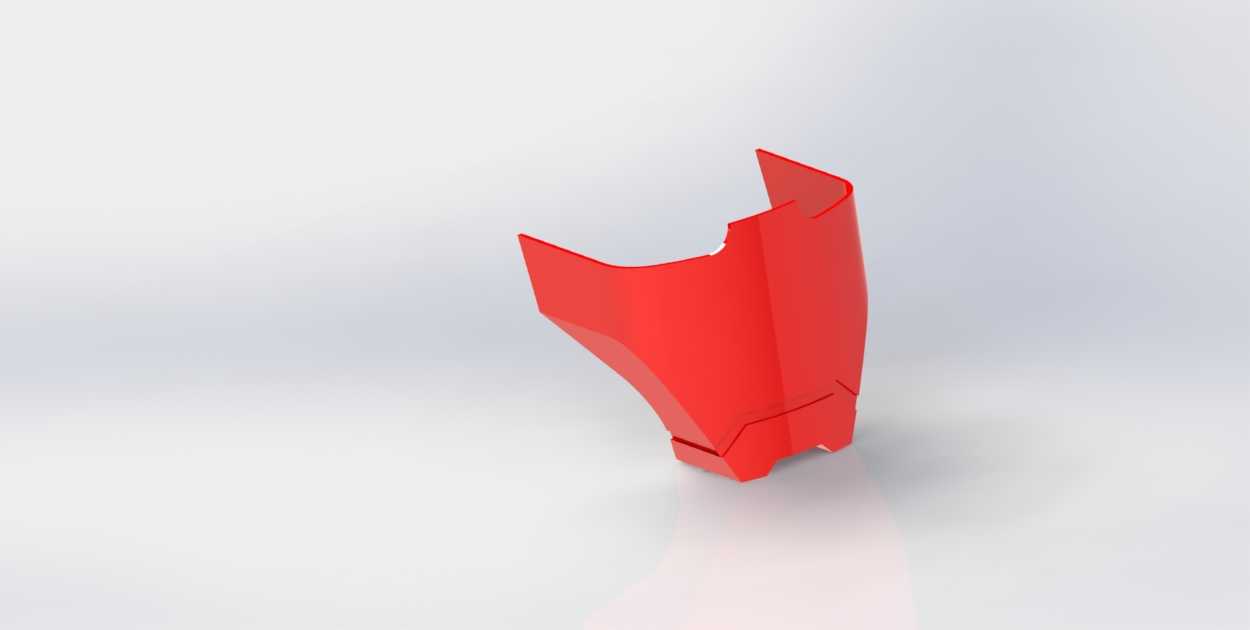

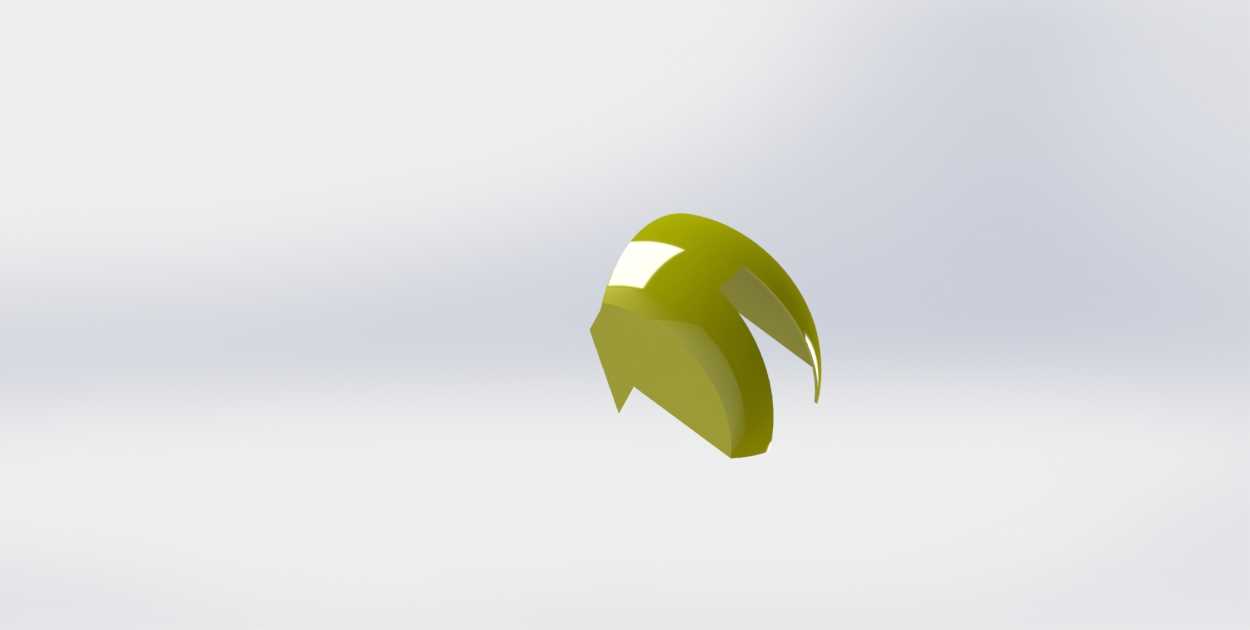

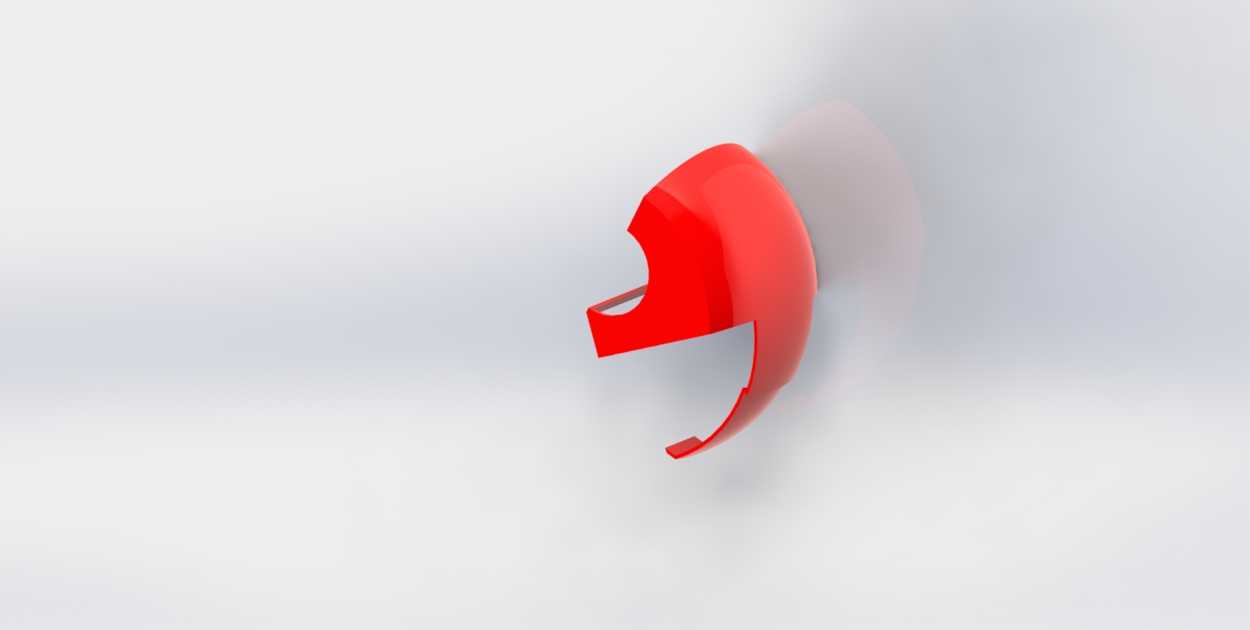

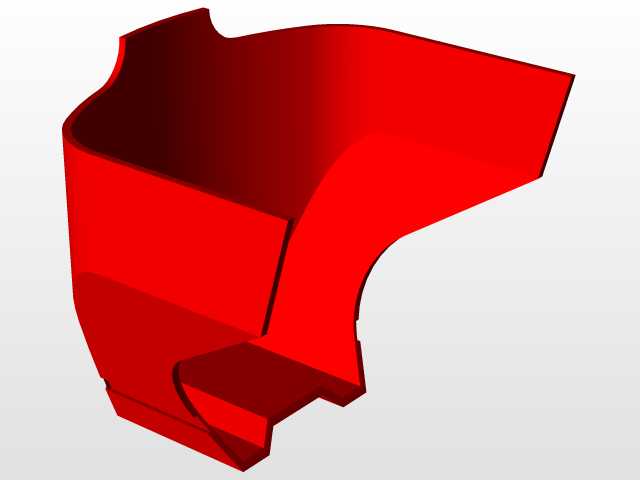

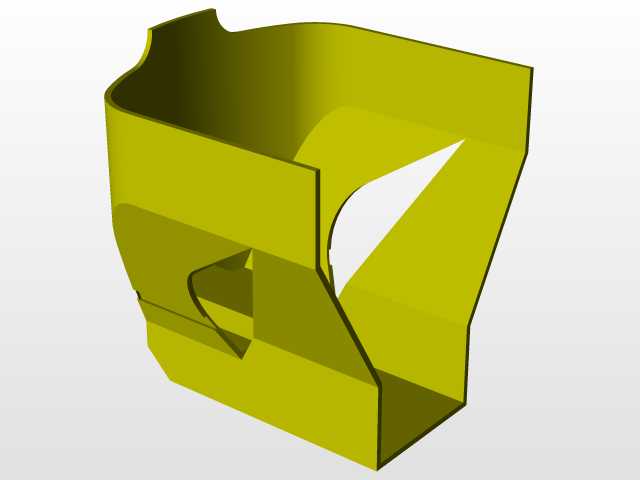

　　设计过程中首先参考了影视原作中头盔面罩的曲面弧度特征，对眼部狭长开槽、面部棱线分界、侧面衔接轮廓做了逐段曲率调整，避免曲面出现生硬折角或者光影断层。整个面罩采用一体化薄壳结构设计，壳体壁厚根据不同区域的受力需求做了差异化设置：正面展示区域壁厚控制在1.8-2.2mm，保证曲面打印或者注塑时不会出现缩痕，侧面与头盔主体衔接的安装位壁厚加厚到3mm，预留了0.2mm的安装配合间隙，方便后续与头盔内衬或者连接卡扣做装配。眼部开槽位置做了内收翻边处理，翻边高度1.5mm，既可以遮挡内部佩戴者的视线盲区边缘，也能提升开槽位置的结构强度，避免薄边在拆装过程中出现断裂。

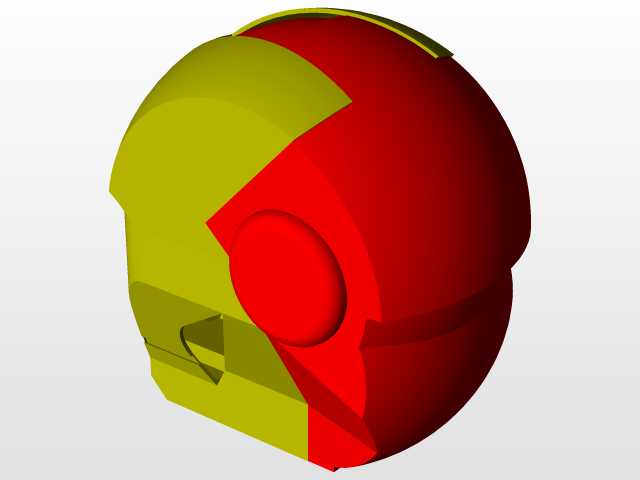

　　从安装边界来看，面罩整体外轮廓最大宽度182mm，最大高度225mm，纵深方向最大厚度146mm，完全适配常规成人头围的头盔内部空间，侧面预留的两个连接轴孔直径为4mm，孔位同轴度公差控制在0.05mm以内，可以直接配合标准阻尼转轴实现面罩的上下翻转开合，翻转行程做了限位结构设计，开合角度最大可到75度，完全满足穿戴时的面部进出空间需求。面罩下颌位置做了内收弧度处理，与人体下颌轮廓的贴合间隙控制在8-12mm，佩戴时不会出现硌下巴的问题，同时内表面预留了2mm的缓冲层粘贴位，可以后续粘贴海绵衬垫提升佩戴舒适度。

　　结构设计上特意规避了复杂的内部支撑结构，所有外表面曲面都做了拔模角度调整，最小拔模角度为1.5度，不管是采用FDM3D打印还是光固化打印，都可以减少支撑材料的使用，打印完成后仅需要简单打磨就能获得光滑的表面效果；如果采用小批量注塑生产，也可以直接采用前后模分模结构，不需要额外做抽芯机构，能够有效降低生产制造成本。表面分色区域的分界棱线做了0.3mm的凸台设计，后续做喷涂分色时可以直接沿着凸台粘贴美纹纸，不需要额外做遮罩定位，能够大幅提升后期表面处理的效率。

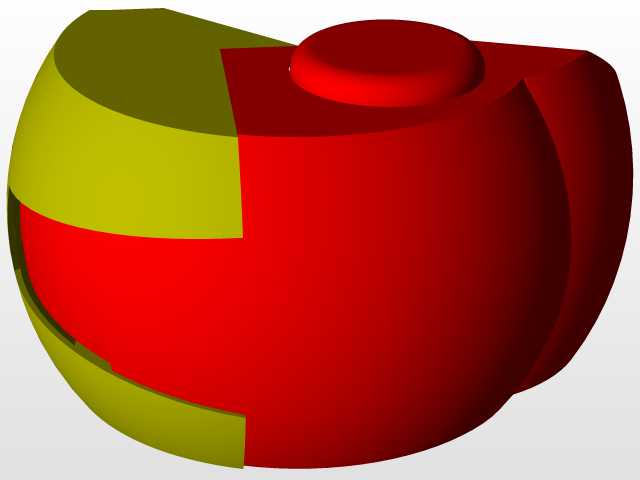

　　针对实际使用中的受力场景，设计时在面罩额头位置、两侧转轴位置做了隐性加强筋，加强筋宽度2mm，高度1.2mm，完全隐藏在壳体内侧，不会破坏外表面的整体视觉效果，同时能够将面罩的抗冲击强度提升40%以上，正常穿戴使用过程中即使出现轻微磕碰，也不会出现壳体开裂的问题。面罩顶部与头盔主体衔接的位置做了定位止口，止口配合深度3mm，装配时可以快速定位，不会出现面罩装歪、左右不对称的问题，止口位置预留了点胶槽，如果是做固定款展示道具，可以直接在槽内打胶完成永久固定，如果是做可穿戴开合款，也可以不用点胶，依靠转轴的阻尼力保持面罩的开合位置。
