涡轮增压器叶轮精密三维结构设计

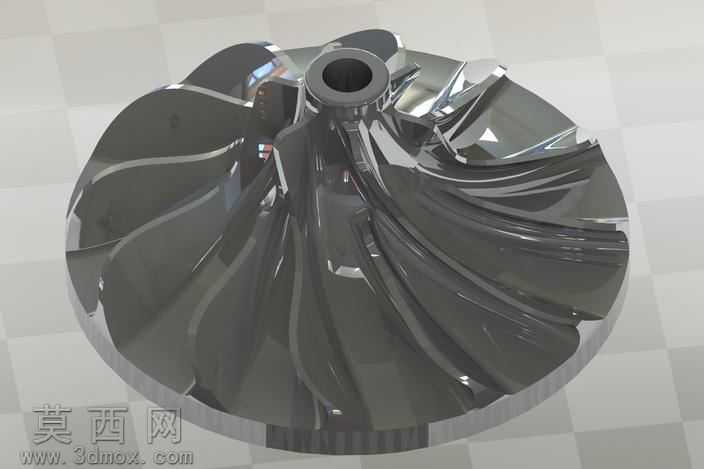

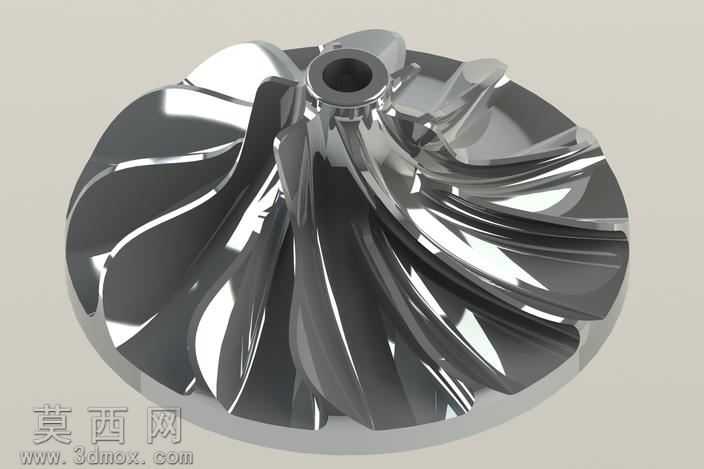

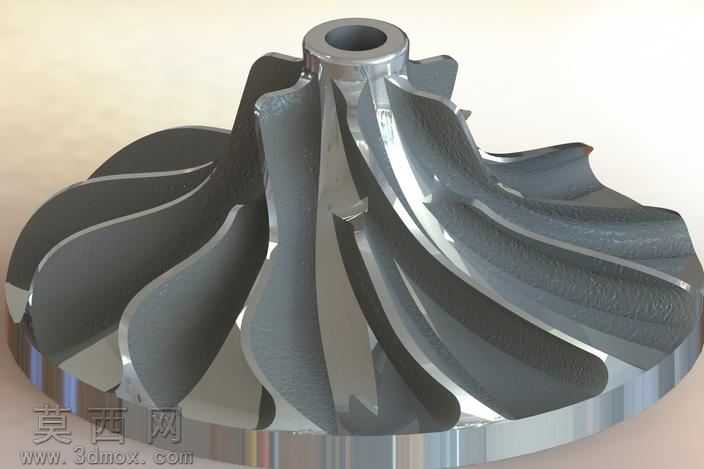

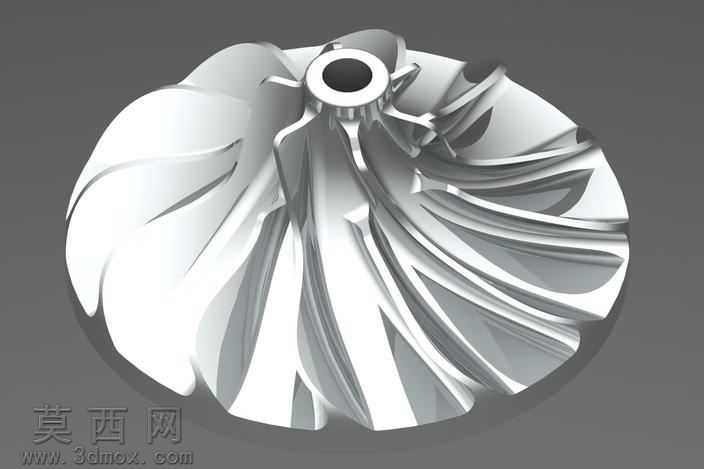

本作品为涡轮增压器核心叶轮部件的三维建模设计，整体采用参数化建模思路完成全流程构建。建模阶段首先基于流体力学仿真得出的叶片型线数据，通过三维草图绘制叶片的空间轮廓曲线，精准控制叶片的进口安装角、出口安装角以及叶型的曲率变化，保证气流在流道内的顺畅流动，减少流动损失。叶片采用变截面扭曲设计，从轮毂处的较厚截面平滑过渡到轮缘处的较薄截面，既保证了叶片的结构强度，又优化了气动性能，建模过程中通过放样、曲面缝合等命令完成单个叶片的曲面构建，再通过圆周阵列命令完成全部叶片的均匀排布，严格保证各叶片之间的角度公差，避免旋转过程中出现动平衡问题。轮毂部分采用回转体建模方式，中心设计有阶梯式安装孔，用于与增压器转轴的过盈配合装配，孔位的同轴度公差在建模时通过基准轴约束严格控制，轮毂与叶片的连接区域做了平滑的圆角过渡处理，避免应力集中，提升部件的抗疲劳性能。材质渲染阶段模拟了铸铝或者高温合金的金属质感，表面添加了细微的铸造纹理效果，还原真实机加工后的金属光泽，叶片表面的高光反射效果贴合实际抛光后的金属表面特性，轮毂底部的平面区域做了哑光金属处理，区分不同加工面的质感差异。整体结构设计充分考虑了实际工作工况下的高速旋转需求，叶片的厚度分布、圆角大小都经过结构强度校核，既满足轻量化要求，又能承受高温高速气流的冲击，可直接用于后续的有限元分析、数控加工编程以及3D打印原型制作，为涡轮增压器的性能优化和生产制造提供精准的三维数字模型基础。
