起重设备用弯型起重吊钩结构设计

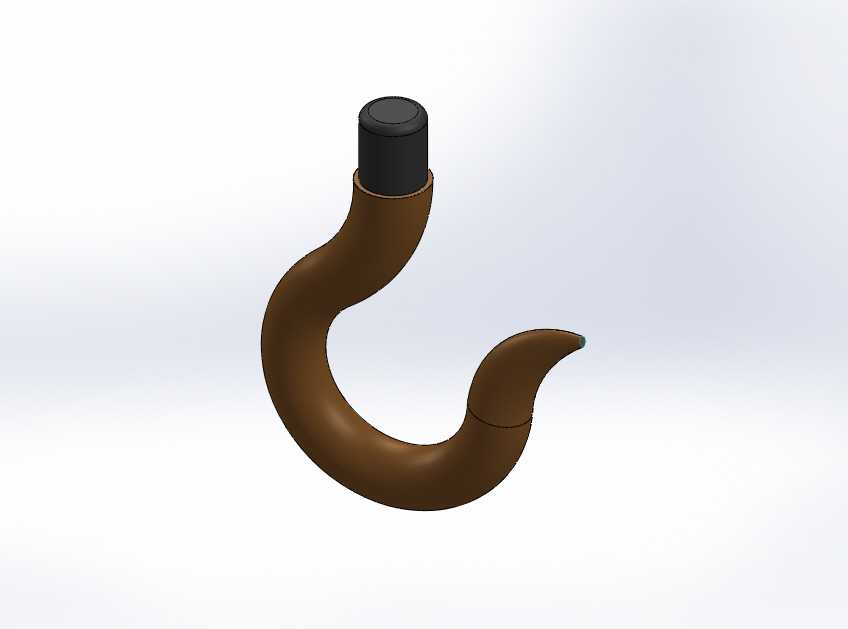

　　在车间重型工件转运、港口集装箱装卸、建筑工地建材垂直吊运等各类涉及重物位移的作业场景里，吊钩是直接连接起升机构钢丝绳与被吊载荷的核心受力构件，其结构合理性直接决定整套起重作业的安全冗余度，哪怕是钩身曲率的微小偏差、端部挡肩的尺寸疏漏，都可能在满载起升时引发脱钩、塑性变形甚至断裂的恶性事故。这款吊钩采用经典的C型弯弧钩身结构，钩身整体采用变截面圆弧过渡设计，从顶部直柄安装段向下延伸时，截面直径随钩身弯曲弧度逐步变化，在钩身最大受力的弯曲内侧区域，截面尺寸做了针对性加厚，匹配起吊时的应力分布规律——重物载荷作用下，钩身弯曲段内侧承受压应力、外侧承受拉应力，变截面设计能让整个钩身的应力分布更均匀，避免局部应力集中导致的疲劳失效，

　　长期承受交变载荷时也能维持足够的结构强度。顶部直柄段为等直径圆柱结构，外侧配套的黑色圆柱套是吊钩的安装定位套，装配时直柄段穿过起重机吊钩组的横梁安装孔，定位套与横梁孔采用间隙配合，既可以保证吊钩在起吊过程中能随重物姿态自由转动，避免钢丝绳拧扭打结，又能限制直柄段的径向窜动，防止吊钩从横梁孔中脱出；定位套上端面与横梁下表面贴合，下端面与钩身弯曲段的起始台阶面抵接，形成轴向的双向限位，安装时不需要额外焊接固定，依靠吊钩螺母锁紧即可完成装配，后期维护更换时拆卸也十分便捷。钩尖部分做了收窄圆滑过渡，端部没有尖锐棱角，一方面是方便挂入吊环、吊装带的吊耳孔，减少挂设时的卡滞，另一方面也能避免尖锐边缘割伤吊装带、钢丝绳的纤维或钢丝结构，

　　降低吊具损耗速度；钩尖与钩身内侧形成的开口尺寸经过匹配设计，能适配市面上绝大多数标准规格的卸扣、吊环，同时开口深度足够，挂设吊具后吊具不会在起升晃动时从开口处滑出。从安装边界来看，顶部直柄段的直径与常用的5吨级电动葫芦吊钩横梁安装孔尺寸适配，定位套的外径比直柄段大出两个尺寸等级，装配后不会出现直柄在孔内晃动量过大的问题；钩身的整体弯曲半径经过校核，当挂设额定载荷的吊具时，吊具的受力中心与吊钩直柄的轴线重合，不会产生额外的偏载力矩，避免起升过程中重物出现非正常偏转。在实际使用场景中，这类吊钩除了配装在桥式起重机、门式起重机的起升机构上，也可以单独作为吊具配件，搭配手动葫芦、卷扬机使用，用于设备安装、货物装卸、

　　重型零部件转运等各类需要垂直提升重物的场合；设计时钩身的圆弧曲率没有采用等半径圆弧，而是根据不同位置的受力大小做了多段圆弧拟合，靠近直柄段的圆弧半径更大，靠近钩尖段的圆弧半径逐步收小，既保证了钩身内侧有足够的容绳、容卸扣空间，又能让钩尖位置的开口不会过大，减少吊具脱出的风险。不同于部分带安全舌片的吊钩，这款吊钩依靠钩身自身的弯曲弧度实现防脱，在一些吊装作业频率高、吊具更换频繁的场景下，不会出现安全舌片弹簧失效、舌片卡滞影响挂吊效率的问题，当然如果用于高危作业场景，也可以在钩尖位置额外加装防脱舌片，钩身靠近钩尖的位置预留了安装舌片销轴的小孔位，不需要二次加工即可完成改装。从建模逻辑来看，整个吊钩的建模过程优先保证受力面的曲面连续性，钩身的弯曲段采用扫掠特征生成，扫掠路径是经过力学校核的多段相切曲线，扫掠截面沿路径按应力变化规律调整直径，避免出现曲面折角导致的应力集中；顶部定位套与直柄段采用同轴设计，装配基准面与直柄轴线垂直，保证安装后吊钩的垂直度，避免起吊时出现偏磨。
