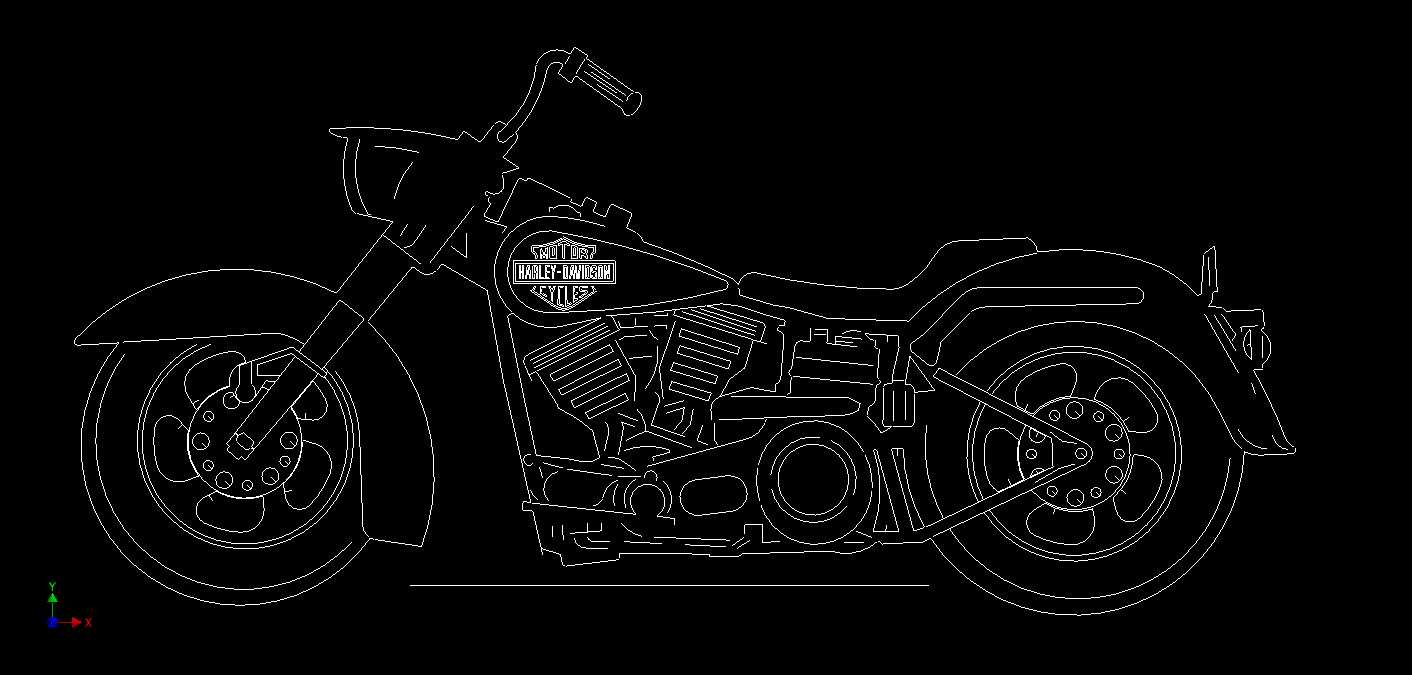

哈雷巡航摩托车整车结构线框三维设计

　　这套哈雷巡航摩托车的三维结构设计，首先要明确其核心应用场景覆盖民用休闲骑行、机车文化展示、改装方案验证多个维度，不同于通勤类两轮代步车，巡航车型的设计核心始终围绕长距离骑行的姿态适配、动力输出的低扭特性、外观辨识度的风格统一展开。从实际使用需求出发，整车的轴距设定偏向长轴布局，保证高速巡航状态下的行驶稳定性，前后轮的安装边界预留了足够的制动盘、卡钳安装空间，前叉倾角采用巡航车专属的大倾斜角度设计，既匹配整车舒展的骑乘姿态，也能在过坑洼路面时过滤更多纵向冲击，避免手把传递过多震感。动力部分采用V型双缸的布局结构，这种结构的优势在于曲轴长度更短，发动机整体宽度可控，低转速区间的扭矩输出更充沛，

　　刚好匹配巡航车常用的60-120km/h匀速行驶工况，不需要频繁拉高转速就能获得足够的加速动力，同时V缸的结构也能和整车的复古硬朗风格形成视觉呼应，发动机安装点和车架的连接位置预留了橡胶减震垫的安装间隙，能有效抵消双缸工作时产生的往复震动，提升长时间骑行的舒适度。车架部分采用双摇篮式的钢管结构设计，主车架的管径根据受力分布做了差异化设定，车头转向立管位置、发动机挂载位置、后摇臂连接位置的管壁厚度做了加强处理，既保证整车的刚性满足高速行驶、紧急制动的受力需求，也能控制整体车架重量，避免不必要的材料冗余。油箱的造型贴合车架上管的弧度设计，容量设定兼顾长距离巡航的续航需求和腿部夹持的贴合度，油箱底部预留了油泵、油位传感器的安装空间，

　　和车架之间的连接点设计了快拆结构，方便后期维护时快速拆卸。座椅采用分体式的高低布局，前座的凹陷深度刚好贴合骑行者的臀部曲线，后座的尺寸兼顾短途载人的实用性，座椅下方的空间预留了电瓶、电控模块、线束的排布空间，线束走向沿着车架主梁内侧布置，设计了对应的线束卡扣安装位，避免行驶过程中线束晃动产生磨损。前后挡泥板的弧度贴合轮胎的转动轨迹，和轮胎之间的间隙控制在合理范围，既不会因为间隙过大导致泥水飞溅，也不会因为间隙过小在轮胎夹入碎石时产生磕碰。手把的高度采用高把设计，匹配骑行时上身直立的舒展姿态，手把上预留了离合手柄、刹车手柄、控制开关、仪表的安装位置，走线从手把内部穿过，保持外观的整洁度。排气系统采用双侧出的短尾排气布局，

　　排气管道的走向沿着车架下侧延伸，和发动机排气口的连接位置预留了密封法兰的安装空间，消音鼓的位置避开了后座乘客的腿部接触区域，避免长时间行驶后排气高温烫伤乘客。后悬挂采用双枪弹簧减震的布局，减震的安装角度做了倾斜设定，能同时吸收垂直方向和纵向的冲击，减震的上下连接点都设计了橡胶衬套，减少震动传递到车架。前后轮毂采用辐条式的复古造型，轮毂的安装法兰和轮轴的配合公差按照机动车行走系统的标准设定，保证车轮转动时的动平衡精度，轮胎的扁平比适配巡航车的行驶需求，胎纹设计兼顾干湿地的抓地力。整个设计过程中，所有部件的安装边界都做了干涉检查，比如转向时前叉和油箱、手把和油箱之间的间隙，后轮跳动时轮胎和后挡泥板、后摇臂之间的间隙，链条传动时链条和后平叉之间的间隙，都预留了足够的安全余量，避免实际装配或者行驶过程中出现部件磕碰的问题。同时各个覆盖件的分模线、安装卡扣位置都做了隐藏式设计，保证整车外观的线条流畅，符合哈雷车型一贯的硬朗复古视觉风格，不管是用于改装方案的效果验证，还是机车结构的教学演示，都能提供完整的结构参考。
