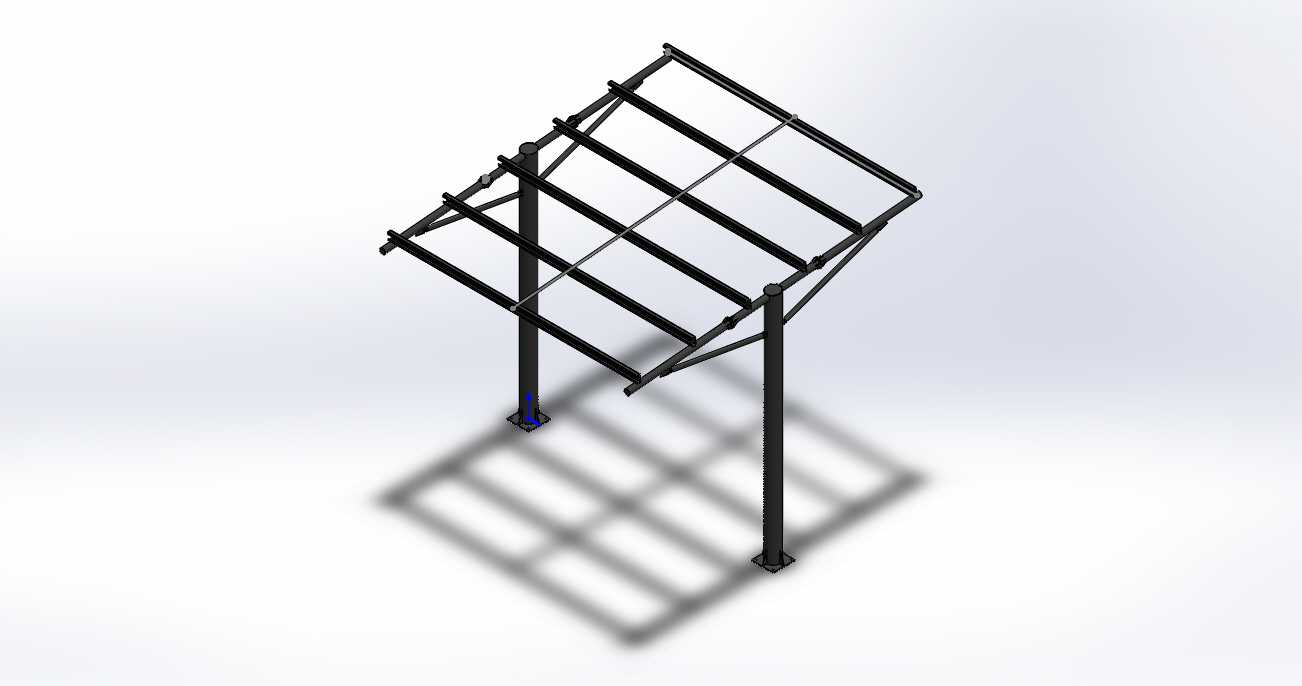

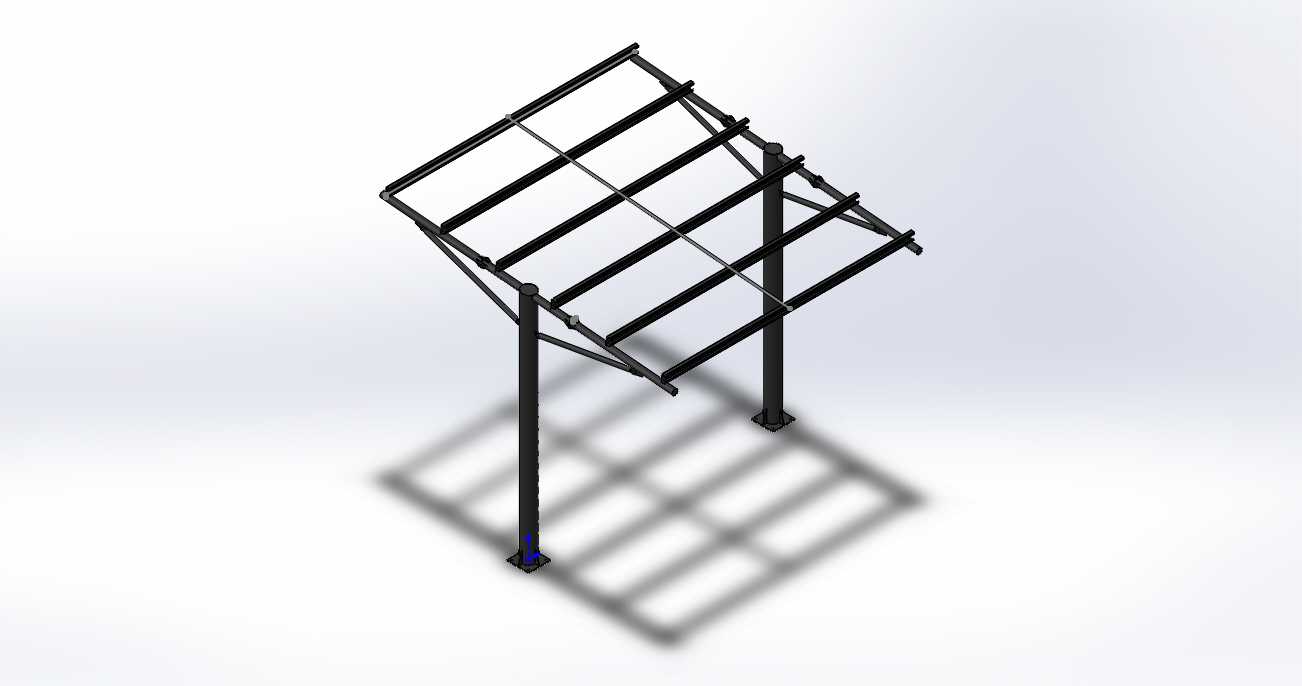

双立柱铰接式汽车遮阳挡雨篷结构

　　这类双立柱铰接结构的车篷，多应用在私家车位、露天临时停靠点、小型户外作业车辆停放区，核心作用是为停放状态的车辆遮挡直射阳光、阻隔降雨与落叶杂物，减少车辆长期露天停放带来的内饰老化、漆面水渍沉积问题，相比常见的四立柱固定车篷，它的铰接结构可以调整篷面倾斜角度，适配不同季节的太阳高度角与区域主导降雨方向，实用性更强。从结构设计逻辑来看，整个篷架采用型材拼接的框架式结构，没有多余的冗余承重部件，两根垂直立柱作为主要承重载体，底部通过膨胀螺栓与硬化地面固定，安装时需要保证立柱的垂直公差控制在千分之二以内，避免长期受侧向风压出现倾斜变形。立柱顶端连接的铰接支座是整个结构的核心功能部件，支座处预留了角度锁止孔位，调整篷面角度时松开锁止螺栓，

　　将篷架调整到目标倾斜角度后重新穿入锁止螺栓紧固即可，不需要整体拆卸篷架，日常调整维护的操作门槛很低。篷面的框架采用多根平行横向撑杆搭配纵向连接杆的排布方式，横向撑杆的间距控制在450mm左右，既可以保证篷面覆盖材料铺设后不会出现大面积下垂凹陷，也不会因为撑杆排布过密增加整体结构的自重与材料成本。整个篷架的外轮廓尺寸适配常规紧凑型家用轿车的停放需求，横向跨度控制在2.4米，纵向延伸长度控制在4.2米，篷面最低处距离地面的安装高度不低于2.1米，保证普通家用轿车驶入停放时不会刮蹭到车顶，同时立柱的安装位置需要距离车位侧边线预留至少300mm的操作空间，方便人员上下车时开关车门不会碰撞到立柱。设计过程中需要重点考虑结构的抗风载能力，

　　篷架的所有型材连接节点都采用螺栓紧固而非焊接，一方面方便运输时拆分打包，到现场再进行组装，降低物流运输的体积成本，另一方面如果个别杆件出现受外力变形的情况，可以单独拆卸更换损坏的杆件，不需要整体报废整个篷架。铰接部位的销轴采用不锈钢材质，避免长期户外使用出现锈蚀导致角度调整卡滞，锁止螺栓配套防松垫圈，防止长期受风压振动出现螺栓松动脱落的问题。篷面框架的边缘做了圆弧过渡处理，没有尖锐的外凸棱角，避免人员在车篷周边活动时被磕碰划伤。实际安装时需要先确认地面的硬化层厚度不低于150mm，保证膨胀螺栓的锚固深度足够，遇到软土地基的安装场景，需要提前做混凝土浇筑的独立基础，避免立柱受载后出现下沉倾斜。

　　篷面铺设的覆盖材料一般选用抗紫外线的PC耐力板或者防水帆布，框架上预留的固定孔位可以适配两种不同材料的安装固定方式，不需要额外在框架上二次钻孔。整个结构的受力传递路径非常清晰，篷面承受的雨雪荷载、风荷载通过横向撑杆传递到纵向连接梁，再通过铰接支座传递到两根垂直立柱，最终通过立柱底部的固定结构传递到地面，没有复杂的受力转换节点，结构稳定性容易校核，建模过程中可以直接通过型材截面参数计算整体的承重阈值，不需要做复杂的有限元仿真就能满足常规户外使用的强度要求。相比单侧悬臂的车篷结构，这种双立柱铰接结构的侧向抗风能力更强，在常年风力较大的沿海区域或者开阔露天场地也能稳定使用，不会出现悬臂结构长期受载导致的根部焊缝开裂、篷架下垂变形的问题。
