工业用螺旋给料输送设备结构设计

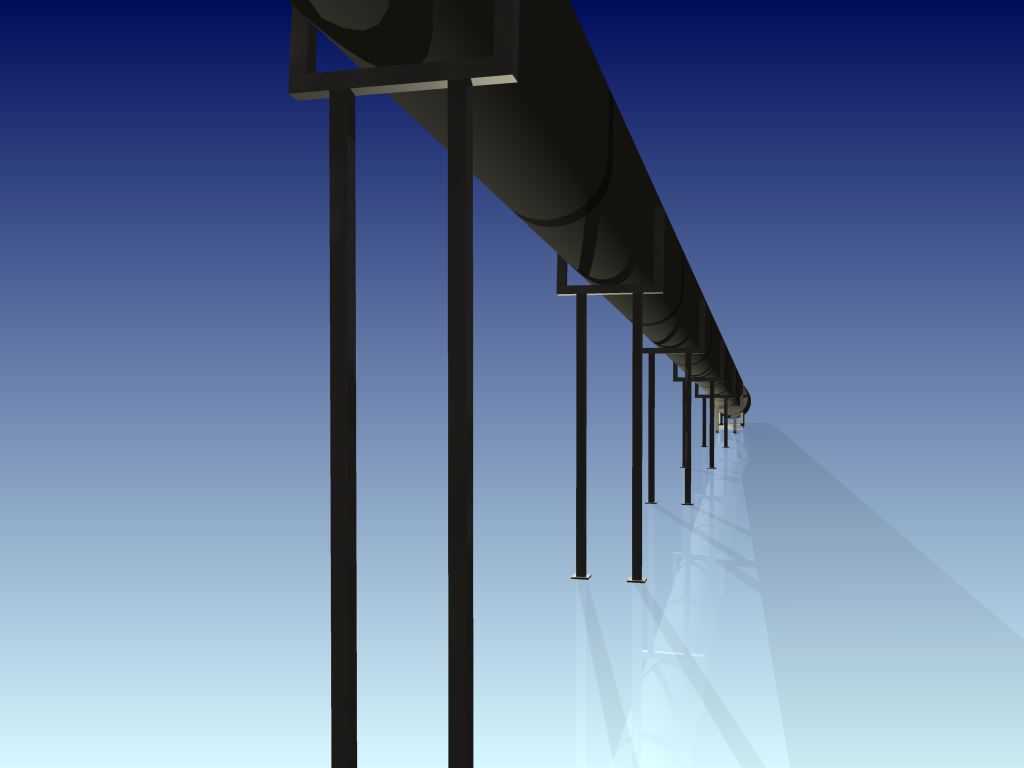

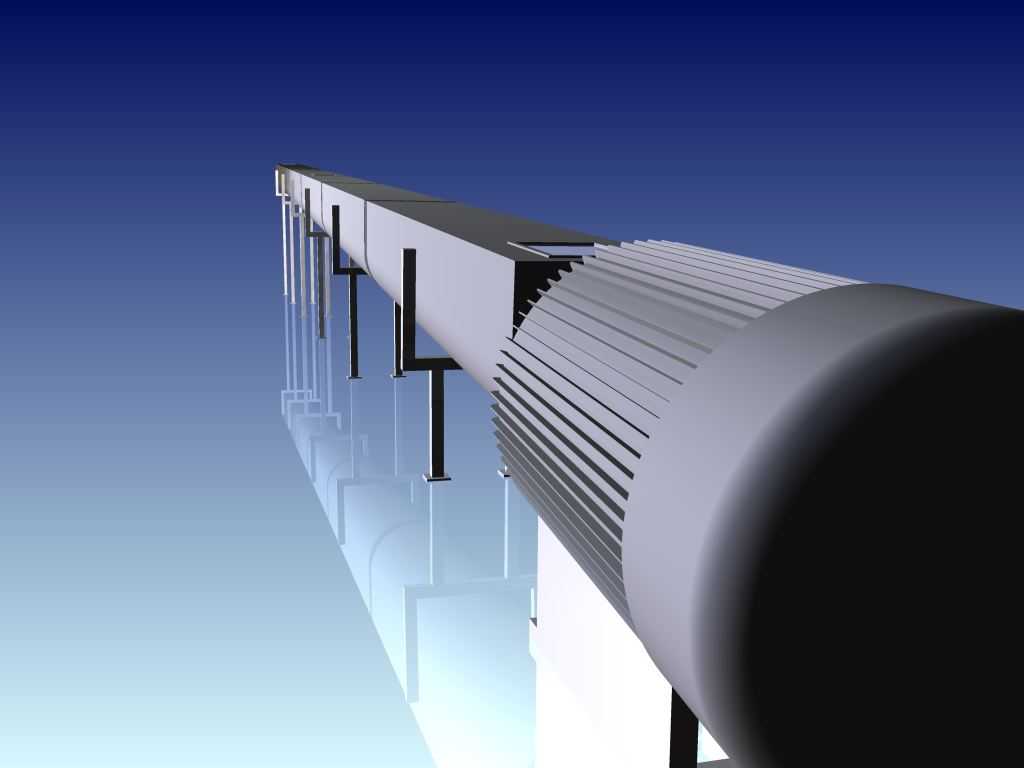

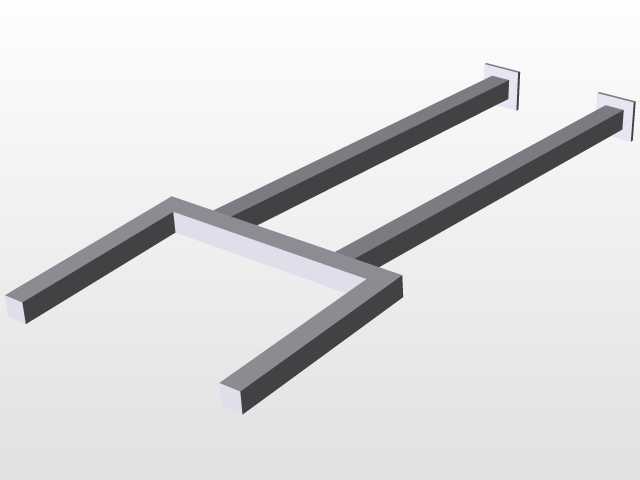

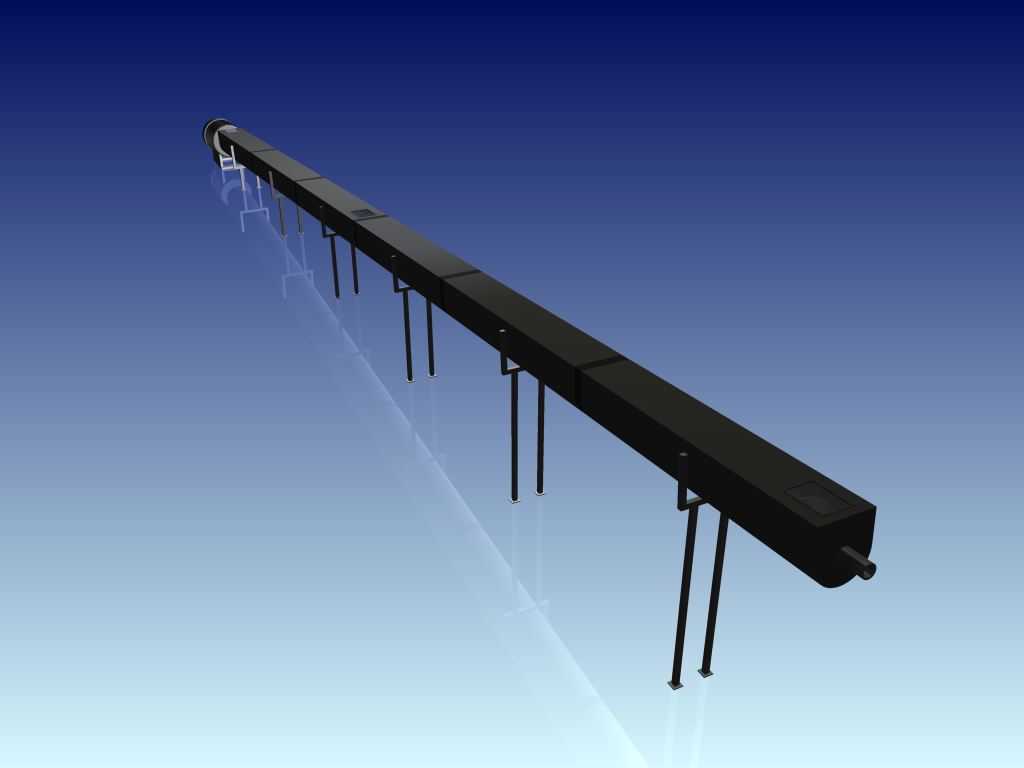

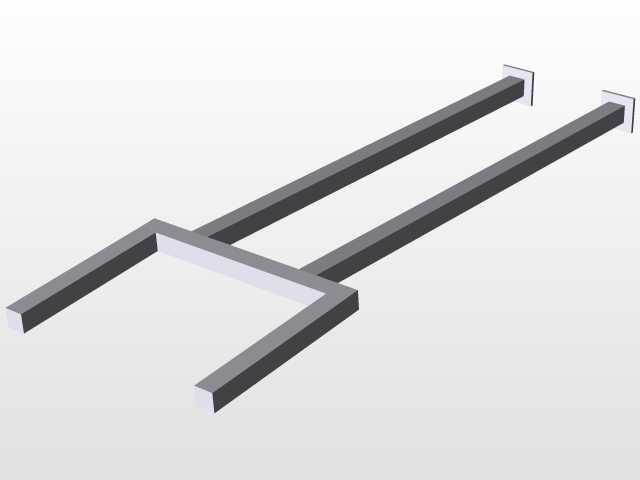

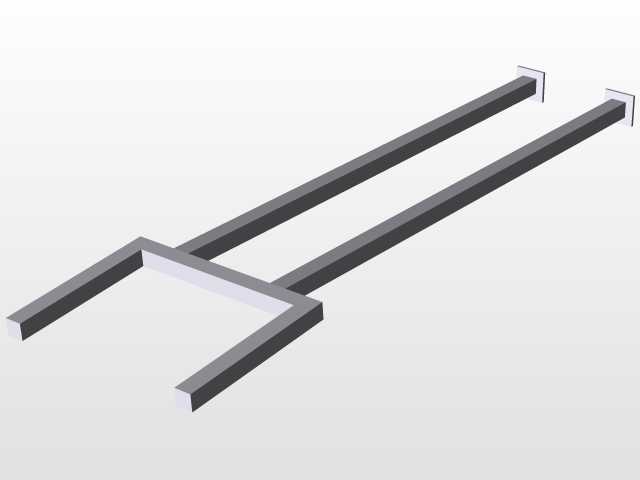

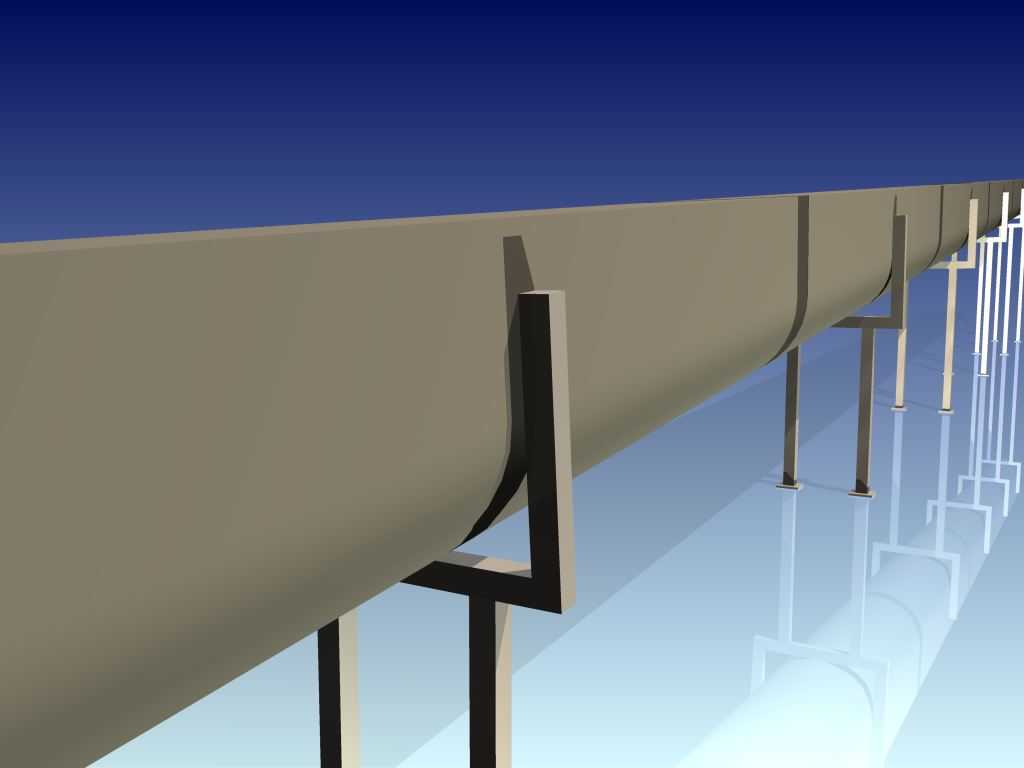

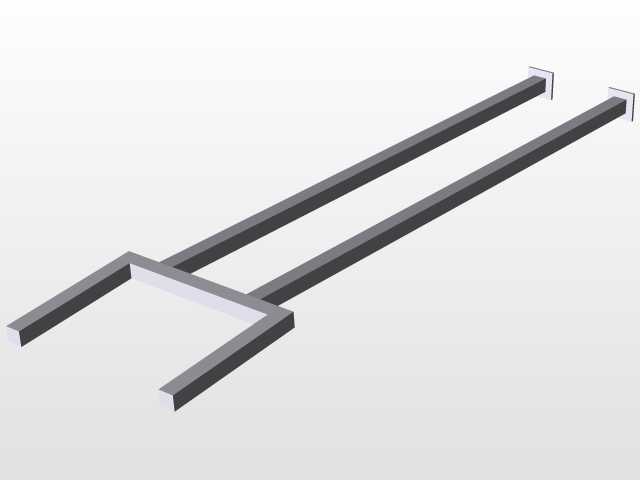

　　单段槽体可根据现场安装空间进行拼接调整，降低长距离整体构件的加工与运输难度；另一方面分段式的端法兰连接结构，也方便后期对槽体内衬、螺旋叶片磨损段进行局部更换，无需整段拆解设备，减少生产线停机维护的时间成本。槽体下方配置的多组支腿结构，并非统一高度的等长设计，而是根据现场安装基准面的载荷分布做了差异化的支撑点位布置，支腿与槽体采用螺栓连接而非焊接固定，可在安装现场根据地面平整度做小范围的高度微调，保证槽体整体的水平度偏差控制在允许范围内，避免螺旋轴在运转过程中因槽体倾斜出现偏磨、轴端密封受力不均漏料的问题。驱动端布置在设备的出料侧位置，这种布置方式能让螺旋轴在运转时处于受拉状态，相比驱动端布置在进料侧的受压状态，在化工、粉体加工、建材生产这类连续作业的生产场景里，散状物料的定量、稳定给料一直是生产线前端衔接的核心环节，螺旋给料设备凭借密闭输送、布置灵活、给料量可控的特性，成为这类工况下适配性极强的给料单元。这款螺旋给料结构的设计，核心围绕氟材料、极性粉体这类易粘附、易飘散物料的输送需求展开，区别于常规散粮、砂石类螺旋输送机的大螺距、大间隙设计，该结构在槽体密封、螺旋叶片与槽体内壁的间隙控制上做了针对性调整，避免极性粉体在输送过程中因静电粘附在叶片或槽壁上，造成给料精度偏差或是物料残留变质的问题。从结构布局来看，该设备采用长条形水平布置形式，整体为分段式槽体结构，这种设计一方面是为了适配长距离输送的安装需求，

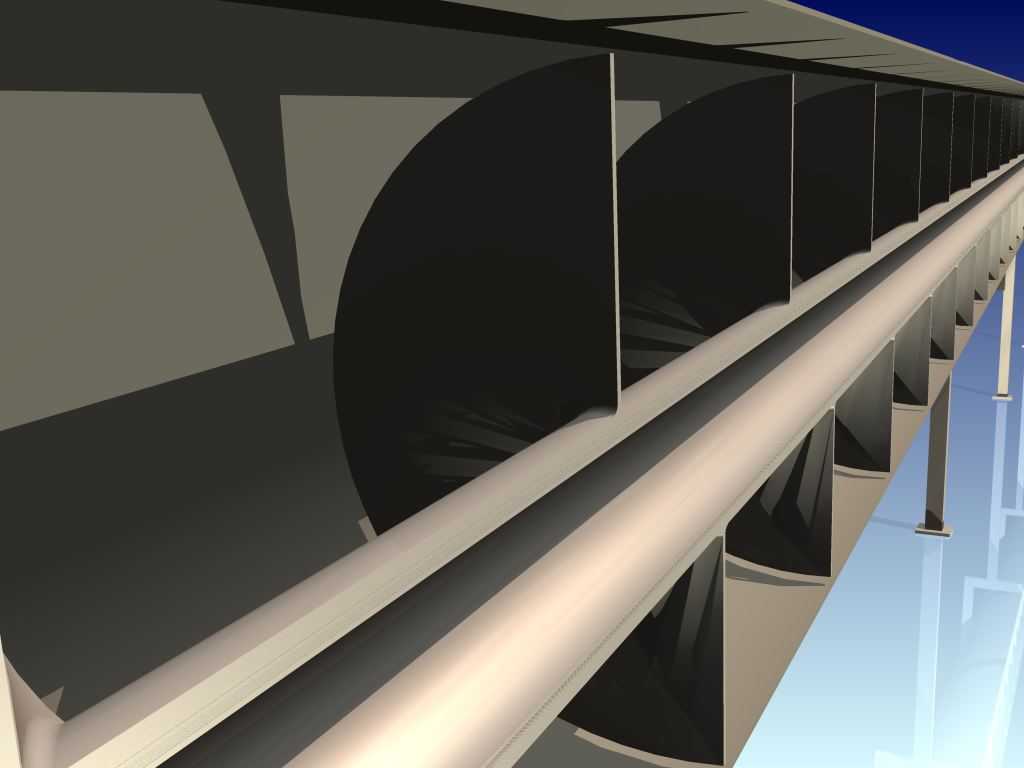

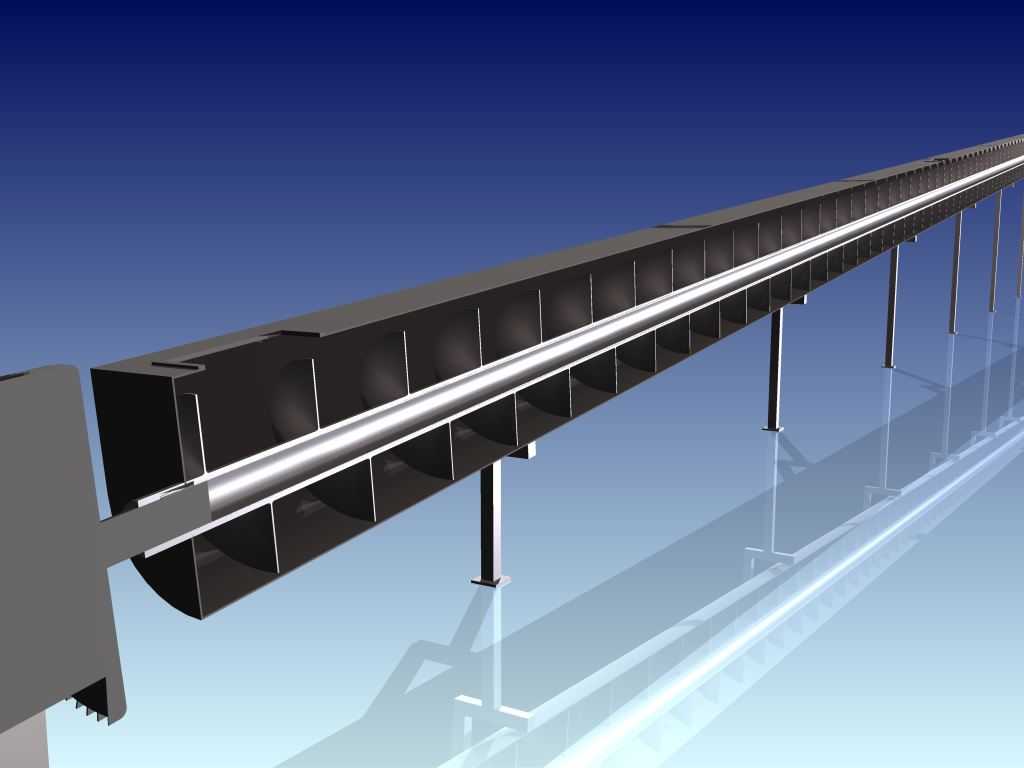

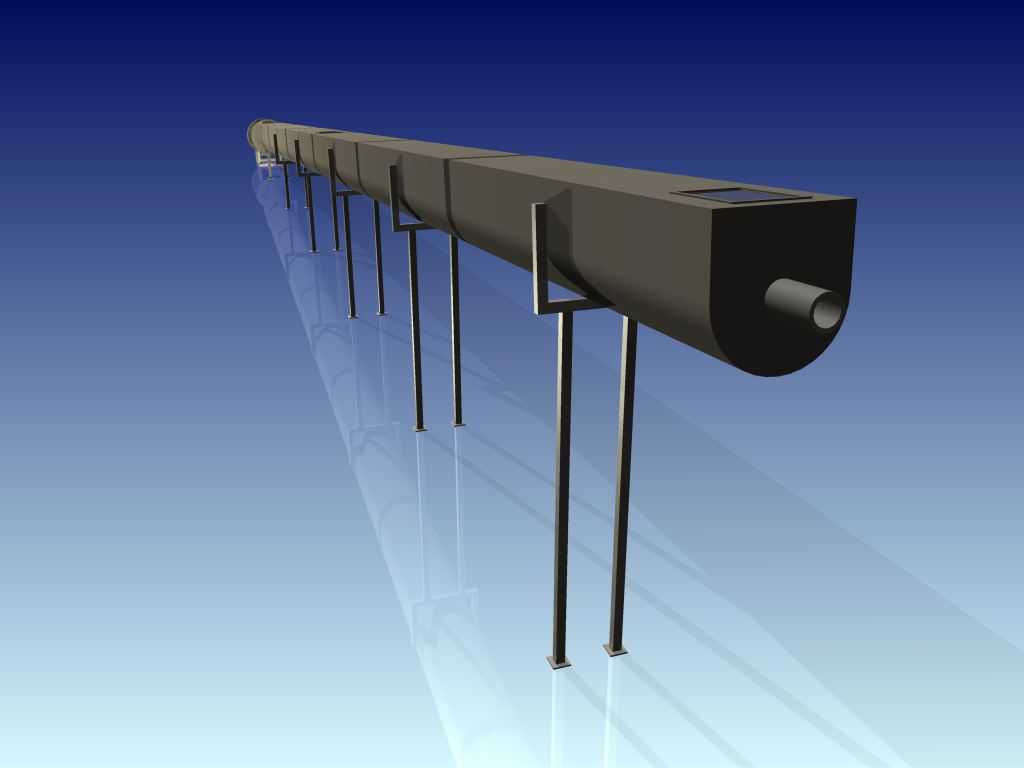

　　可有效降低长螺旋轴的弯曲挠度，减少中间吊挂轴承的设置数量——毕竟对于氟材料这类纯度要求较高的物料，中间吊挂轴承的存在不仅会增加物料残留的死角，轴承润滑脂的渗漏还可能造成物料污染，减少中间支撑点能大幅降低这类风险。进料口设置在槽体尾部的上侧位置，开口尺寸匹配上游料仓的出料口径，进料口周边做了外翻边结构，方便与上游设备的软连接进行密封固定，避免粉体在进料落差处产生扬尘；出料口位于槽体前端的下侧，开口方向垂直向下，可直接衔接下游的称重料斗、混合设备或是输送管线，出料口同样配置了连接法兰结构，方便加装闸门或是软连接部件。螺旋叶片采用等螺距的实体面型设计，针对氟材料摩擦系数低、流动性较好但易带静电的特性，叶片表面做了圆滑过渡处理，

　　没有突出的焊接棱角，避免物料在棱角处堆积；螺旋轴与叶片的焊接位置全部做了打磨清根处理，不存在焊接缝隙造成的物料嵌塞问题。槽体的上盖板采用分段快拆结构，每一段盖板都通过快压把手与槽体固定，无需工具即可快速打开，方便日常对槽内部进行清理、检查，尤其是在更换物料品类时，能快速清理槽内残留的物料，避免不同批次物料交叉污染。在安装边界的考量上，该设备的整体宽度控制在较窄的范围内，可适配厂房内层高有限、设备布置紧凑的生产线空间，支腿的安装固定点位预留了长条形螺栓孔，可在现场安装时根据预埋地脚螺栓的实际位置做横向调整，降低土建施工的精度要求；设备两端的轴端密封采用填料密封加气压密封的组合结构，可通入低压惰性气体对密封位置进行气封，

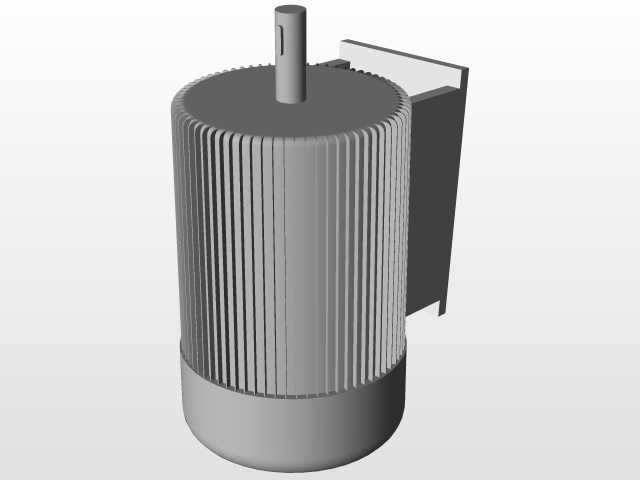

　　避免极性粉体从轴端缝隙溢出，同时也能防止外界的粉尘、水汽进入槽体内影响物料纯度。从实际运行的逻辑来看，该设备的给料量可通过调整螺旋轴的转速进行线性调节，转速区间适配常规变频电机的调速范围，可与上游的料仓料位计、下游的称重设备做信号联动，实现根据生产线实时需求自动调整给料速度的闭环控制，避免出现堵料、缺料的问题。槽体底部每隔一段距离设置了清料口，平时通过密封盖板封闭，在长期停机或是设备检修时，可打开清料口将槽内积存的物料彻底排出，避免物料长期积存在槽内吸潮、板结，影响下次开机的正常运行。支腿的底部配置了减震垫结构，可减少设备运转时产生的振动传递到厂房地面或是相邻设备上，降低生产车间的振动噪音，同时也能避免振动造成的固定螺栓松动问题。对于教学演示场景而言，该结构简化了非核心的复杂细节，保留了螺旋给料设备最核心的功能结构，能让学习者清晰理解螺旋给料的工作原理、各部件的装配关系以及现场安装需要考量的边界条件，不会因过多冗余的细节结构干扰对核心原理的认知；而在实际工业应用中，该结构的核心设计逻辑可直接迁移到同类粉体物料的输送场景中，只需根据具体的物料特性、输送距离、给料量要求调整螺距、槽体尺寸、驱动功率等参数即可，具备较强的通用参考价值。
