长距离大倾角带式输送设备结构设计

　　在散料连续输送的工程场景里，带式输送设备始终是承担大宗物料转运的核心装备，从矿山采场的矿石转运、港口散货堆场的物料堆取，到建材厂区的砂石骨料输送、粮食仓储线的粮料转运，都能见到这类设备的应用身影。不同于短距离平段输送的轻型设备，本次设计的长距离带式输送结构，针对大高差、长距离的输送工况做了针对性的结构优化，能够适应复杂地形下的物料连续输送需求，避免多段短距离输送带来的转运点积料、物料洒落、设备冗余投资等问题。

　　从设备实际用途来看，该结构可适配块度在300mm以内的散状物料输送，无论是含水的原煤、破碎后的石灰石，还是颗粒状的粮食、工业废渣，都能通过调整输送带的材质、托辊的槽角来适配输送要求，输送过程中可实现连续不间断作业，单段输送长度可达200米，输送高差可达58米，能够直接将低位堆场的物料输送至高位料仓或加工设备进料口，省去中间的多级转运环节，降低物料转运过程中的扬尘与破碎损耗。

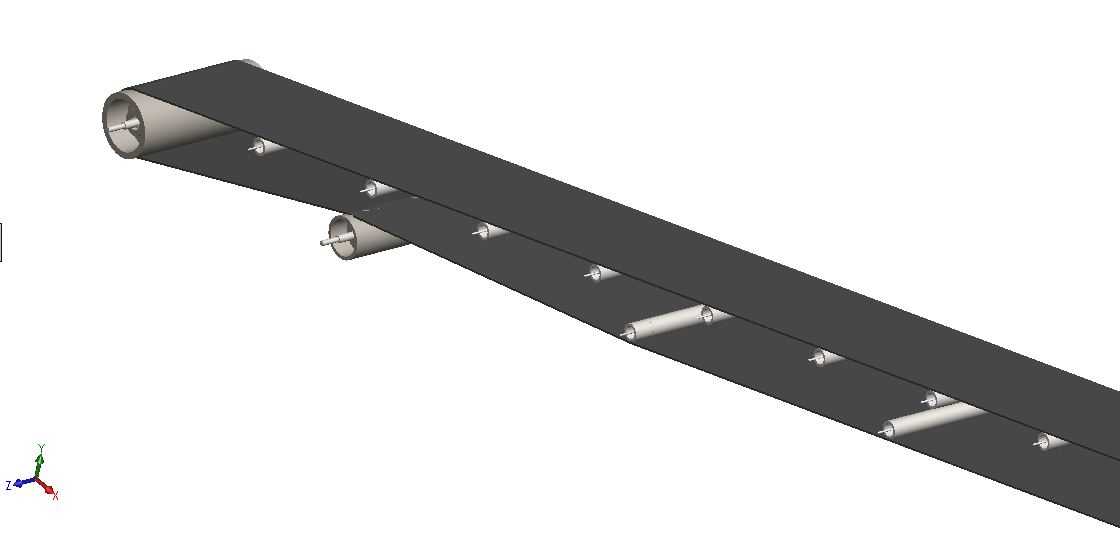

　　在功能特性设计上，整套结构采用头尾双滚筒的传动张紧布局，头部设置传动滚筒，配套对应的驱动安装位，可根据输送量需求匹配对应功率的驱动单元，尾部设置改向张紧滚筒，预留螺旋张紧或重锤张紧的安装空间，方便现场安装时调整输送带的张紧力，避免长距离输送过程中出现输送带打滑、跑偏的问题。沿输送方向均匀布置的槽型托辊组，采用30度槽角设计，能够增大输送带对散料的包裹性，防止大倾角输送时物料出现下滑滚落的情况；下分支设置平行下托辊，承托回程段的输送带，减少输送带运行过程中的垂度，降低运行阻力。机架部分采用分段式模块化设计，每段机架长度统一，可根据现场的地形坡度调整每段机架的安装角度，适配不同的输送高差需求，机架之间采用螺栓连接，无需现场大量焊接作业，能够缩短现场安装的周期，也方便后期设备的移位与改造。

　　设计思路上，首先围绕长距离大倾角输送的核心痛点展开，首先解决的是大倾角下的物料防滑问题，除了采用槽型托辊增大物料与输送带的接触摩擦力之外，在输送带的选型上预留了花纹带的安装接口，可根据物料的安息角调整输送带表面的摩擦系数；其次针对长距离输送的输送带跑偏问题，在每间隔10组托辊的位置设置了跑偏挡辊安装位，可根据现场运行情况加装防跑偏装置，同时头尾滚筒都设计了腰鼓形的中高结构，利用输送带的对中特性自动纠正运行过程中的轻微跑偏。另外考虑到设备的维护便利性，所有托辊都采用快拆式的安装结构，更换托辊时无需拆卸整段机架，只需要将托辊支架的固定卡销拔出即可完成更换，减少设备停机维护的时间。

　　从外形尺寸与安装边界来看，整套设备的主体宽度根据输送带宽度确定，对应1米带宽的规格，设备横向最大宽度为1.4米，能够适应宽度有限的输送通廊安装需求；每段机架的支腿高度可根据现场的安装坡度调整，支腿底部预留了地脚螺栓的安装孔，可直接固定在混凝土基础或者钢结构支架上。头部传动滚筒的中心高度根据卸料高度确定，对应的头部护罩、卸料漏斗都预留了安装接口，可直接对接后续的进料设备；尾部改向滚筒位置预留了受料斗的安装空间，可对接装载机或者上游输送设备的出料口。设备运行时的最小转弯半径不小于输送带宽度的100倍，在布置线路时需要避开过小角度的转弯，防止输送带出现跑偏或者撕裂的情况。另外在设备的沿线预留了安全拉绳开关、跑偏开关的安装支架位置，可根据现场的安全规范要求加装对应的安全保护装置，满足工业现场的安全生产要求。

　　在结构细节处理上，所有滚筒的轴端都预留了轴承座的安装位，采用调心滚子轴承适配长距离运行过程中的机架轻微变形，减少轴承的磨损；托辊的辊体采用无缝钢管加工，两端配置密封轴承，能够适应多尘的户外作业环境，防止粉尘进入轴承内部导致托辊卡滞。机架的所有钢结构件都预留了涂装余量，可根据现场的腐蚀环境选择对应的防腐涂装方案，在沿海或者高腐蚀工况下可更换为不锈钢材质的托辊与紧固件，提升设备的整体使用寿命。整套结构的受力经过反复校核，在额定输送量下机架的最大变形量不超过跨度的1/1000，能够保证设备长期稳定运行，不会出现机架变形导致的输送带卡滞、跑偏等问题。
