斜切式支撑定位块三维结构设计

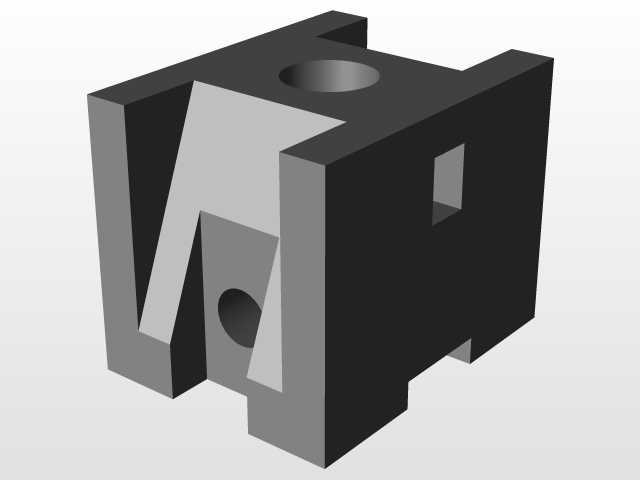

　　在工装夹具、小型输送线侧边定位、非标设备机架辅助支撑场景中，这类带斜切面的块状支撑件是十分常见的结构单元，日常产线换型调试、工装改制过程中，经常需要快速调用这类基础结构的三维模型来完成整体装配的搭积木式拼接，省去从零开始绘制草图、拉伸切除的重复建模时间。从结构功能来看，这个零件的主体是规整的矩形块基底，这部分的设计核心是保证安装基准的平面度，基底的垂直立面与底面严格保持90度公差要求，作为整个零件与安装基面贴合的定位面，安装时可以通过底面的沉头孔或者侧边的顶丝完成固定，不需要额外设计复杂的锁紧结构，适配多数通用型材架、钢板工作台面的安装需求。零件一侧延伸出的斜向凸台结构，是整个设计的功能核心，这个斜切面的角度不是随意设定的，

　　通常是根据待支撑工件的让位需求来确定，比如在工件存在斜向轮廓、或者需要避让相邻运动部件的运行轨迹时，这个斜切面既可以作为工件的侧向支撑面，分担垂直方向的载荷，又不会和工件的突出结构产生运动干涉，相比整块矩形支撑块，这种斜切设计能减少30%左右的材料占用，同时不降低核心支撑区域的结构强度。从建模思路来看，这个零件的绘制逻辑非常适合作为三维建模入门的基础练习案例，第一步先绘制主体矩形的封闭草图，拉伸得到基础块体，之后在斜向凸台的位置绘制辅助参考线，确定斜面的倾斜角度与凸台的延伸长度，通过拉伸凸台命令生成斜向部分，最后对所有棱边做统一的倒角处理，避免安装和使用过程中锐边划伤操作人员，也能减少零件磕碰时的应力集中问题。在实际选型使用时，

　　需要重点关注几个安装边界尺寸：首先是基底的总厚度，这个尺寸决定了零件的整体支撑高度，要匹配待支撑工件的底面高度差，避免出现支撑悬空或者顶起过高的问题；其次是斜切面与基底立面的夹角，这个角度需要和工件的被支撑面角度完全贴合，否则会出现线接触而非面接触的情况，长期受载后容易出现局部压溃、支撑移位的问题；最后是斜向凸台的伸出长度，这个尺寸要控制在相邻部件的运动安全距离之外，比如在有气缸滑台往复运动的工位，凸台边缘不能进入滑台的运动行程范围，避免设备运行时发生碰撞。这类支撑块通常采用45号钢或者铝合金加工制作，载荷较大的焊接工装场景下会选用Q235钢板焊接后铣平基准面，

　　载荷较小的电子产线工装场景下可以直接用铝型材切割后做简单的端面铣削就能投入使用，不需要复杂的热处理工艺，加工成本低，替换维护十分方便。在三维装配过程中，这类基础零件可以作为整个工装的基准构件，先将其底面与安装板的基准面做重合配合，再依次装配其他定位、夹紧组件，能有效减少整体装配的配合误差累积，很多新手建模时容易忽略这类基础块的基准面公差要求，随意绘制非正交的立面，导致后续装配时出现配合面错位、零件无法正确安装的问题，通过这类基础结构的建模练习，能快速建立三维建模的基准意识，理解实体建模中草图约束、特征顺序对最终零件结构的影响。
