这类带安装底座的槽轮式支承结构,常出现在车间轻型滑移导轨、小型轨道输送工位、仓储滑移料架以及非标自动化线的侧向导向工位中,核心作用是为沿固定轨道做直线往复运动的部件提供滚动支承,同时约束部件的横向窜动,避免运动过程中出现卡滞、脱轨的问题。和普通平底脚轮不同,该结构采用带环形凹槽的槽轮作为滚动体,凹槽可以直接卡入对应规格的圆钢轨道或者角钢轨道边缘,不需要额外加装导向挡边,在短距离往复运动的工况下,比普通脚轮的导向精度更高,侧向承载能力也更强。

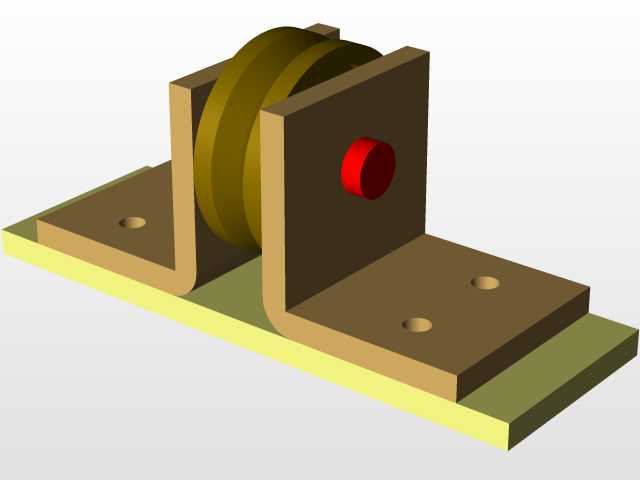

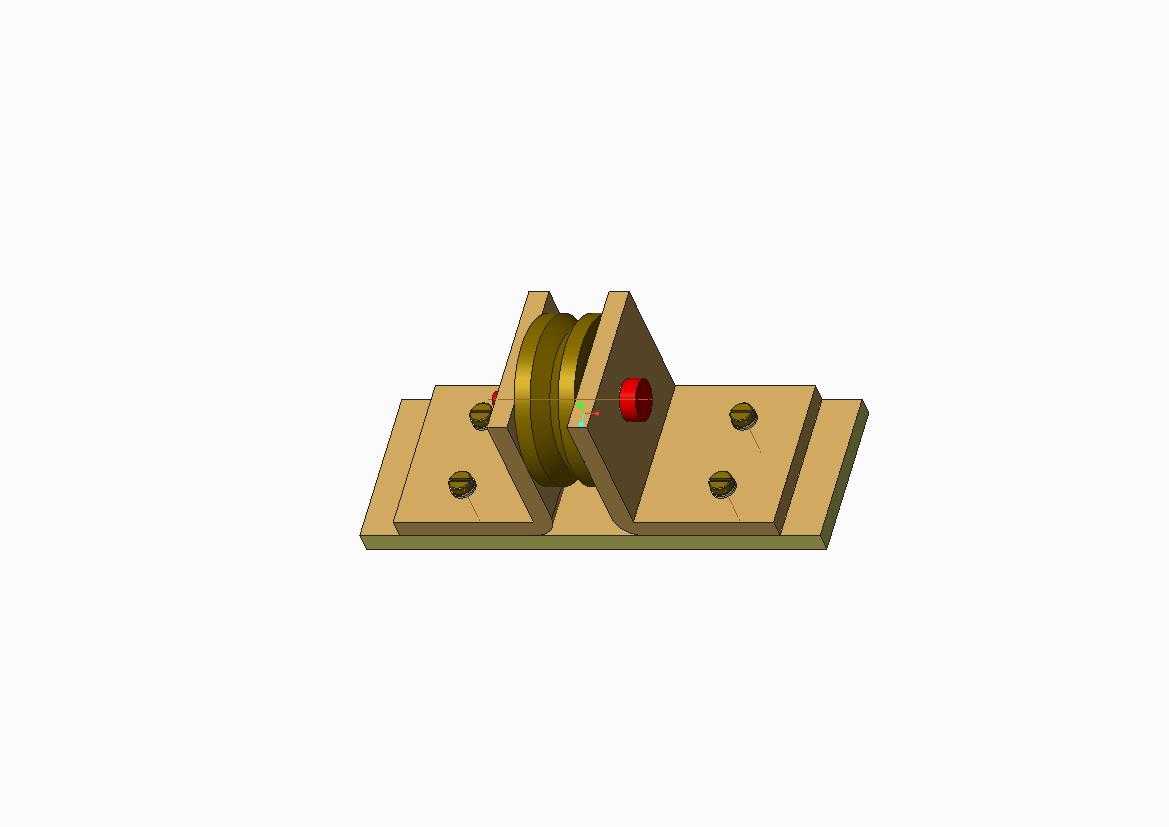

从结构组成来看,整个支承总成分为安装底板、立式支承立板、槽轮轮体、轮轴以及紧固件几个部分。安装底板采用带沉头孔的平板结构,四个沉头孔分别布置在底板的四个角位,沉头设计可以让内六角螺栓安装后头部完全沉入板面,不会突出底板平面影响安装贴合度,安装时可以直接通过螺栓将整个总成固定在移动设备的底部或者侧方安装面上,不需要额外加工避让槽。两块立式支承立板垂直焊接在底板上,立板上加工有同轴的轮轴安装孔,轮轴穿过两块立板和槽轮中心孔,将槽轮悬空架在两块立板之间,轮轴和立板之间采用过盈配合固定,槽轮和轮轴之间为间隙配合,保证槽轮可以绕轮轴自由转动,轮轴端部加装的红色轴端挡圈可以限制轮轴的轴向窜动,避免设备运行过程中轮轴从立板孔中脱出。

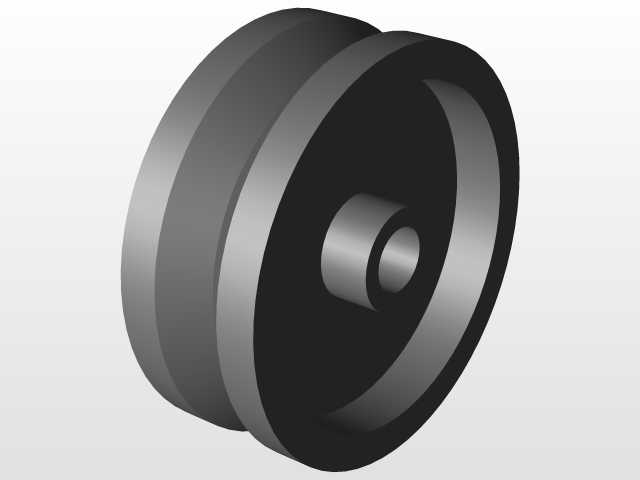

设计这类支承结构的时候,首先要匹配对应轨道的规格,槽轮的凹槽宽度要比轨道的配合直径大0.5到1毫米,凹槽的深度要保证设备满载时槽轮和轨道的接触线落在凹槽中部,避免槽轮边缘和轨道发生摩擦。立板的高度需要根据槽轮的直径确定,要保证槽轮最低点和底板下平面之间留出足够的间隙,避免底板和轨道面发生剐蹭,同时立板的厚度要根据单轮的额定载荷计算,侧向受力较大的工况下可以在立板和底板之间加焊三角加强筋,提升立板的抗弯折能力。安装底板的尺寸要根据设备的安装面尺寸确定,四个安装孔的孔距要和设备底部的安装螺孔完全对应,沉头孔的深度要匹配所选内六角螺栓的头部高度,保证安装后板面贴合无间隙。
实际应用中,这类支承结构的单轮承载通常在50到200公斤区间,适合轻型移动设备的轨道行走场景,比如车间里的小型工具转运车、焊接工位的滑移工作台、自动化线的工件移载小车都可以采用这类结构。安装时要保证同一台设备上的多个支承总成的槽轮中心处于同一条直线上,和轨道的平行度误差控制在1毫米每米以内,避免运行过程中槽轮和轨道出现偏磨,缩短轮体的使用寿命。轮体和轮轴之间可以根据使用工况加装润滑衬套,粉尘较多的车间可以在轮轴两端加装防尘密封圈,避免粉尘进入配合间隙导致轮体转动卡滞。和采用平底滚轮加侧向导轮的结构相比,这种集成式的槽轮支承总成零件数量更少,安装调试更简单,整体占用的安装空间也更小,在安装空间受限的轻型移动设备上应用优势十分明显。
