两轮车底盘后轮支撑构件结构设计

　　在两轮代步车辆的底盘行走系统设计中，后轮支撑构件是承担载荷传递、轮系定位、行驶受力缓冲的核心结构件，其结构合理性直接决定整车行驶的稳定性、承载能力与长期使用的结构可靠性。不同于常规一体式支撑臂结构，该构件采用分体组合式的结构布局，上部设置同轴的筒状铰接安装位，用于与底盘主车架的后悬挂铰接点配合，实现支撑臂相对于车架的摆动自由度，适配两轮车行驶过程中遇到颠簸路面时的悬挂行程需求，避免刚性连接带来的结构应力集中问题。上部筒状铰接位的内孔精度按照IT7级公差设计，与铰接衬套的配合间隙控制在0.02-0.05mm区间，既保证铰接转动的灵活性，又避免间隙过大带来的行驶轮系晃动问题，筒状结构的壁厚根据整车额定承载的1.5倍安全系数核算，

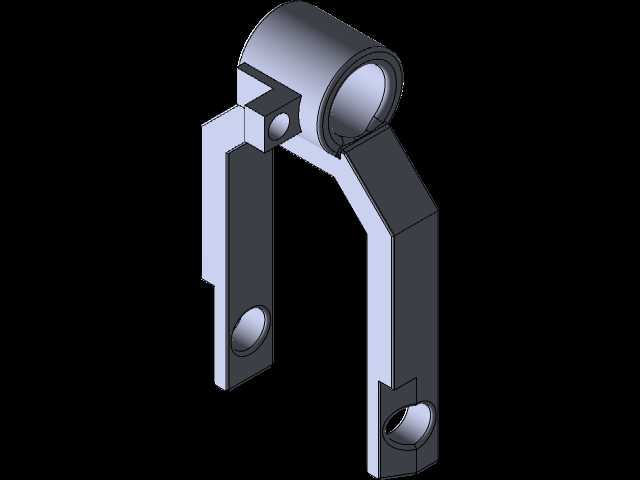

　　采用等强度渐变壁厚设计，铰接受力集中区域壁厚适当增加，非主要受力区域做减重挖空处理，在保证结构强度的前提下尽可能降低构件自身重量，减少两轮车行驶过程中的非簧载质量，提升行驶操控响应性。构件的两个支臂采用非对称式布局，其中一个支臂为平直型悬臂结构，末端设置同轴的轮轴安装孔，用于固定后轮轮轴的一端，孔位内侧设计有衬套安装台阶，可压装耐磨铜衬套或者滚动轴承，降低轮轴转动过程中的摩擦阻力，支臂的截面采用矩形空心截面设计，相比实心截面在同等重量下具备更高的抗弯截面模量，能够有效承受车辆满载加速、制动过程中产生的纵向弯矩与侧向扭矩。另一支臂为弯折型悬臂结构，弯折角度根据整车底盘的布局空间确定，避开后轮的轮胎转动包络、

　　刹车管线布置空间与减震器安装位，末端同样设置轮轴安装孔，与平直支臂的孔位保持严格的同轴度要求，同轴度公差控制在Φ0.03mm以内，避免轮轴安装后出现别劲问题，导致后轮转动阻力增大、轮轴异常磨损的故障。两支臂之间设置横向连接加强筋，在支臂与上部铰接筒的连接位置做圆弧过渡处理，过渡圆角半径不小于5mm，消除直角连接带来的应力集中点，避免车辆长期在颠簸路面行驶时，连接位置出现疲劳裂纹甚至断裂的问题。在构件的安装边界设计上，需要严格匹配整车底盘的安装空间，上部铰接筒的轴向长度不能超出车架后叉的安装间距，两支臂的外侧轮廓不能超出后轮轮胎的侧面边界，避免车辆倾斜行驶时支臂与地面或者周边部件发生剐蹭，支臂内侧的轮廓要预留出刹车卡钳、飞轮、

　　变速机构的安装空间，所有安装孔位的位置度公差按照装配要求严格设定，保证构件装车后无需额外修配即可完成装配。从实际使用场景来看，该支撑构件主要适配民用两轮代步车、轻型电动两轮车的后轮承载需求，能够承受单人骑行加上随身行李的总载荷，在紧急制动、过减速带、弯道侧倾等极端受力工况下，结构的最大应力值低于材料屈服强度的60%，具备足够的安全冗余。设计过程中需要同步考虑构件的加工工艺性，若采用金属铸造工艺生产，要设置合理的拔模斜度，避免出现铸造死角，壁厚过渡要平缓防止铸件出现缩孔、砂眼等缺陷；若采用钣金冲压焊接工艺生产，要合理设计冲压折弯的工序，焊接位置要避开主要受力路径，焊接后做去应力退火处理，避免焊接残余应力导致构件使用过程中出现变形。构件的表面处理根据使用环境确定，日常通勤使用的车型可采用电泳防锈加喷塑处理，提升耐锈蚀能力，应对雨天骑行、潮湿环境存放的使用需求；对于运动型两轮车使用的该类构件，可采用铝合金锻造后阳极氧化处理，在降低重量的同时提升结构强度与表面耐磨性能。在轮系配合方面，两支臂末端的轮轴安装槽或者安装孔，要适配标准规格的后轮轮轴，槽口的开口尺寸与轮轴直径匹配，设置锁紧螺母的安装平面，保证轮轴锁紧后不会出现松动移位，同时预留出后轮拆卸的操作空间，无需拆卸整个支撑构件即可完成后轮补胎、更换等日常维护操作，降低后期使用的维护难度。
