台式管道夹持虎钳结构设计

　　在管道预制、小型五金维修、教学实训以及非标零件装夹场景中，这类台式管钳是工位上出镜率极高的夹持工装，和普通平口钳的定位逻辑不同，它的核心设计目标是解决圆形截面管材装夹易打滑、易夹伤管壁的痛点，同时兼顾小尺寸方块类零件的装夹需求，不用频繁更换夹具就能覆盖多类工件的加工、维修作业。

　　从实际使用场景来看，这类管钳常被固定在钳工台、移动维修工位的台面上，用来夹持不同管径的金属管、硬质塑料管，配合完成套丝、切割、管口打磨、管件焊接对位等作业，也可临时夹持小型异形零件完成钻孔、攻丝、修锉等工序，相比手持管钳，台式结构的夹持稳定性更强，能大幅降低作业时的工件晃动量，提升加工精度与操作安全性。

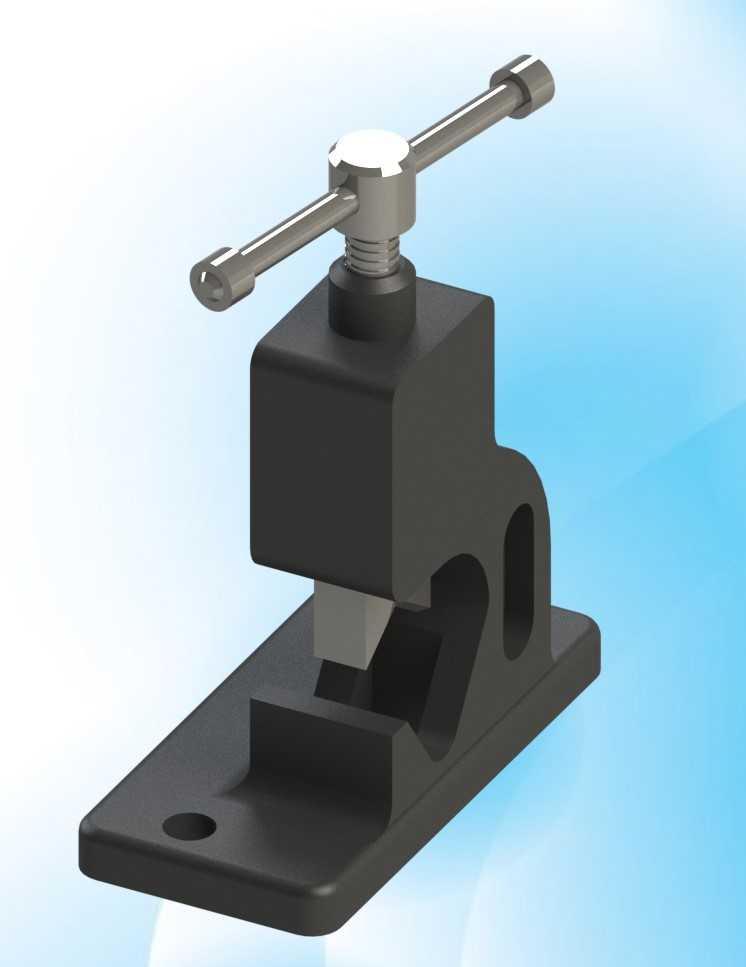

　　功能设计上，这套结构采用螺旋进给的夹紧逻辑，顶部的T型手柄是施力部件，转动手柄时带动中部的梯形丝杆向下进给，丝杆下端连接的活动压块同步下行，配合底座上的V型定位槽，对圆形管材形成上下对向的夹紧力，V型槽的夹角设计兼顾了小到几毫米、大到几十毫米管径的适配性，管材放入槽内后可自动对中，不需要额外调整定位位置，压块的下端面做了防滑齿形处理，夹紧时齿面嵌入管材表层，避免大扭矩作业时管材跟转打滑，同时压块与丝杆采用活动连接结构，夹紧过程中压块可随管材外圆自适应微调角度，保证压块与管材表面充分接触，减少局部应力集中导致的管壁变形。底座部分采用一体化铸造的L型支撑结构，丝杆的导向螺母直接集成在上方的方块型支撑座内，减少了额外的装配连接件，提升整体刚性，支撑座侧面开设的减重孔并非单纯为了减少材料用量，同时也可作为小型管件的临时穿放定位位，方便长管材贯穿装夹时避让干涉。底部的安装底板做了加厚处理，两端开设沉头安装孔，可通过螺栓直接固定在工作台面上，安装孔的孔距适配常规钳工台的预留安装位，不需要额外打孔改造工位，底板与上方的钳身采用圆弧过渡结构，避免应力集中导致的钳身断裂，长期承受夹紧力也不会出现底座变形问题。

　　设计思路上，整套结构完全遵循工装夹具的实用性优先原则，没有多余的装饰性结构，所有特征都服务于夹持功能：T型手柄的长度经过力臂核算，普通操作人员单手施加力即可产生足够的夹紧扭矩，不需要借助加力杆就能满足常规管道作业的夹紧力需求，手柄两端做了滚花处理，沾有油污时也不会打滑；丝杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨性能更好，频繁夹紧松开也不会出现螺纹滑牙问题，同时具备一定的自锁性能，夹紧后不会因为作业振动导致松脱，不需要额外加装锁紧机构。活动压块与钳身之间预留了合理的配合间隙，长期使用磨损后可通过垫片调整间隙，避免压块晃动影响装夹精度，压块采用可更换设计，磨损后只需拆下更换压块即可，不需要更换整个钳身，降低后期维护成本。

　　从安装边界尺寸来看，这类管钳的整体占地尺寸适配多数小型工位，底板长度控制在常规台钳的适配范围内，不会占用过多工作台操作空间，最大开口高度覆盖常规维修、预制作业的常用管径范围，不需要选择过大规格的型号就能满足日常作业需求，整体高度设计符合钳工操作的人体工学，作业时手臂自然放置即可操作手柄，不需要过度抬臂或者弯腰，长时间作业也不容易产生疲劳。钳身的所有棱角都做了倒角处理，避免操作时磕碰划伤，V型槽的槽口做了扩口导向，管材放入时可以顺着导向面滑入槽底，不需要刻意对准位置，提升装夹效率。

　　和普通台虎钳相比，这款管钳的V型夹持结构对圆形工件的适配性更好，普通平口钳装夹圆管时只能依靠两个平面接触，接触面积小，夹紧力过大容易夹扁薄壁管材，夹紧力不足又容易打滑，而V型槽与压块的配合可以形成四点接触，在相同夹紧力下能提供更大的接触面积与摩擦力，既保证夹持稳定性，又能减少管壁变形，针对薄壁铜管、铝管等易变形管材，也可通过控制手柄的转动圈数调整夹紧力，避免夹伤工件。在实训教学场景中，这套完整的带所有零件的结构也可作为夹具设计的教学案例，帮助学习者理解螺旋夹紧机构、V型定位原理、工装刚性设计等知识点，每个零件的尺寸配合、公差选择都具备实际参考价值，可直接作为同类夹具设计的参考蓝本，也可用于三维建模练习，熟悉装配体配合、零件工程图生成等建模操作。
