锅炉配套带压力表法兰式蒸汽截止阀

　　在工业锅炉的蒸汽输送管路系统中，这类带旁通测压结构的截止阀是核心的管路控制部件，主要承担蒸汽介质的通断截断、开度调节功能，同时集成的测压点位可以帮助运维人员实时掌握阀前后的蒸汽压力差，判断管路通流状态与阀门密封性能，避免出现阀瓣卡涩、内漏导致的压力异常波动。从实际安装场景来看，这类阀门通常布置在锅炉主蒸汽出口、分汽缸进出口、用汽设备的蒸汽支管入口位置，安装时需要注意阀体上标注的介质流向箭头与蒸汽流动方向一致，避免反向安装导致阀瓣受单侧长期冲蚀、密封面提前失效，同时手轮操作空间需要预留至少300mm的操作半径，方便运维人员带防护手套完成开关操作，也避免高温蒸汽泄漏时人员无法快速脱离操作区域。

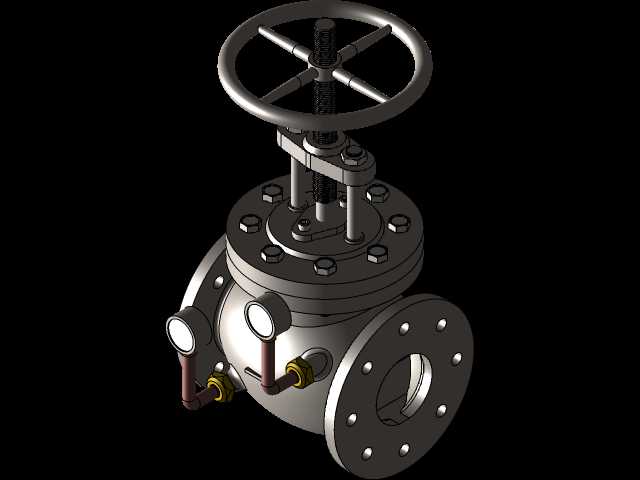

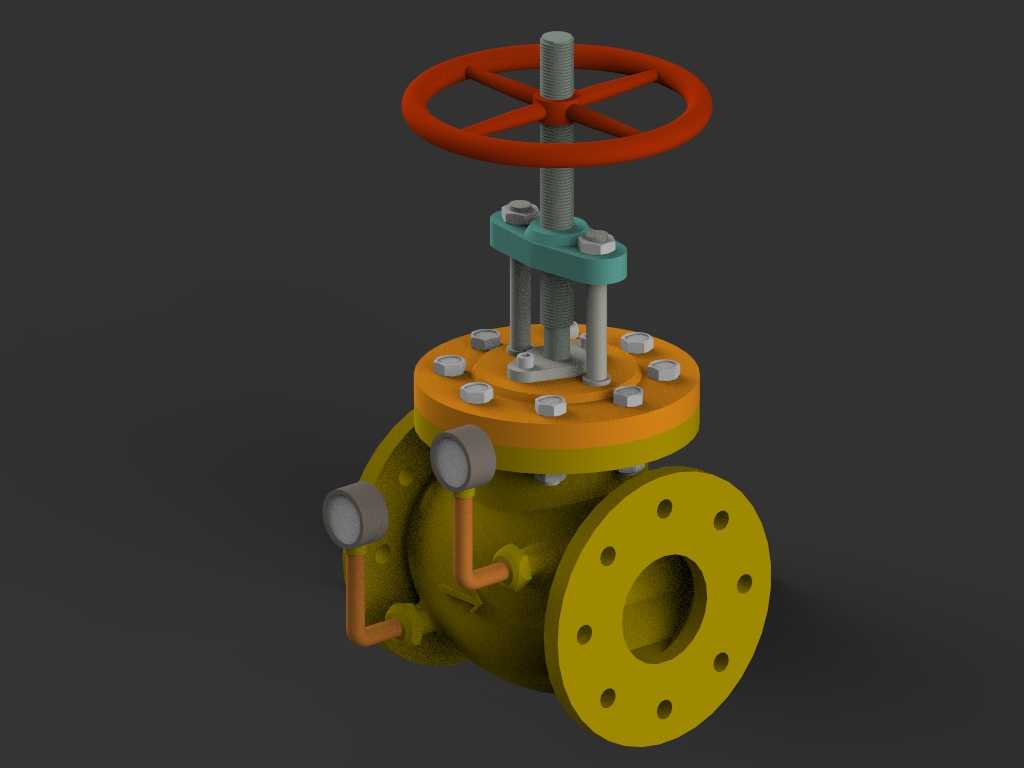

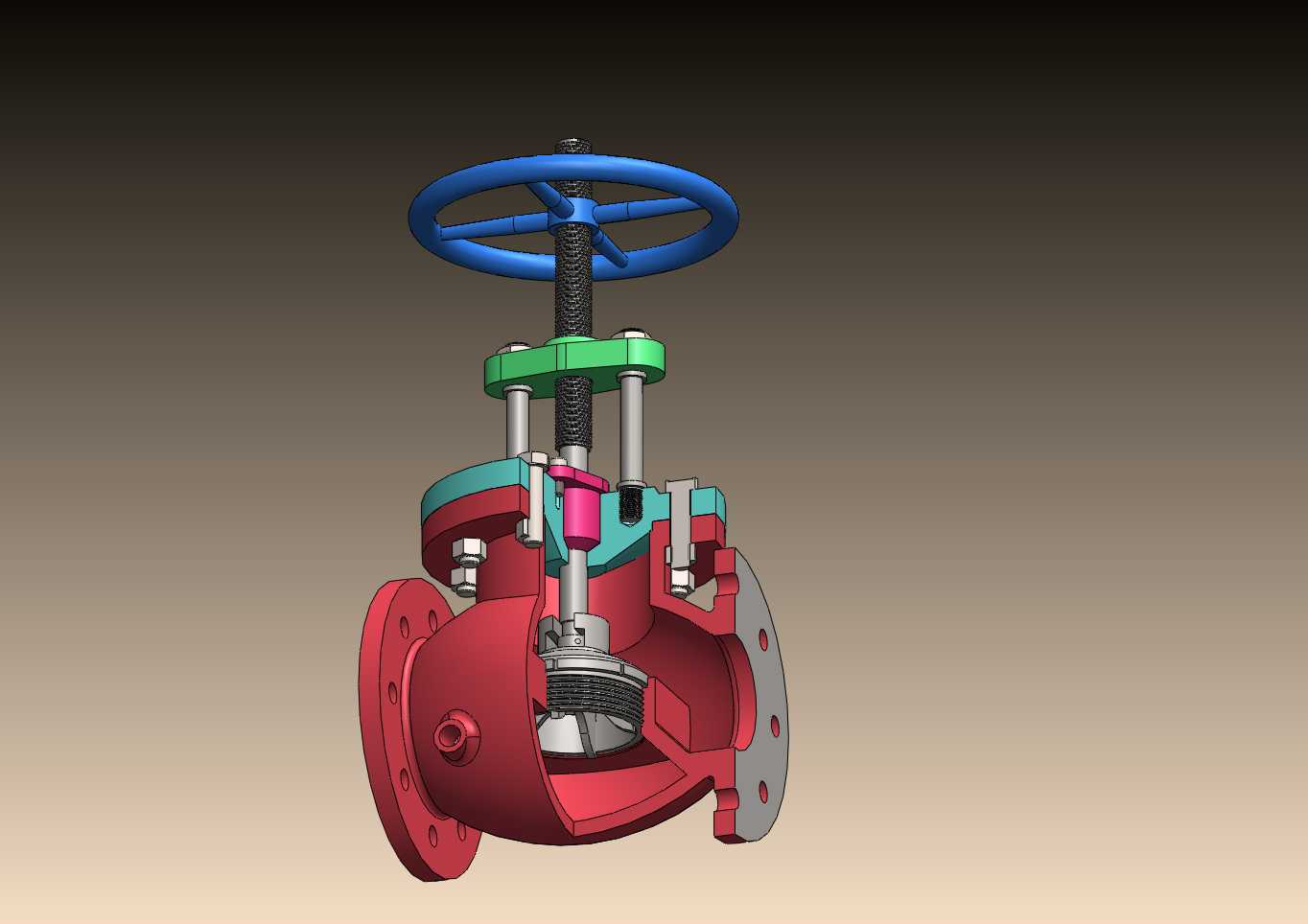

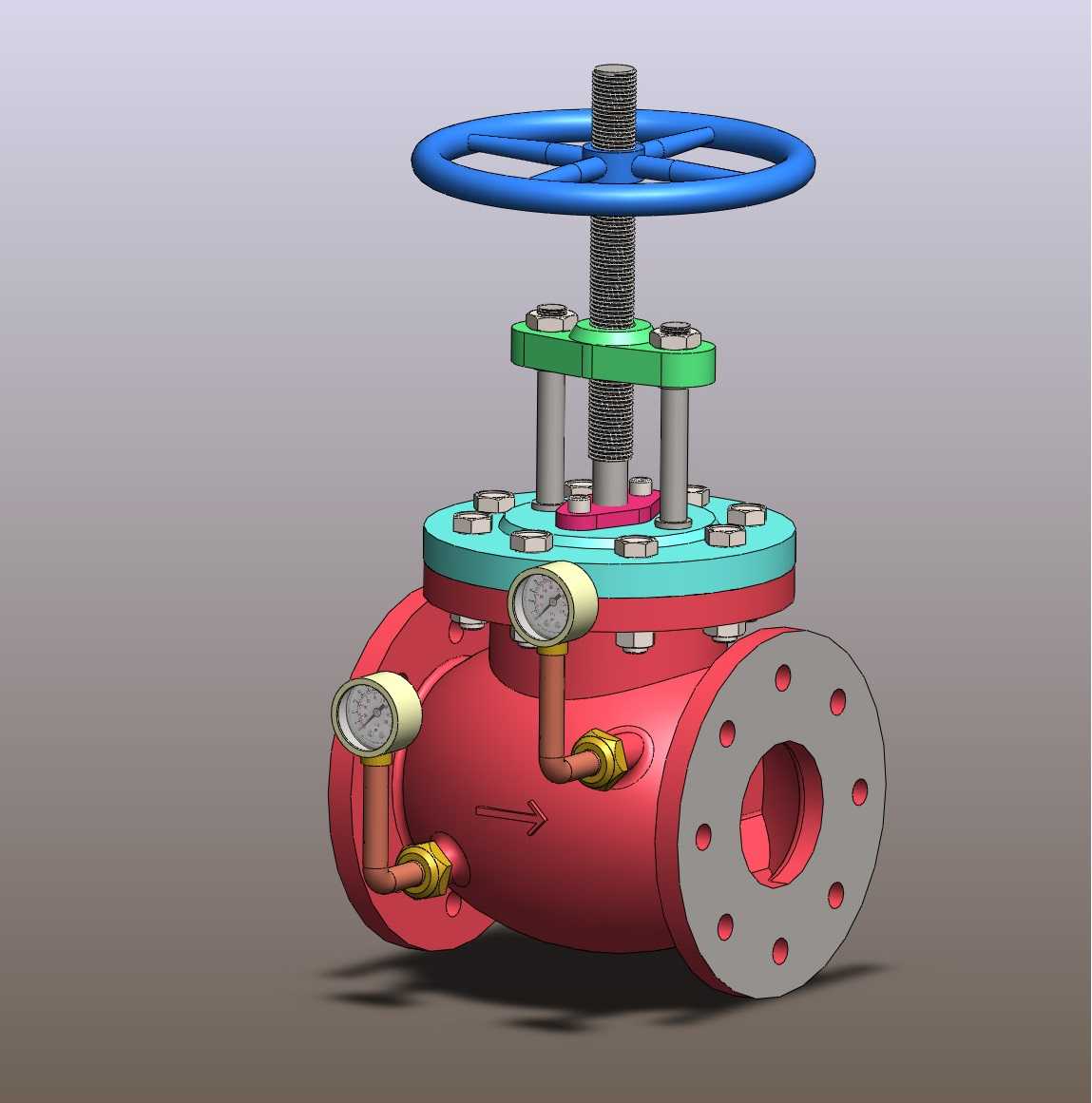

　　从结构设计逻辑来看，这款截止阀采用直通式法兰连接结构，阀体采用铸钢材质流道设计，流道做了圆弧过渡处理，减少蒸汽流动过程中的局部阻力损失，相比直角式截止阀更适合长距离直管段的安装场景。阀盖部分采用螺栓压紧的中法兰密封结构，密封垫片选用耐高温石墨缠绕垫片，能够适配饱和蒸汽、微过热蒸汽的长期工作温度要求，阀杆采用梯形螺纹传动，配合上部的手轮结构实现阀瓣的升降调节，阀杆外露部分设置了防尘套结构，避免车间内的粉尘、锈渣附着在螺纹表面导致操作卡涩。阀体两侧额外设置的两个测压支管，通过弯头连接径向安装的压力表，不需要在管路上额外开孔焊接测压接头，减少了管路现场安装的焊接工作量，也避免了现场焊接导致的管路应力集中问题，两个压力表分别对应阀前、阀后的压力点位，当阀门处于全关状态时，可以通过两个表的压差值直接判断阀门的内漏情况，不需要拆解阀门就能完成密封性能的初步排查。

　　从安装边界尺寸来看，这款阀门的法兰连接尺寸符合公称压力PN16的法兰标准，法兰端面上的螺栓孔均匀分布，安装时需要采用对角紧固的方式拧紧法兰螺栓，避免单侧受力导致法兰面倾斜泄漏。阀门整体高度方向从阀体底部到手轮顶端的尺寸需要在管路设计时提前核算，避免与周边的管路支架、保温层产生干涉，阀体底部设置的排污螺塞可以在锅炉停炉检修时排出阀腔内的冷凝水，避免冬季冻裂阀体，也能减少冷凝水对阀瓣密封面的氧腐蚀。手轮采用轮辐式结构，操作力矩经过核算，在公称压力下不需要额外加装加力杆就能完成全行程开关，避免加力操作导致阀杆弯曲、螺纹崩齿的问题。

　　在实际运维过程中，这类阀门的全开位置需要预留足够的阀瓣提升行程，避免阀瓣处于半开状态导致高速蒸汽长期冲蚀密封面，阀杆的螺纹部分需要定期加注高温润滑脂，减少操作磨损，两侧的压力表需要定期校验，确保压力读数准确，当发现阀前后压差异常时，需要及时拆解检查阀瓣密封面的冲蚀情况，对密封面进行研磨修复或者更换密封件。相比普通的截止阀产品，这种集成测压结构的设计更适合锅炉系统的运维需求，减少了现场改造的工作量，整体结构紧凑，在满足截断调节功能的同时，集成了状态监测的功能点，适配中小型工业锅炉的蒸汽管路配置要求，安装时不需要额外配置旁通测压管路，能够有效缩短管路安装的施工周期，也减少了管路的泄漏点位，提升整个蒸汽系统的运行可靠性。
