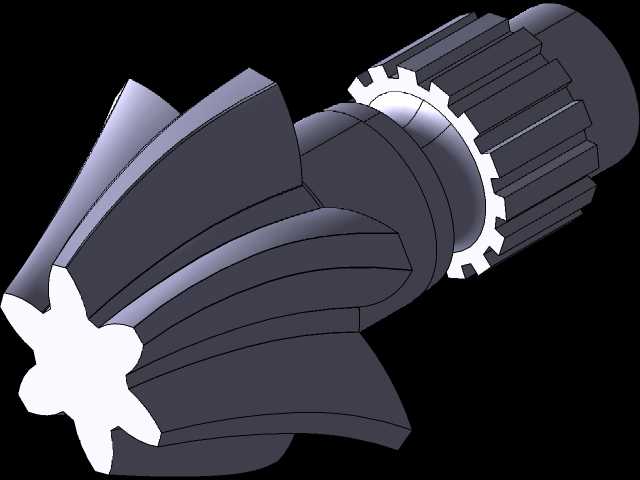

带花键轴段的螺旋锥齿传动构件

　　在重载传动工况的布局里，这类集成花键轴段的螺旋锥齿构件，常被布置在动力传递路径的转角位置，解决相交轴之间的扭矩传递需求，常见于工程机械行走驱动、机床主轴进给箱、农用机械动力输出单元这类需要变向传动的场景里。和直齿锥齿轮相比，螺旋排布的轮齿在啮合过程中是逐步进入接触状态的，不会出现整齿突然撞击啮合的情况，传动过程的冲击载荷更小，运行噪音更低，同时重合度更高，单齿承受的载荷被分摊到更多啮合齿面上，能适配更高转速、更大扭矩的传递工况。

　　从结构设计逻辑来看，构件一端采用螺旋锥齿构型，齿线沿节锥面呈螺旋状排布，设计时需要先确定节锥角、齿宽系数、螺旋角等核心参数，保证啮合时齿面接触迹线沿齿长方向合理分布，避免出现齿端应力集中导致的早期点蚀失效；另一端集成的外花键轴段，采用渐开线齿形，用于和配套的传动轮毂、联轴节实现周向固定，相比平键连接，花键连接的接触齿数多，承载能力更强，对中性更好，能适应频繁正反转的传动工况，轴段的光杆部分则用于装配支撑轴承，确定构件的回转轴线位置，设计时需要严格控制轴承配合轴颈的圆柱度、同轴度公差，避免回转过程中出现齿面偏载。

　　安装边界方面，这类构件的装配需要先保证锥齿轮副的安装距公差，安装距偏差过大会直接导致齿面接触区偏移，要么出现齿顶接触要么出现齿根接触，大幅降低齿轮使用寿命，装配时通常需要通过调整垫片厚度来精确控制两锥齿轮的轴向位置，保证接触印痕位于齿面中部偏小端位置；花键端的配合需要根据载荷特性选取合适的配合公差，重载冲击工况下选取较紧的过渡配合，一般传动工况可选取间隙配合方便装拆，同时要预留足够的轴向窜动间隙，避免热胀冷缩导致构件卡滞。

　　实际使用过程中，这类传动构件的润滑条件直接影响使用寿命，闭式传动箱内通常采用飞溅润滑，需要保证齿轮运转时能将润滑油带到啮合齿面，齿面粗糙度需要控制在合理范围内，减少啮合摩擦损耗；开式传动场景下则需要定期涂抹润滑脂，避免灰尘杂质进入齿面造成磨粒磨损。设计建模时，锥齿部分的齿形生成需要严格按照展成法原理构建，保证齿形的渐开线精度，花键部分的齿形需要符合对应的齿形标准，轴段的退刀槽、圆角等工艺结构不能遗漏，避免后续加工时出现应力集中或者刀具干涉的问题，同时所有回转面的同轴度基准需要统一，以两端轴承安装轴颈的公共轴线为基准，标注锥齿、花键的径向圆跳动公差，保证加工完成后构件的装配精度满足传动要求。
