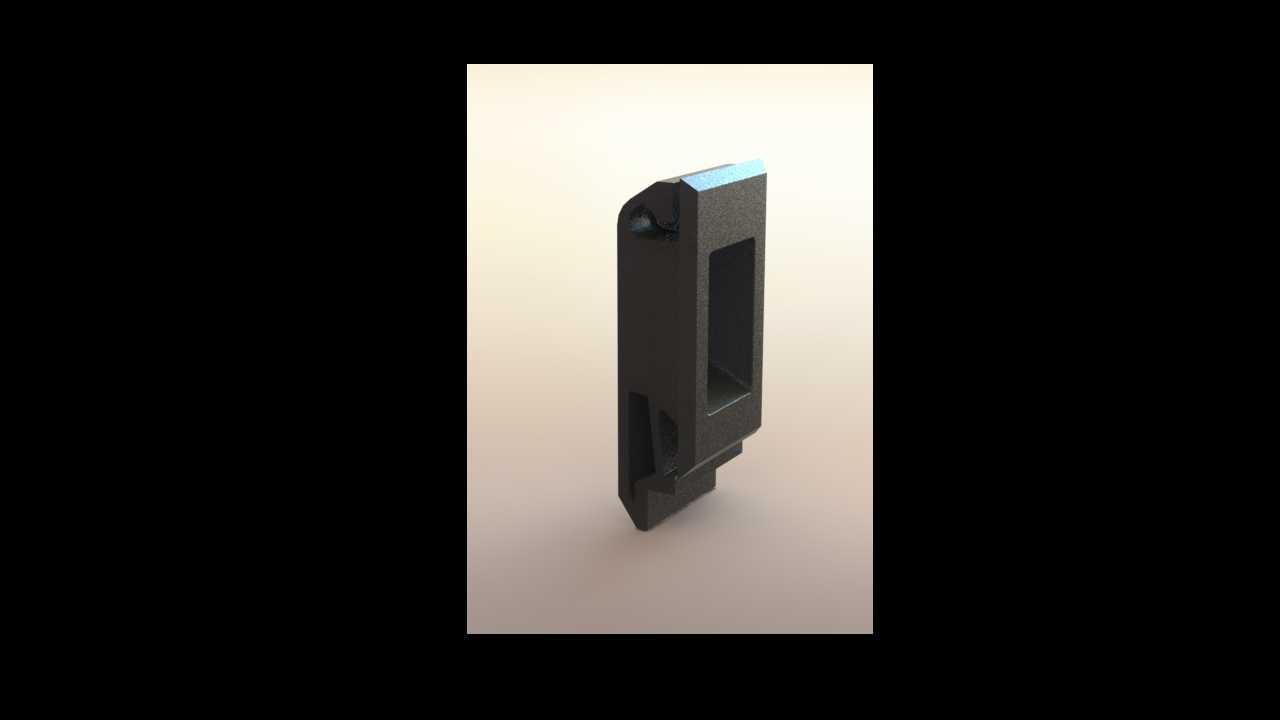

机柜用嵌入式梅桑滑动锁具结构

　　这款滑动锁具主要面向工业机柜、设备台柜类场景的启闭需求设计，日常在车间电控柜、户外设备防护舱、试验台台面侧装舱门的应用中十分常见，区别于外露式转舌锁或搭扣锁，它采用嵌入式安装的结构形式，安装完成后锁体表面与安装面板基本齐平，不会在设备外表面形成突出的磕碰点，适配需要保持外表面平整、避免勾挂线缆或操作人员衣物的使用场景。从功能逻辑上看，它依靠滑动位移实现锁舌的伸缩动作，操作时只需抠住锁体中部的内凹槽位推动锁体滑移，即可完成解锁或锁止动作，不需要额外配置钥匙或者转动手柄，单指即可完成操作，在操作人员手持工具、需要快速启闭舱门的作业场景下，操作效率远高于传统转动式锁具。设计过程中优先考虑了安装边界的适配性，锁体整体为长条式矩形结构，

　　安装时仅需在面板上开出对应尺寸的矩形安装孔，依靠锁体侧边的定位台阶卡接在面板内侧，不需要额外设计复杂的固定支架，适配1.2mm到2.5mm厚度的冷轧钢、铝合金材质机柜面板，安装后锁体与面板的贴合缝隙控制在0.3mm以内，既可以避免灰尘、切削液从安装缝隙渗入柜内，也能保证外表面的视觉一致性。锁体的滑动行程经过反复校核，锁舌伸出长度满足GB/T 3047.1机柜通用技术要求里的锁合啮合深度要求，锁止状态下可以承受不小于500N的侧向拉开力，不会因为设备运输过程中的振动、或者舱门受到意外冲击时出现意外脱开的情况。锁体侧面设计有导向限位结构，滑动过程中不会出现卡滞或者偏斜，长期反复滑动使用后，磨损量控制在允许范围内，

　　不会出现旷量过大导致锁合失效的问题。锁体端部的盖体结构采用卡扣式装配，不需要螺丝固定，后期如果需要维护锁体内部的弹性复位件，只需要撬开端盖即可完成配件更换，不需要将整个锁体从面板上拆下，大幅降低了后期运维的工作量。在台面类设备的应用中，这款锁还可以适配工具台侧置抽屉、设备检修口盖板的锁合需求，因为其嵌入式的结构不会突出台面表面，不会影响台面上工件、工具的平移摆放，也避免了突出锁具被工件磕碰损坏的问题。建模过程中对所有配合面做了公差适配，滑动配合面预留了合理的间隙，既保证滑动顺畅，也不会因为间隙过大出现晃动，安装孔位的尺寸公差按照IT12级精度设计，适配常规钣金加工的开孔精度，不需要二次修整安装孔即可完成装配。
