离心泵除渣器青铜叶轮转子结构设计

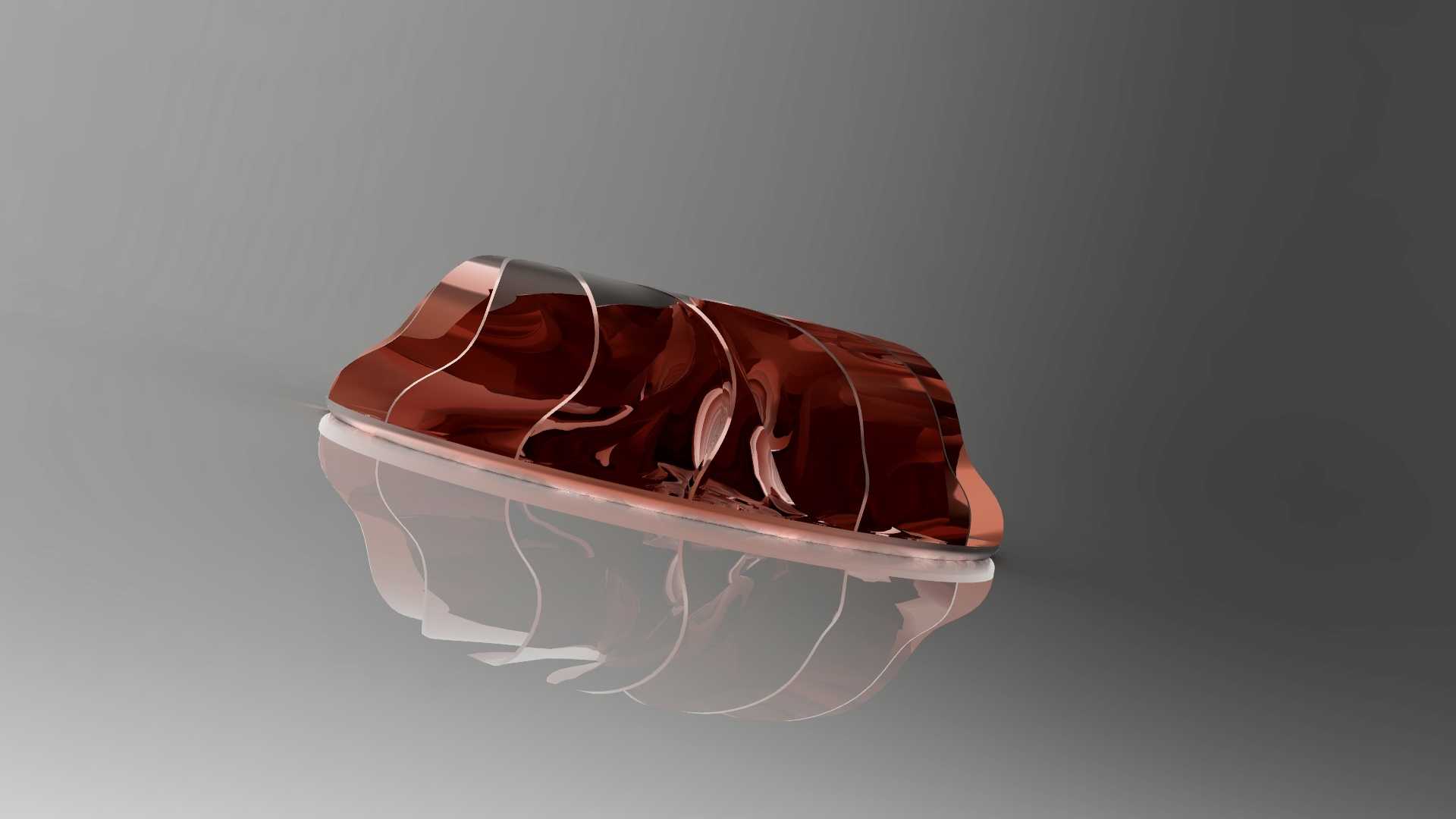

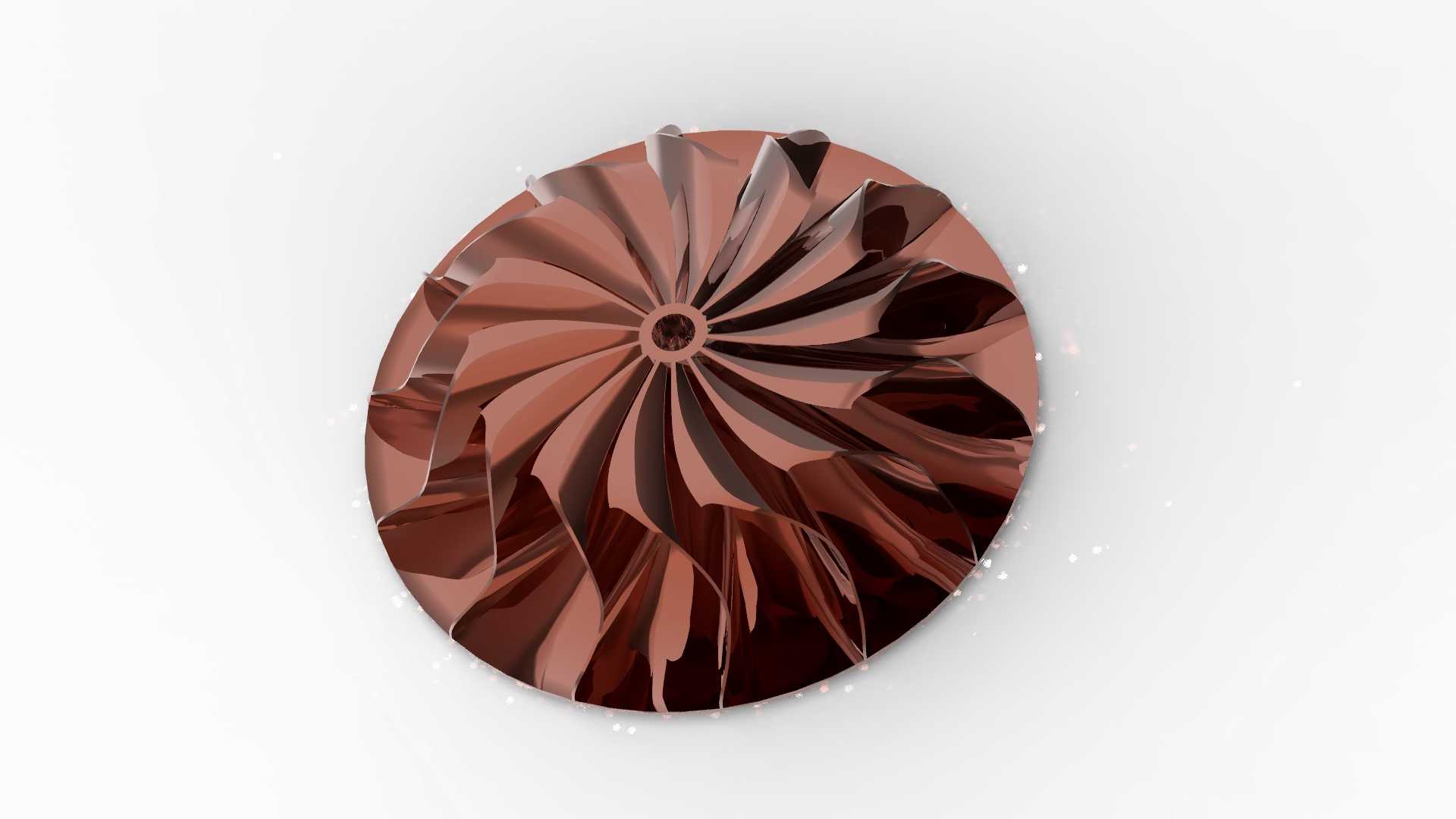

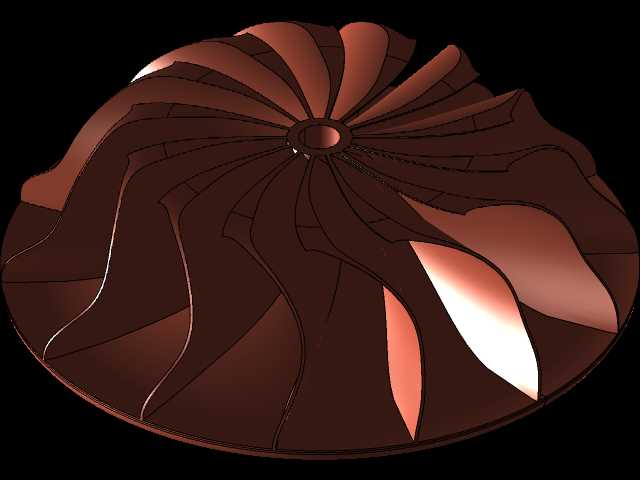

　　在矿浆输送、污水处理、冶金固液分离这类含硬质颗粒介质的输送工况里，离心泵除渣器的过流部件磨损速度远高于清水输送场景，叶轮转子作为核心做功部件，其结构设计直接决定整台设备的运行周期与输送效率。这款青铜材质的叶轮转子，采用后弯式扭曲叶片布局，从轮毂中心向外缘延伸的过程中，叶片安装角随半径增大做连续渐变调整，这种设计并非为了追求最高的单级扬程，而是刻意控制介质在叶轮流道内的相对速度，减少硬质颗粒对叶片进口边、压力面的冲刷角度，避免局部涡流造成的不均匀磨损。从安装边界来看，叶轮中心的定位孔采用基孔制过渡配合公差，可直接与标准离心泵轴伸端匹配，孔内预留的键槽尺寸符合通用泵轴的传动要求，不需要额外做轴端改造就能完成换装，

　　叶轮外缘的径向跳动公差控制在0.03mm以内，装配后不会出现流道对中偏差导致的径向力失衡问题，能有效降低轴承组件的额外载荷。实际运行过程中，介质从叶轮中心轴向进入流道后，会顺着扭曲叶片的导向逐步转为径向流动，叶片之间的流道截面从进口到出口做平滑扩张设计，既可以保证介质在流道内的流速均匀变化，减少水力损失，也能避免大直径渣粒在流道拐角处卡滞，尤其是在输送含1-5mm硬质矿渣的混合介质时，流畅的流道曲面不会形成局部死区，渣粒可以顺着流道顺利甩出到泵壳压水室，不会长期停留在叶片表面造成冲蚀磨损。选用青铜作为基材，一方面是因为青铜材质本身具备良好的抗汽蚀性能，在泵入口压力偏低的工况下，叶片进口边不容易出现汽蚀剥蚀，

　　另一方面青铜的自润滑特性可以在短时间干磨工况下避免叶轮与密封环发生咬合，适合除渣器这类启停频繁、偶尔会出现入口断流的使用场景。从结构细节来看，叶片的前缘做了小圆角钝化处理，而不是尖锐的切削边，这种设计可以降低介质颗粒撞击叶片前缘时的接触应力，减少磨损缺口的产生，毕竟在含渣介质输送中，叶片一旦出现局部缺口，就会在缺口位置形成涡流，进一步加速周边材料的冲蚀，形成磨损的恶性循环。叶轮的后盖板采用等厚设计，靠近轮毂位置做了局部加厚处理，用来平衡叶片旋转时产生的离心应力，避免高速旋转时后盖板出现形变，同时后盖板上预留的平衡孔可以平衡叶轮前后的压力差，减少轴向力对推力轴承的冲击，延长轴承的更换周期。在设备选型匹配时，

　　这款叶轮转子适合搭配悬臂式单级离心泵使用，安装时需要注意叶轮出口与泵壳隔舌的间隙控制在1.5-2mm之间，间隙过小容易在输送大颗粒渣粒时出现卡滞，间隙过大则会造成压水室的介质回流，降低泵的整体输送效率。不同于普通清水泵的冲压焊接叶轮，这款整体成型的青铜叶轮没有拼接焊缝，不会出现焊缝位置被渣粒磨穿导致的叶轮失效问题，在冶金厂的尾矿输送、洗煤厂的煤浆输送、市政污水处理的污泥提升场景中，这种结构的叶轮转子平均无故障运行时长可比普通铸铁叶轮提升40%以上。设计过程中，叶片的数量经过流场仿真优化，既不会因为叶片数量过多造成流道狭窄，影响大颗粒介质的通过性，也不会因为叶片数量过少导致流道内的介质流动控制不足，出现效率偏低、扬程曲线陡降的问题，最终的叶片扭曲角度经过多轮迭代，保证在额定流量工况下，介质进入叶片流道时的冲角接近零，减少进口冲击损失，同时在流量波动30%的工况范围内，不会出现明显的脱流现象，保证泵在工况波动时依然能稳定运行，不会因为偏离设计工况就出现剧烈振动或者性能骤降。
