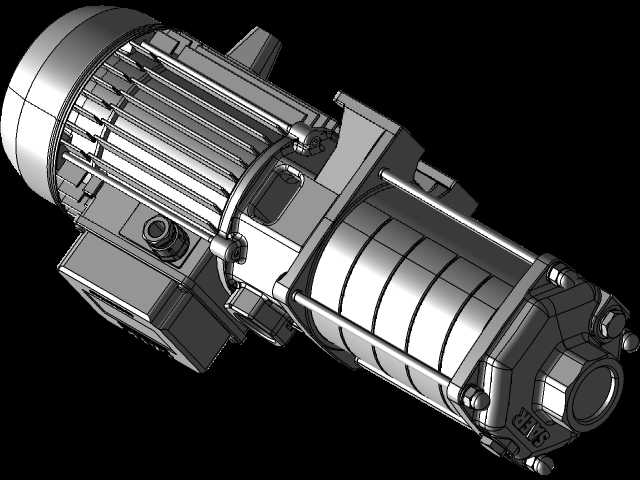

SAER卧式多级离心泵带电机结构三维造型

　　这款集成驱动电机的卧式多级离心泵结构，在民用供水、小型工业循环系统、暖通空调水回路、园林喷灌增压场景中应用十分广泛，区别于立式多级泵的安装形式，卧式结构的重心更低，运行时的整机振动幅值更小，对安装基础的承重强度要求更宽松，适合安装在地面设备间、户外泵房等有水平安装空间的场景。从结构设计逻辑来看，驱动端采用标准风冷异步电机布局，电机外壳的散热筋沿轴向整周排布，筋条高度与间距经过匹配，能在电机自扇风冷的气流路径下形成足够的散热面积，保证额定功率下长期运行的绕组温升控制在绝缘等级允许范围内；电机与泵体的连接采用刚性法兰直联结构，取消了传统联轴器连接的额外支架，缩短了整机轴向尺寸，同时保证泵轴与电机轴的同轴度，

　　减少传动环节的功率损耗与偏心振动。泵体部分采用节段式多级结构，每一级叶轮与导叶的流道型线经过水力优化，能在较低的叶轮线速度下实现较高的输出扬程，相比单级离心泵，同等扬程参数下的叶轮直径更小，整机运行噪音更低；泵体外部的四根拉紧螺栓沿泵筒周向均布，将进水段、中段、出水段牢牢压紧，保证各段结合面的密封压力，避免高压工况下的液体渗漏，拉紧螺栓的光杆段与泵体定位孔采用小间隙配合，装配时能保证各级流道的对中精度，减少流道错位带来的水力损失。进出水接口均设置在泵体的同一侧下方，这种管路接口布局能减少现场管路的弯折数量，降低管路沿程阻力，同时方便日常维护时的管路拆装，不需要挪动整机位置就能完成密封件更换、叶轮检修等操作。从安装边界来看，

　　电机端的接线盒位于泵组侧上方，接线口的朝向预留了足够的线缆弯曲空间，现场布线时不需要额外增加弯头配件；泵组底部的安装脚为整体铸造结构，两个安装脚的安装面经过一次铣削加工，平面度公差控制在0.1mm以内，安装时只需要在基础预埋钢板上配打对应的安装孔，就能保证泵组的水平度，不需要额外加装调整垫铁就能满足安装精度要求。轴封位置采用机械密封结构，相比传统填料密封，机械密封的泄漏量更小，运行时的摩擦损耗更低，不需要频繁调整填料压盖的压紧力，日常维护工作量大幅降低；密封腔的流道设计有自冲洗回路，泵运行时高压液体能直接进入密封腔对密封面进行冲洗冷却，带走摩擦产生的热量，延长机械密封的使用寿命。在选型适配阶段，

　　这款泵组的三维结构能直接提取各部分的安装尺寸、接口坐标、重心位置，方便设计人员在做泵房布置、管路系统设计时直接进行装配干涉检查，避免现场安装时出现管路与泵体碰撞、检修空间不足的问题；建模时对电机散热筋、泵体螺栓、接线盒、吊环等细节结构都做了完整还原，不是简化的概念模型，能直接用于生成工程图、制作装配工艺文件，也能作为教学演示模型，帮助新人理解卧式多级离心泵的结构组成与装配关系。实际运行中，这款泵组的进口允许一定的气蚀余量，在供水系统液位低于泵安装位置的场景下，只要进口管路的密封性满足要求，配合合适的引水装置就能稳定运行，不会因为短时的进口压力波动出现断流；泵体的出水段设计有排气螺塞，首次启动前拧开螺塞排净泵腔内的空气，就能避免气缚现象，保证泵启动后快速建立压力。从结构强度角度看，泵筒采用厚壁无缝钢管加工成型，能承受多级叶轮叠加后的最大工作压力，不会出现泵筒鼓胀变形的问题；叶轮采用闭式结构，叶片与前后盖板的连接位置做了圆角过渡，减少应力集中，长期运行在高压差工况下也不会出现叶片开裂的问题。
