地板下供暖带循环泵恒温积分分配器

　　在分户式低温地板辐射采暖系统的水力输配环节，这类集成式分配装置承担着末端回路流量调节、供水温度恒定、循环动力补足的核心作用，区别于传统拼装式分集水器，它把混水单元、动力单元、流量分配单元做了紧凑化整合，不需要现场额外拼接泵组、恒温阀、过滤器等零散部件，能大幅缩短现场施工的装配周期，也减少了多接口拼接带来的渗漏风险。从实际应用场景来看，这类装置多用于小户型家装地暖、单户改造型采暖项目，尤其是热源供水温度高于地暖额定供水温度的场景——比如壁挂炉高温出水接入地暖回路时，内置的三通恒温阀会自动调整高温供水与低温回水的混合比例，把送入地暖管的水温稳定在设计区间，避免地面温度过高带来的管材老化加速、室内体感燥热等问题。

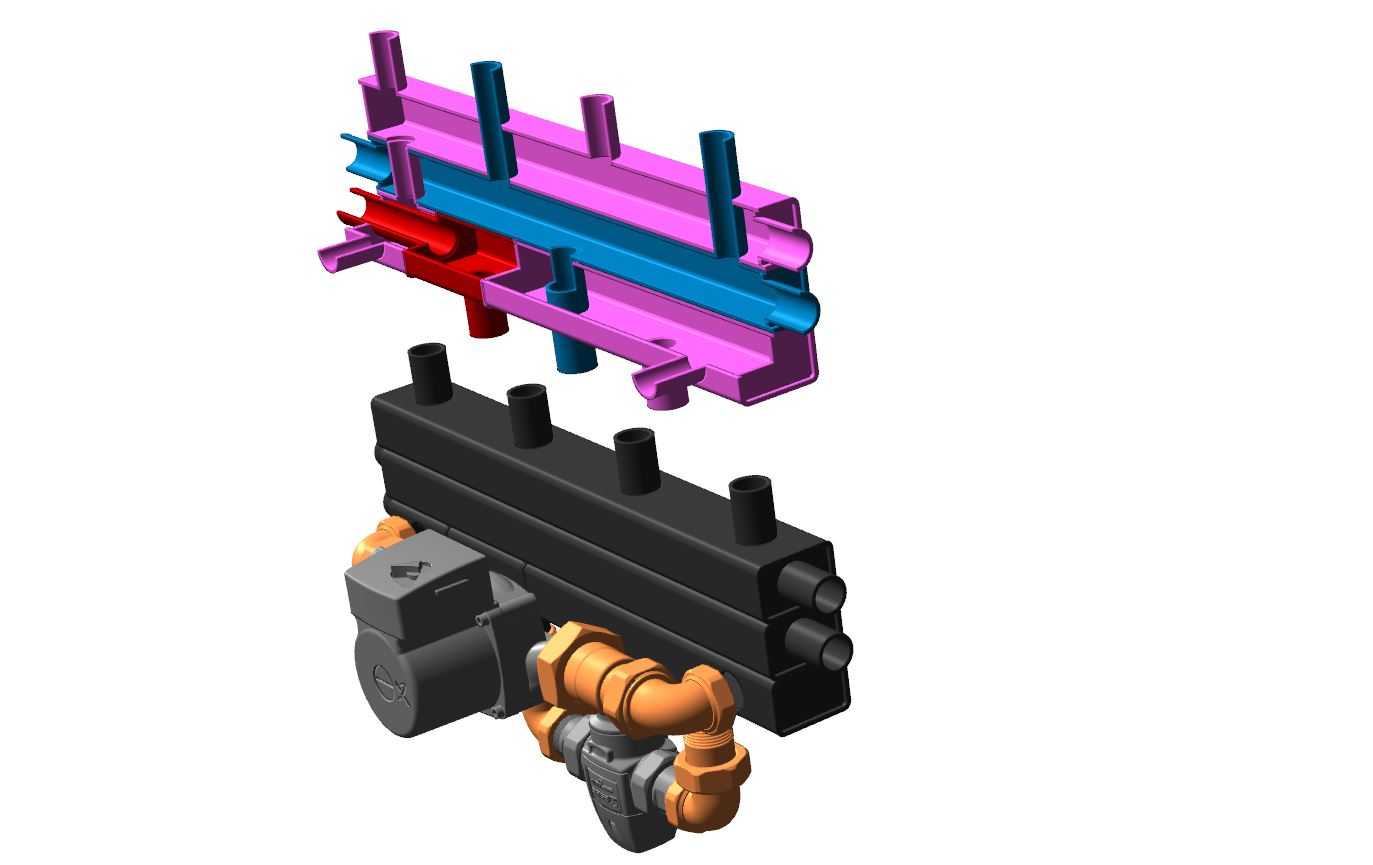

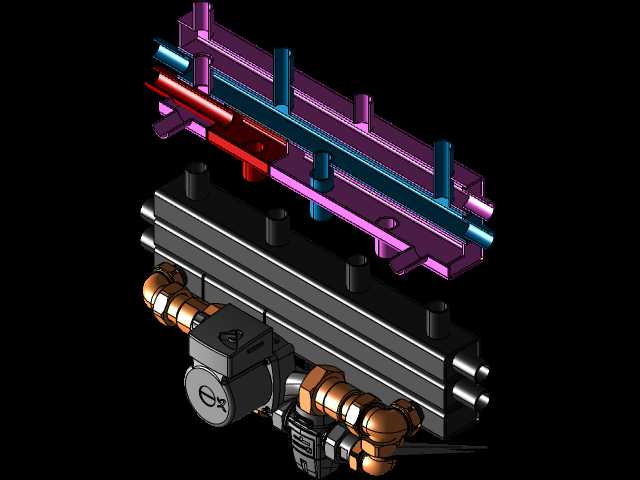

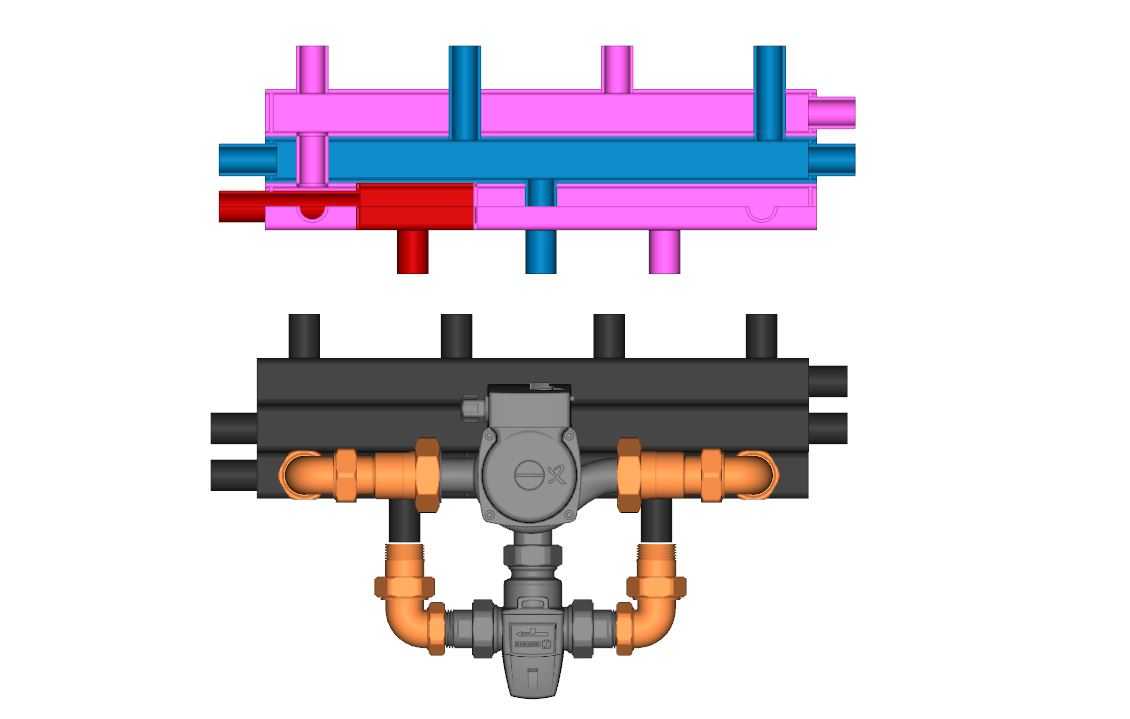

　　从结构设计逻辑来看，整个装置的布局充分考虑了暗装、狭小井位安装的边界限制：主分配流道采用上下叠放的布局，上层为可视化的流道剖分展示结构，能清晰看到不同回路的流道分隔、混水腔的位置，实际量产版本的主阀体采用高强度工程塑料一体注塑成型，流道内壁做了光滑圆弧过渡，尽可能降低水力沿程阻力；循环泵单元斜向布置在主阀体侧下方，泵体的进出水口直接与阀体流道对接，取消了外接弯头的结构，既压缩了整体安装占用的空间，也减少了水流转向带来的局部阻力损失。三通恒温阀的温包探头直接插入混水出水腔内部，不需要额外外接毛细管线，温度感知的响应速度更快，当进水温度出现波动时，阀芯能在数秒内调整开度，把出水温度的波动范围控制在±1℃以内，保障各个地暖回路的供水温度均匀。

　　安装边界方面，这类集成分配器的主接口采用标准管螺纹设计，适配市面上绝大多数家装地暖的管材连接规格，整体安装预留的操作空间比传统拼装式分集水器缩小近百分之四十，不管是嵌入墙体暗装、还是安装在橱柜下方的狭小空间内，都能满足操作要求：顶部预留的排气阀安装位、回路接口的均匀排布，让后期调试、排气、回路检修的操作都能在正面完成，不需要侧身探入狭小空间操作。每个回路的接口都对应独立的流量调节腔，调试时可以根据不同房间的热负荷需求，单独调整每个回路的水流量，避免出现离热源近的房间过热、远端房间温度不足的水力失衡问题。

　　从功能特性上看，装置自带的循环泵采用低噪音屏蔽式结构，运行时的噪音值低于30分贝，安装在居住空间内也不会产生干扰日常生活的噪音，泵体自带的排气螺钉可以在初次注水调试时快速排出泵腔内的空气，避免泵体空转损坏。恒温阀芯采用石蜡温包驱动结构，不需要外接电源就能实现温度自动调节，即使在系统断电的情况下，也能维持混水温度的稳定，不会出现高温水直接冲入地暖管的风险。主阀体的结构设计充分考虑了不同安装方向的适配性，不管是左进水还是右进水的管路布局，都可以通过调整阀芯安装方向完成适配，不需要额外采购转换接头，降低了现场安装的物料准备难度。

　　在实际工程选型过程中，这类集成分配器的流量覆盖范围可以满足120平米以内住宅的地暖循环需求，每个回路的流量调节范围匹配常规16管径、20管径地暖管的设计流量，不需要额外做流量校核。阀体外部的保温结构采用卡扣式安装，后期检修时可以快速拆卸，保温层的厚度满足低温供热水温下的防结露要求，即使在夏季供冷（如果接入天棚供冷系统）的工况下，也不会出现阀体表面凝露滴水的问题。整个装置的结构受力经过优化，泵体的重量通过阀体上的安装支架直接传递到固定墙面，不会把管路应力集中在阀体接口处，长期运行下不会出现接口变形渗漏的问题。
