冠状病毒结构创意展示摆件三维设计

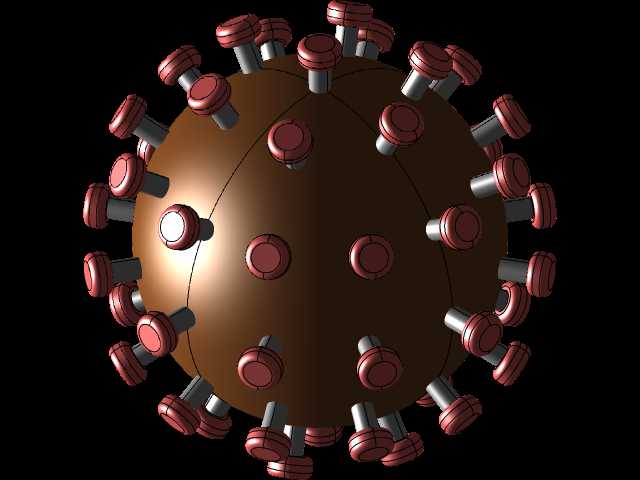

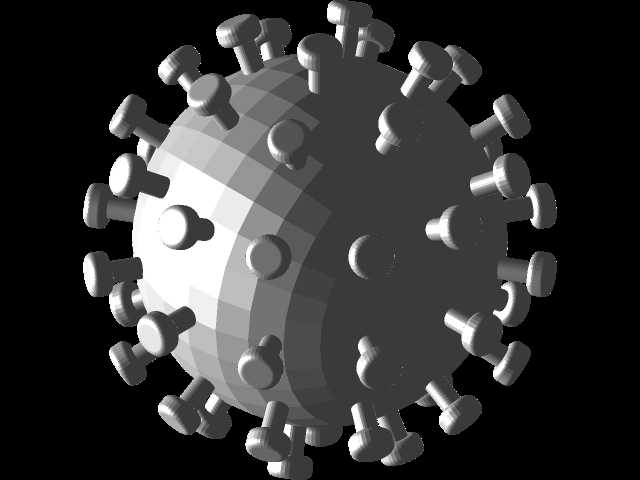

　　做这个模型的初衷，是之前给科普展馆做配套展项的时候，需要一个能直观展示病毒外部形态的实体展示件，当时翻了好多公开的病毒电镜资料，发现常规的平面示意图很难让参观者直观感受到冠状凸起的排布规律，才决定做这个等比例放大的结构模型。整个主体采用正球形基底，所有冠状凸起的排布严格遵循正二十面体的球面分布逻辑，避免了随意排布带来的视觉违和感，每一个凸起都和球面做了相切贴合处理，没有出现结构干涉或者缝隙过大的问题，要是后续做3D打印或者树脂翻模，不用额外做结构修补就能直接出件。

　　从实际应用场景来说，这个模型除了展馆科普展示用，还可以作为医学教学的辅助教具，帮医学生快速建立病毒外部结构的空间认知，也能做成文创类的桌面摆件，搭配透明底座就能直接放置，不需要额外的安装固定结构。设计的时候特意把每个冠状凸起拆成了三个独立的结构段：和球面连接的基座段、中间的柱身段、顶部的帽状结构，三个段之间做了0.1mm的装配间隙，要是做分色喷涂的话，不同段可以单独上色，不用做复杂的遮罩处理，能大幅降低后期制作的工时。

　　尺寸方面，主体球面的直径控制在120mm，每个凸起的总长度是18mm，算上所有凸起之后整个模型的最大外轮廓直径是156mm，不管是放在展柜的层板上还是普通的办公桌面，都不会占用过多空间，安装边界上预留了底部的平面接口，要是需要固定在展架上，直接在底部平面打M4的螺纹孔就能和支架连接，不需要额外破坏主体的球面结构。做结构校验的时候，特意把所有凸起的根部做了R2的圆角过渡，避免打印或者注塑的时候出现应力集中导致的断裂问题，每个凸起的柱身直径做了6mm，足够支撑顶部的帽状结构，就算日常拿取的时候不小心碰到凸起，也不会出现轻易折断的情况。

　　之前做第一版方案的时候，试过把凸起和球面做成一体化结构，后来发现分件处理的话，不仅方便后期上色，要是某个凸起不小心损坏，还能单独替换对应的零件，不用整个模型报废，所以最终版本把所有凸起都设计成了可插拔的结构，和球面的连接位做了小过盈配合，插装之后不会轻易脱落，也方便日常拆卸维护。球面本身做了薄壁处理，壁厚控制在2mm，要是做空心打印的话能大幅降低材料成本，内部预留了足够的空间，要是需要加发光组件做灯光展示，直接在内部放置灯板就行，不用额外修改外部结构。

　　排布凸起的时候特意避开了正对着底部安装面的位置，保证底部的安装平面是完整的圆形，不会因为凸起的存在导致放置的时候出现歪斜，所有凸起的角度都经过空间坐标校验，没有出现两个凸起之间距离过近导致的装配冲突，相邻两个凸起的中心间距保持在22mm以上，就算是用FDM打印机打印，也不会出现支撑难以拆除的问题。表面处理上，球面部分做了半哑光的质感预设，凸起的帽状结构可以做亮面处理，通过质感差异突出冠状结构的视觉特征，让观看者能第一时间捕捉到病毒的典型外形特点。
