圆管夹持式电缆固定截土装置结构

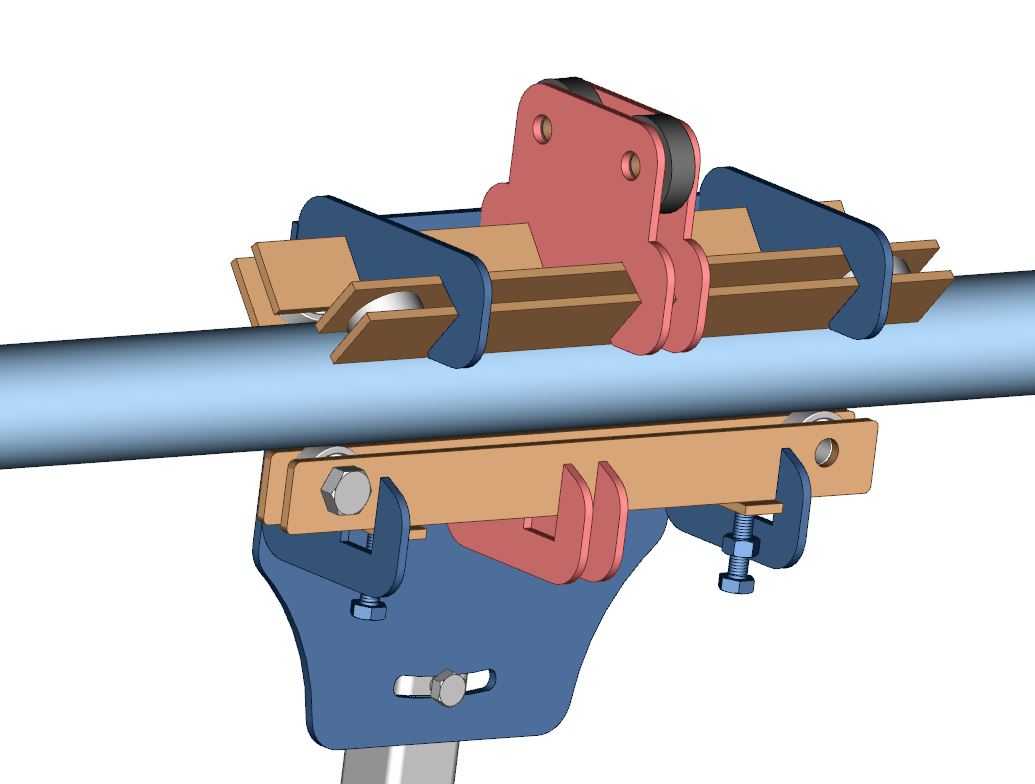

　　在户外管线铺设、工程机械走布、重型设备线缆防护场景里，这类夹持固定结构的应用覆盖度极高，尤其是沿圆管类支撑构件敷设带自重动力电缆、信号线缆的工况，常规的扎带捆绑、薄管卡固定很容易因为线缆长期垂坠震动、户外温差形变出现松脱、线缆外皮磨损的问题，严重时甚至会出现线缆扯断、绝缘层破损引发的设备故障。这套结构的核心设计逻辑就是围绕圆管安装基准做的夹持锁紧，没有集成制动相关功能，整体以焊接拼接作为主要的构件连接形式，在建模阶段就还原了实际焊接加工的坡口、拼接贴合面细节，同时把带自重电缆的排布空间、夹持受力点都做了对应结构匹配。从安装边界来看，整套结构以穿过中心的标准圆管作为安装基体，上下两组夹臂通过螺栓锁紧的方式抱紧圆管外壁，

　　夹臂和圆管的接触位置做了贴合圆弧面设计，避免硬接触压伤圆管表面镀层，同时圆弧面的接触形式能大幅提升抱紧摩擦力，即使在设备运行产生持续震动的工况下，也不会出现夹持结构沿管轴方向滑移、绕管周向转动的问题。上部的夹块组件专门预留了电缆排布的卡槽空间，卡槽的宽度和深度匹配常规重型设备动力电缆的外径范围，电缆卡入卡槽后，通过上部的红色压块配合锁紧件完成固定，压块和电缆接触的边缘做了圆角过渡，不会割伤电缆外层绝缘护套。下部的支撑挂板通过焊接和下夹臂连成整体，挂板上预留的安装孔可以用来挂载小型接线盒、线缆分线组件或者辅助固定件，挂板和夹臂连接的位置做了三角加强筋结构，抵消挂载构件带来的侧向弯矩，避免长期受力出现焊缝开裂的问题。

　　整套结构的紧固件全部采用标准外六角螺栓配合防松垫片，在建模时还原了螺栓的螺纹段长度、垫片的安装位置，甚至螺栓伸出螺母的余留长度都符合实际装配的工艺要求，不会出现建模时常见的螺栓过长干涉、过短无法有效锁紧的问题。在实际选型使用时，需要先确认中心安装圆管的外径和夹臂圆弧面的匹配度，若圆管外径存在偏差，可以通过调整夹臂处锁紧螺栓的预紧力来适配小范围的尺寸公差，但如果管径偏差超过2mm就需要更换对应规格的夹臂，避免出现抱紧力不足的问题。电缆排布时要注意单组结构承载的电缆总重量不能超过挂板与夹臂的设计载荷，多根电缆并排敷设时要尽量让重量均匀分布在卡槽内，避免单侧偏载导致夹臂受力不均出现松脱。焊接构件的设计上，

　　所有的焊接位置都没有采用满焊的形式，而是根据受力大小设置了对应长度的角焊缝，既减少了焊接加工的变形量，也能满足结构的强度要求，在建模阶段这些焊缝的位置、长度都做了细节还原，能直接用来指导焊接工艺的编制。和常规的一体式管夹不同，这套结构采用分体式拼接设计，在现场安装时不需要从圆管的端部穿入，可以直接在圆管的任意位置开合装配，尤其适合已经完成管线铺设的改造场景，不需要拆解原有管路就能完成固定结构的加装，大幅降低现场施工的工作量。夹臂的板材厚度根据受力位置做了区分，直接抱紧圆管的受力夹臂采用较厚的板材制作，而用来承托电缆的卡槽构件因为受力较小，采用稍薄的板材，在保证整体结构强度的前提下尽可能控制整体重量，减少对安装圆管的额外载荷。结构上所有的棱角位置都做了小倒角处理，既避免安装过程中划伤施工人员，也能减少应力集中，提升构件的疲劳强度，在长期受震动的工况下不会出现棱角位置开裂的问题。
