手动偏心式快速夹紧工装结构设计

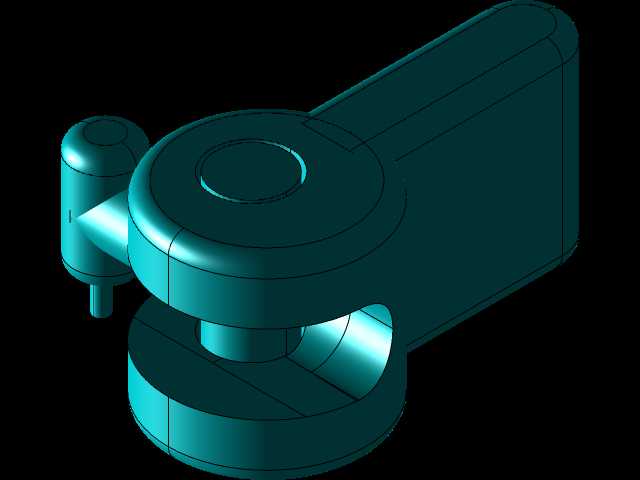

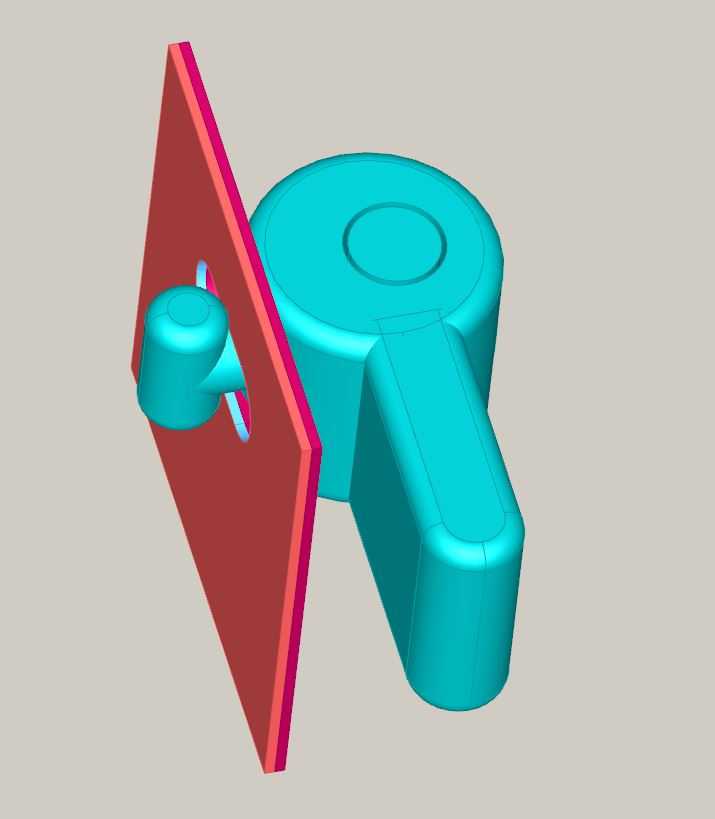

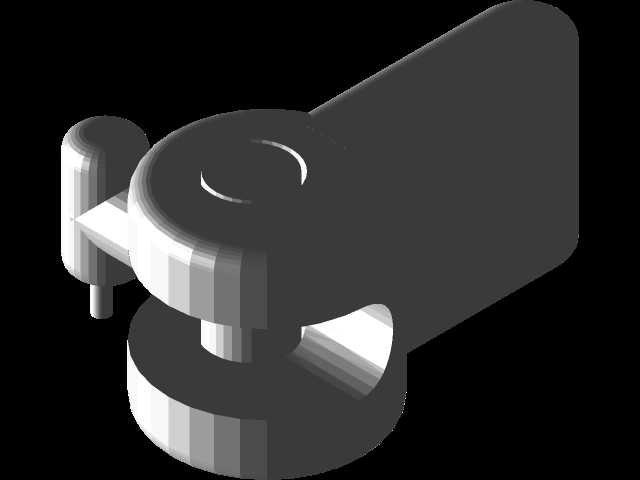

　　这款手动夹紧结构是面向小批量零件加工、工位临时装夹场景设计的快速锁紧工装，核心采用偏心凸轮式施力逻辑，相比传统螺纹夹紧结构，操作行程更短，单次扳动即可完成压紧与释放动作，能大幅降低工位装夹的辅助耗时。从结构布局来看，整套工装分为安装基座、偏心施力组件、压紧触头三个核心部分，安装基座为带安装孔的平板结构，可通过螺栓直接固定在工作台面或者工装治具基板上，基座上预留的定位孔公差控制在H7级别，能保证整套工装安装后的位置精度，避免长期使用后出现施力偏移的问题。偏心施力组件的手柄采用大圆角过渡的长柄结构，握持区域做了加宽处理，操作人员扳动时受力面积更大，不会出现硌手的问题，手柄与偏心轮为一体式结构设计，减少了装配环节的连接间隙，长期反复使用也不会出现松旷的问题。压紧触头采用圆弧面接触设计，接触端做了小凸台结构，在压紧工件时能形成稳定的点接触施力，避免平面接触时因工件表面存在平面度误差导致的压不实、打滑问题，触头与偏心轮之间采用销轴连接，可随工件表面角度自适应微调，保证压紧力始终垂直作用在工件装夹面上，不会对工件产生侧向推力导致定位偏移。

　　从实际应用场景来看，这类夹紧结构可直接用于钳工划线工位的工件固定、小型钻床的零件装夹、装配流水线的临时工件定位，也可作为焊接工装的辅助压紧单元使用，相比气动、液压夹紧单元，不需要外接动力源，整体结构紧凑，安装位置不受气路、油路布置的限制，在零散工位、户外临时作业场景下的适配性更强。设计过程中重点考虑了操作的人机工程逻辑，手柄的扳动角度控制在90度范围内，操作人员不需要大幅度摆动手臂即可完成锁紧动作，偏心轮的升程经过反复验算，既保证了足够的压紧行程来适配不同厚度的工件，也避免了升程过大导致的操作力激增问题，正常成年操作人员单手即可完成操作，不需要借助加力杆。安装边界方面，整套工装的基座厚度控制在12mm，整体突出安装面的高度不超过85mm，横向占用空间不超过120mm，在狭小的工装台面上也能灵活布置，不会和周边的刀具、其他工装组件产生干涉。结构上所有棱边都做了R2以上的圆角处理，没有尖锐的毛刺棱角，避免操作人员操作时被划伤，活动连接部位都预留了润滑脂注油通道，日常维护时只需要定期注入少量润滑脂即可保证动作顺畅，不需要复杂的拆解保养。

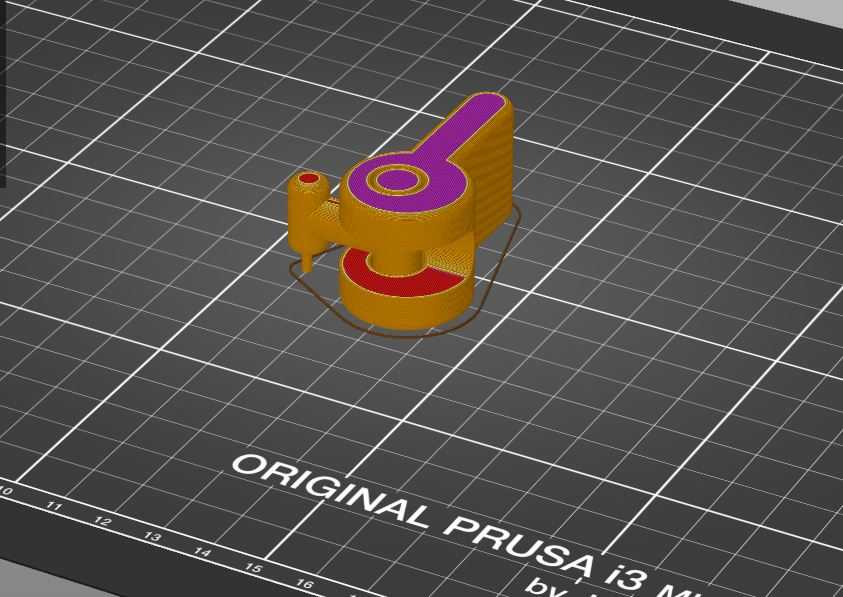

　　从受力特性来看，偏心轮的自锁角度经过严格计算，在锁紧状态下能承受不小于1500N的反向冲击力，即使加工过程中工件受到切削力振动，也不会出现夹紧松脱的问题，压紧力的大小可通过调整安装基座上的调节垫片厚度进行微调，针对不同材质的工件，比如铝件、塑料件等软质材料，可通过减小压紧力避免工件表面被压伤，针对钢件等硬质材料则可适当增大压紧力保证装夹可靠性。整套结构没有复杂的异形曲面，所有零部件都可采用普通铣床、车床完成加工，不需要特殊的加工设备，加工成本较低，后期如果出现易损件磨损，也可快速单独更换零部件，不需要整体更换整套工装，使用成本更低。在3D打印快速制作场景下，这类结构也可直接打印出非受力的原型件进行动作验证，确认行程、操作手感符合需求后再加工金属件，能大幅缩短工装的设计验证周期。
