真空炉配套工业管道系统结构设计

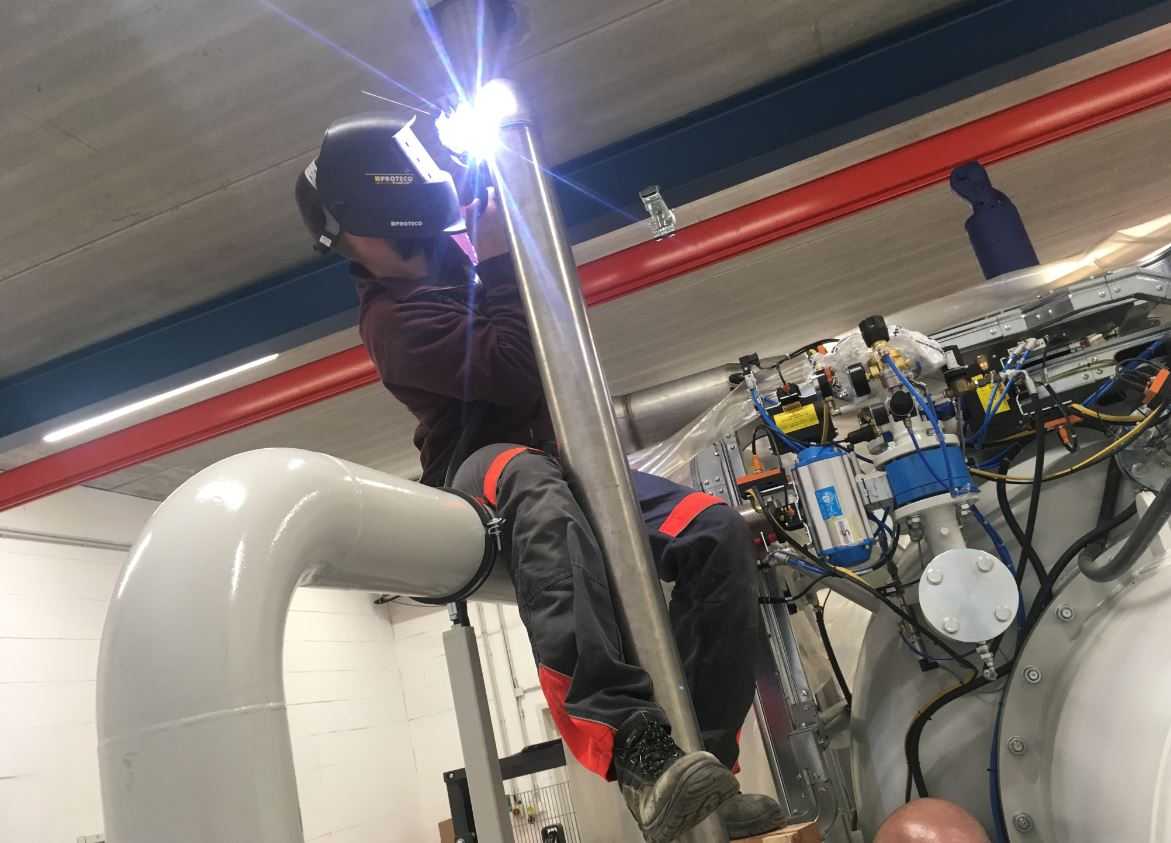

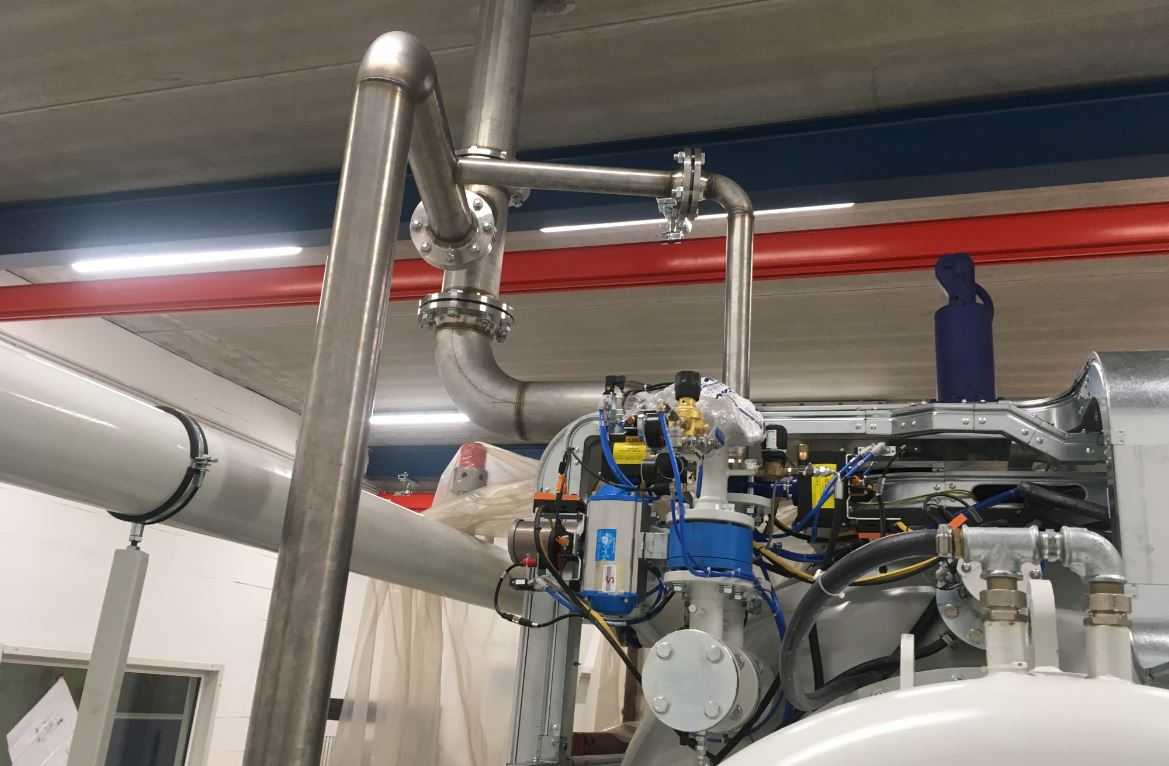

　　这套管路结构是配套真空热处理炉设计的专用输送管路，在真空炉的实际运行场景中，这类管路承担着多类介质的输送功能，既要满足炉体抽真空过程中气流的稳定导通，也要兼顾冷却回路、保护气路的独立布设需求，避免不同介质管路出现串扰、干涉问题。从现场安装的实际工况来看，管路布设需要贴合车间现有设备的排布空间，图中可见的大曲率弯管结构，是为了绕过真空炉本体的上部阀组、气动元件布局，减少管路弯折带来的流阻损失，同时给现场焊接、后期运维预留足够的操作空间——现场焊接作业时，作业人员可依托管路周边的设备支架完成固定焊操作，不需要额外搭设大面积操作平台，这也是管路走向设计时提前考量的安装边界条件。

　　设计这类工业管路时，首先要匹配真空炉的运行参数要求，不同功能段的管路壁厚、材质选择有明确区分：抽真空主管路采用无缝抛光不锈钢材质，内壁粗糙度控制在Ra0.8以下，减少气体残留附着，保证真空度抽速达到设计指标；冷却回路的管路则要兼顾耐压与导热需求，弯管段的弯曲半径设置为管径的3倍，避免弯折处出现应力集中，同时降低冷却水在管路内的紊流概率，提升换热效率。管路的固定支架点位设计也经过反复校核，每间隔1.2米设置一处承重支撑，在管路与阀组、炉体接口的位置预留3-5mm的伸缩余量，抵消设备运行时热胀冷缩带来的应力拉扯，避免接口处出现泄漏问题。

　　从安装边界来看，这套管路的整体布设高度控制在车间地面以上2.2米到3.5米区间，下部预留足够的人员通行、设备操作空间，不会遮挡真空炉侧面的操作面板、气动控制元件的检修口；管路与车间顶部的消防管线、电力桥架保持至少200mm的安全间距，符合工业车间管线布设的安全规范。不同功能的管路采用不同的外观标识区分，红色管路为保护气输送管路，银白色不锈钢管路为真空主通路，浅灰色管路为冷却回水管路，现场运维人员可以通过外观快速识别管路功能，降低误操作概率。

　　在管路的连接节点设计上，固定段采用焊接连接保证密封性能，需要定期拆解维护的节点则采用法兰连接，法兰密封面选用金属缠绕垫片，满足真空工况下的密封要求，同时方便后期拆解更换阀组、检测元件。管路的走向设计尽可能减少直角弯头的使用，大曲率弯管的应用不仅降低了流阻，也减少了管路内的积液、积尘死角，对于真空炉这类对管路清洁度有要求的设备来说，能有效减少后期管路吹扫、清洁的工作量。另外，管路在焊接作业时的工艺要求也在设计阶段做了明确，所有不锈钢管路的焊接采用氩弧焊打底，焊缝做钝化处理，避免焊缝位置出现锈蚀、掉渣问题，防止杂质进入真空炉腔影响热处理工件的加工质量。

　　这套管路结构在设计时还同步考量了后期设备升级的拓展需求，在主通路的预留位置设置了备用接口，后续如果需要增加检测传感器、支路管线，不需要对现有主管路做大规模切割改动，只需要在预留接口处连接拓展管路即可，降低了后期改造的成本与施工周期。从实际使用场景来看，这类配套管路的设计不能只停留在三维模型的几何尺寸匹配，更要结合现场安装条件、运维需求、设备运行参数做综合校核，每一段弯管的角度、每一个支架的点位、每一处接口的形式，都要对应实际工况的使用需求，避免出现模型尺寸匹配但现场无法安装、使用过程中故障频发的问题。
