气动铝罐破碎机总成结构设计

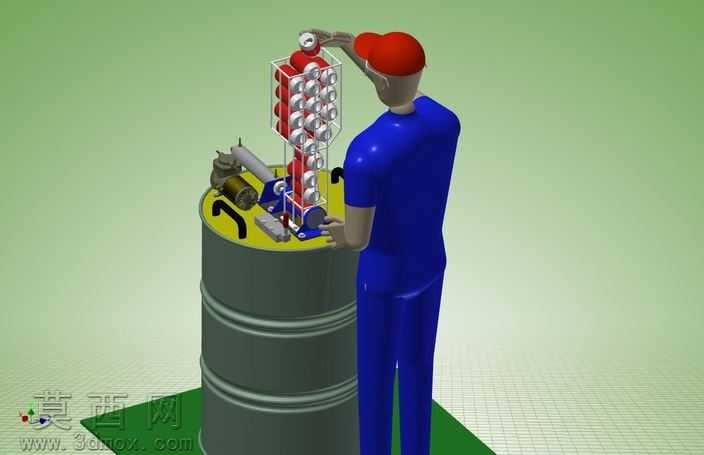

本作品为气动式铝罐破碎机总成三维设计，整体采用三维建模软件完成全参数化构建，模型经过完整装配干涉校验，各运动部件配合关系清晰，可直观展示设备的完整作业流程。模型渲染阶段采用写实材质方案，主体承压基座采用深灰色金属哑光材质模拟钢制油桶式机架，表面还原了工业金属的细微磨砂质感与使用痕迹；气动执行元件采用银灰色金属搭配黑色密封件材质，清晰区分气缸缸筒、活塞杆与密封端盖的不同部件属性；进料导槽与收集结构采用半透明亚克力与亮面金属搭配，直观展示铝罐从进料、压缩到出料收集的完整路径；配套的人体操作示意模型采用蓝色工装与红色安全帽的标准工业配色，还原设备实际操作场景，提升模型的场景代入感。结构设计上，设备采用立式布局，以标准工业油桶作为下部收集储料腔体，上部集成气动压缩执行单元、铝罐堆叠进料导架、操作控制组件三大核心模块。进料导架采用多层限位结构，可竖直堆叠待压缩铝罐，依靠重力自动补料至压缩工位，无需人工逐个上料；气动压缩单元采用直推式气缸布局，压缩行程匹配标准铝罐的压缩高度需求，可将空铝罐压缩至原高度的五分之一以下，大幅缩减废料占用空间；操作端设置手动控制阀与安全防护结构，操作人员仅需将铝罐放入进料架、触发控制阀门即可完成单次压缩作业，压缩完成的铝罐自动通过桶盖位置的落料通道落入下部储料桶内，实现压缩与收集的一体化作业。设计思路围绕小型废品回收场景的实用需求展开，摒弃传统大型破碎机的复杂结构，采用气动作为动力源，具备结构简单、操作便捷、噪音低、无电动安全隐患的优势，既适合小型废品回收站零散铝罐的压缩处理，也可用于社区、商超等场所的饮品包装废料减容处理，模型完整还原了设备的装配关系与作业逻辑，可作为小型环保回收设备设计的参考方案，也可用于气动压缩类设备的教学演示案例。
