迷你塑料碎纸粉碎机结构设计

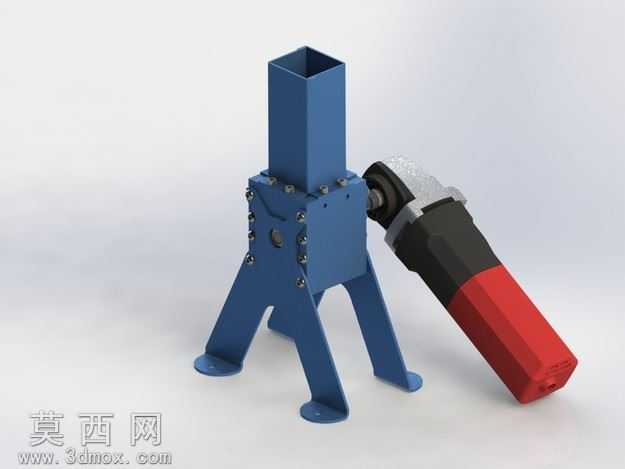

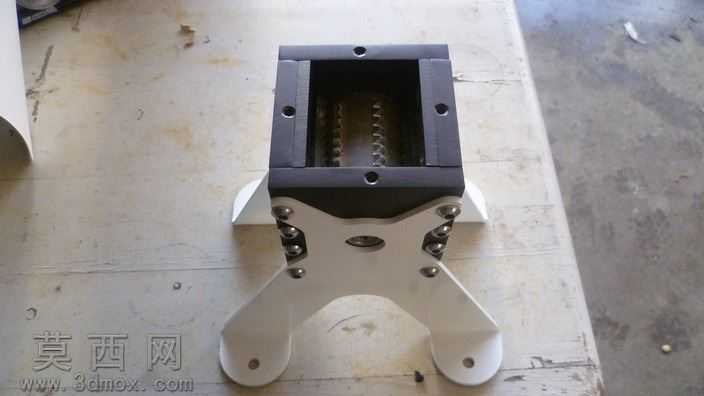

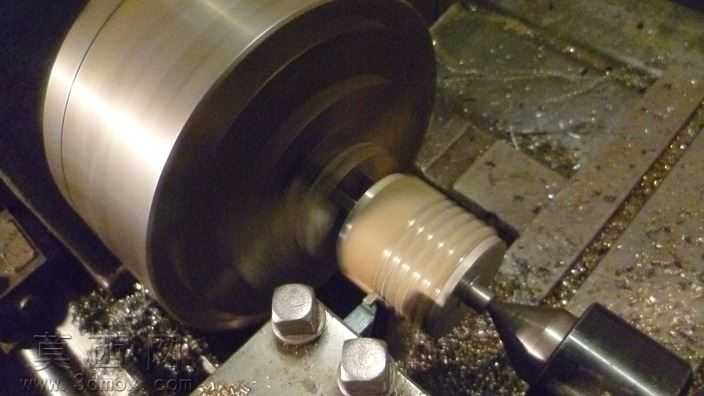

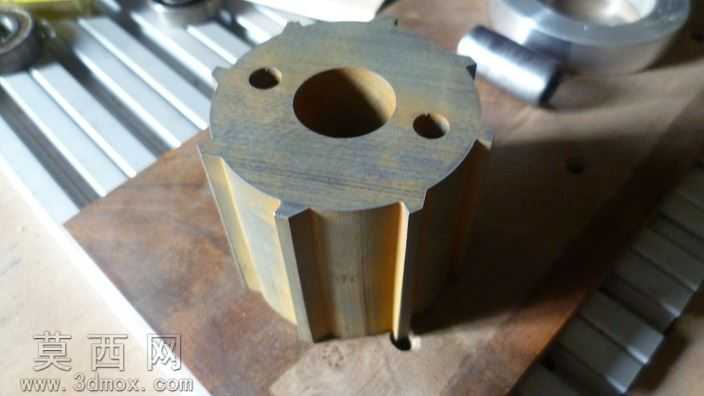

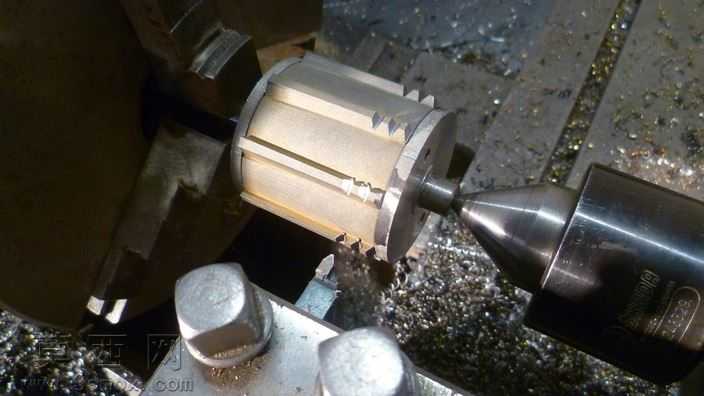

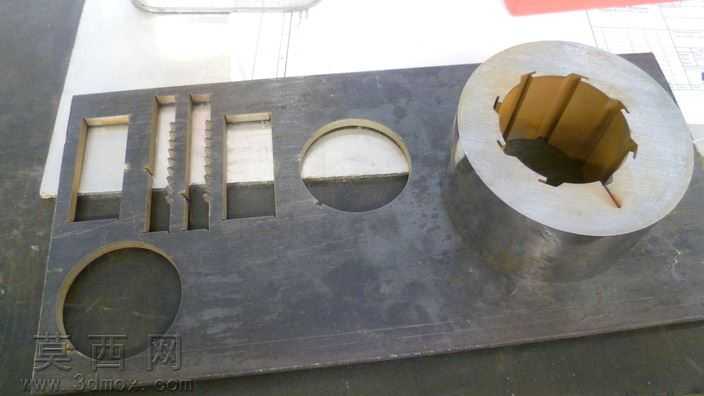

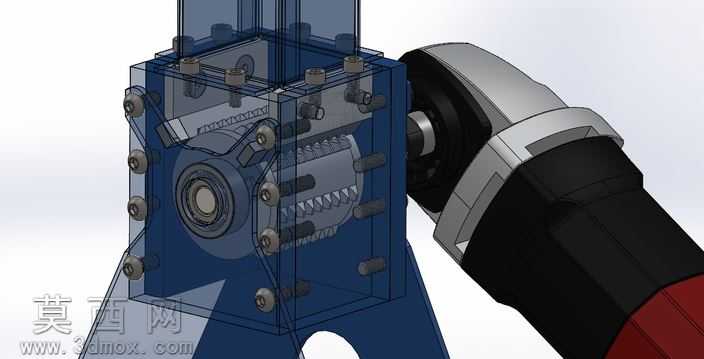

本作品为适配桌面级3D打印耗材回收场景设计的迷你塑料碎纸粉碎机，整体采用模块化三维建模思路完成全结构设计，建模过程中对各部件的装配公差、运动干涉做了反复校验，确保结构可落地加工与组装。模型主体破碎腔体采用立式方管进料结构，进料口尺寸经过优化，既能够顺畅投入废弃塑料件、打印失败的PLA/ABS耗材残件，也能避免操作过程中误触内部破碎辊的安全隐患。腔体底部设计三脚支撑结构，支脚末端带有法兰安装孔，可通过螺栓将整机固定在工作台面，抵消电磨机驱动时产生的振动，保证设备运行稳定性。破碎腔体内部的刀辊结构采用错位排布的切削刃设计，建模时对刀刃角度、刀轴与腔体的配合间隙做了精细化调整，确保塑料进入后可被有效剪切破碎为均匀小颗粒，为后续耗材重融挤出提供合格粒径的原料。动力端采用通用直磨机作为驱动源，连接部位设计了快装式联轴器结构，无需复杂改装即可将直磨机输出轴与破碎刀辊连接，降低了用户自行组装的门槛，同时直磨机的手持段做了人机工程适配，握持部分的防滑纹理、红黑配色分区在渲染时做了材质区分，还原真实工具的质感。整机金属结构件统一采用蓝色喷塑金属材质渲染，表面做了细微的磨砂质感处理，螺栓、销轴等紧固件单独建模并赋予镀锌金属材质，还原真实设备的装配细节。该设计作为Filabot塑料耗材回收项目的迭代版本，在第二代结构中优化了腔体的螺栓排布，将原有单侧固定改为多面均匀锁付，提升腔体在破碎硬质塑料时的结构强度，避免长期使用出现腔体变形问题；支脚的弯折角度经过力学仿真验证，可将破碎作业的冲击力均匀分散到三个支撑点，减少台面共振。建模过程中同步完成了各部件的工程图导出预留，所有非标准件都可通过钣金折弯、简单铣削加工完成，适合个人爱好者、小型工作室自行制作使用，实现3D打印废弃耗材的现场破碎回收，减少塑料浪费，形成桌面级制造的物料循环。
