简易球团制粒压球设备三维结构

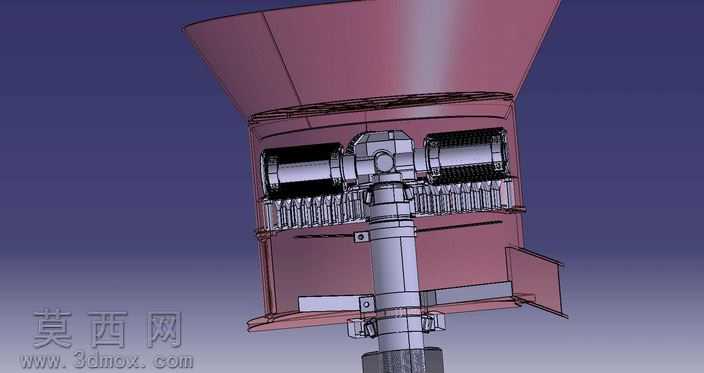

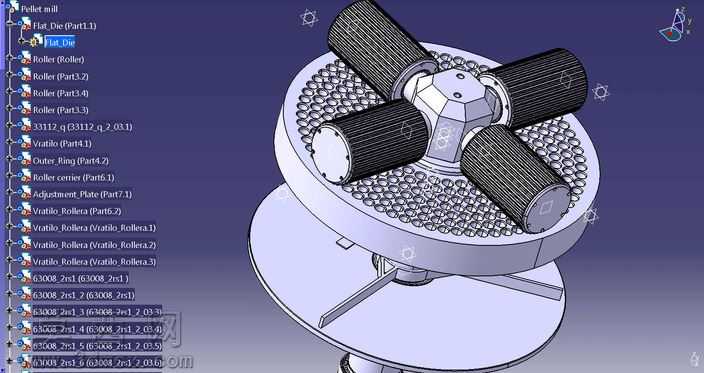

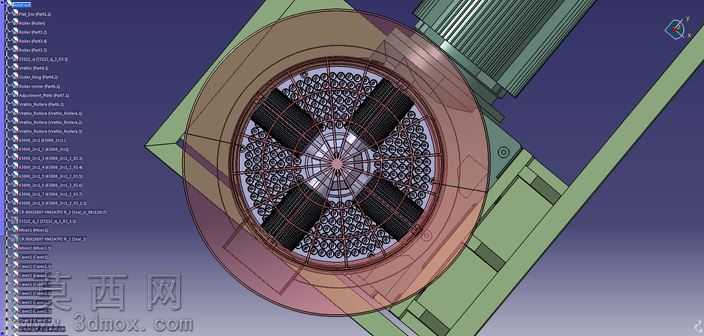

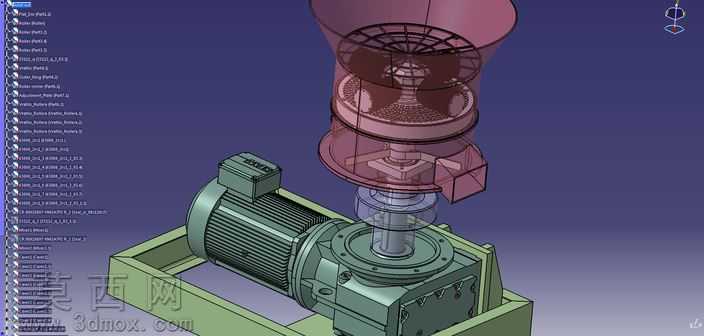

本模型为面向简易球团生产场景设计的演示用制粒压球设备，整体采用三维参数化建模方式完成，建模过程中对设备各功能模块做了清晰的层级划分，便于后续查看结构组成与修改调整。模型整体分为上部进料与成型腔体、中部传动连接结构、下部驱动与机架支撑三个核心部分，各部件装配关系明确，运动副约束设置符合实际机械运行逻辑。上部进料腔体采用半透明可视化材质渲染，可直观观察内部的压辊成型、物料导流结构，进料口设置格栅式初步分流结构，避免大粒径杂物进入成型腔造成卡滞；腔体内部的压制成型组件做了简化但符合功能逻辑的结构表达，可清晰展示物料从进料到挤压成型的流转路径。中部传动结构采用法兰式连接结构，将驱动端的动力稳定传递至上部成型腔体，连接部位做了密封与支撑结构的细节表达，符合重载传动部件的设计规范。下部驱动单元集成了电动机与减速机一体化结构，电机外壳采用铸铁质感材质渲染，散热筋、接线盒等细节结构完整还原，减速机箱体的安装定位孔、连接法兰等特征均做了准确建模；底部机架采用型钢焊接式框架结构，为整套设备提供稳定的支撑基础，机架上预留了设备安装固定的孔位，符合实际设备的安装需求。本模型最初作为客户需求对接阶段的演示文稿配套样机制作，虽未完成最终的量产化细节优化，但完整呈现了简易球团设备的核心工作原理与整体布局，结构逻辑清晰，可作为球团加工类设备设计的参考原型，也可用于相关专业的教学演示、原理讲解场景，帮助理解小型压球制粒设备的动力传递路径、物料成型流程与整体结构组成，为后续同类型设备的细化设计提供基础框架参考。
