带挂钩式圆柱螺旋拉伸弹簧结构设计

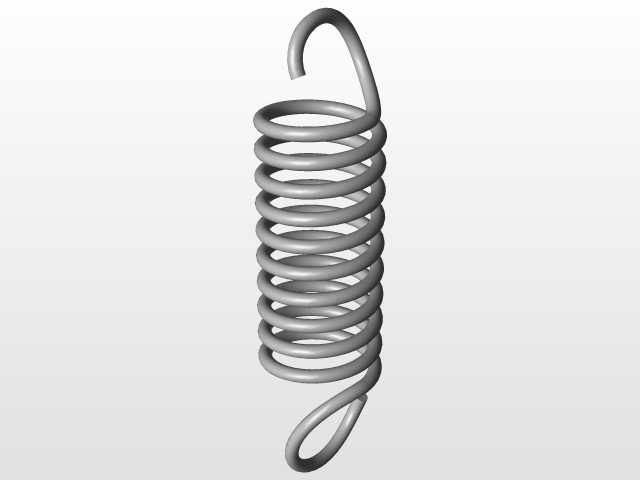

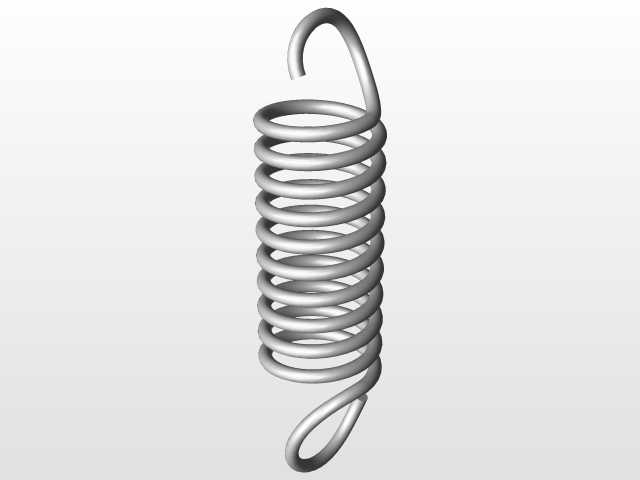

　　在各类机械结构的弹性复位、载荷缓冲、力值输出场景中，拉伸弹簧是应用覆盖度极高的基础弹性元件，本次呈现的带挂钩圆柱螺旋拉伸弹簧，是针对常规安装空间受限、需要两端直接挂接固定的工况完成的结构设计。不同于压缩弹簧依靠端面承压传递载荷的形式，这款拉伸弹簧的两端采用一体成型的半圆挂钩结构，挂钩与弹簧簧丝为同根材料连续卷制而成，不存在焊接拼接带来的应力集中缺陷，能在承受循环拉伸载荷时避免挂钩根部断裂失效。从设计逻辑上看，这类弹簧的簧圈部分在自由状态下是紧密并紧的，无初始圈间间隙，当两端受到轴向拉力时，簧圈才会逐步分离产生弹性变形，这种结构能在有限的轴向安装长度内获得更大的变形行程，相比同等簧丝参数、同等外径的压缩弹簧，

　　拉伸弹簧的有效变形量可以提升30%左右，非常适合安装空间轴向尺寸受限、需要较长工作行程的场合。在实际设备应用中，这类带钩拉伸弹簧的使用场景非常广泛，小到家用电器的舱门复位结构、健身器材的阻力提供部件，大到工业设备的阀门复位机构、输送线的张紧结构、农机的离合回位部件，都能见到这类结构的身影。设计过程中需要重点考量几个核心边界：首先是挂钩的弯曲半径，过小的弯曲半径会在挂钩内侧产生过大的弯曲应力，长期循环载荷下容易出现疲劳裂纹，因此挂钩的内弯曲半径一般不小于簧丝直径的1.5倍，同时挂钩的开口角度需要匹配挂接销轴的直径，既要保证安装时能顺利卡入销轴，也要避免工作过程中出现脱钩风险。其次是弹簧的外径尺寸，需要匹配安装位置的径向空间，

　　避免弹簧拉伸变形过程中与周边结构件发生剐蹭，同时要考虑弹簧受拉时的外径收缩量，通常拉伸弹簧在最大工作载荷下的外径收缩量与旋绕比相关，旋绕比越大收缩量越明显，设计时需要预留足够的径向间隙。再者是弹簧的有效圈数，有效圈数直接决定弹簧的刚度，也就是单位变形量对应的载荷值，在确定簧丝直径、弹簧中径的前提下，有效圈数越多弹簧刚度越小，相同拉力下的变形量越大，设计时需要结合工况需要的预紧力、最大工作载荷、工作行程三个核心参数反推有效圈数，同时要保证弹簧在最大工作载荷下的切应力不超过材料的许用切应力，避免出现塑性变形无法复位的问题。安装边界方面，两端挂接的销轴直径需要与挂钩的圆弧段贴合度足够，销轴过细会导致挂钩受力点集中在开口位置，

　　增大挂钩的掰断风险，销轴过粗则会导致挂钩无法完全挂入，工作中出现滑脱。另外弹簧的自由长度需要匹配安装时的初始中心距，安装完成后弹簧需要承受一定的初拉力，保证设备在非工作状态下弹簧不会出现松晃、异响，初拉力的大小需要根据工况调整，对于需要频繁往复动作的复位场景，初拉力设置为最大工作载荷的10%-15%较为合适，既能保证空载状态下的张紧效果，也不会额外增加工作状态下的载荷负担。从材料选型的角度，这类常规工况下使用的拉伸弹簧多采用碳素弹簧钢丝卷制，经过淬火回火处理后能获得足够的弹性极限和疲劳强度，对于有防腐需求的工况可以采用不锈钢丝卷制，或者在弹簧表面做镀锌、喷塑处理，应对潮湿、腐蚀环境下的使用需求。建模过程中需要重点还原簧丝的螺旋升角、两端挂钩的空间角度，保证挂钩的中心与弹簧的轴线处于同一平面，避免安装后出现偏载，导致弹簧工作过程中发生歪斜、摩擦周边部件，同时要注意簧圈之间的贴合状态，自由状态下有效圈部分完全并紧，仅在挂钩与有效圈连接的过渡位置存在合理的间隙，保证弹簧受力时变形均匀，不会出现局部圈间卡滞导致的刚度异常。
