工业设备用多孔定位连接支架结构设计

　　在各类工业装配场景中，这类带多孔定位结构的连接支架，是跨部件装配环节里最常被忽略却又直接决定整机装配精度的基础构件，它不需要承担整机的核心动力传输，却要在两个独立部件之间建立刚性、稳定且位置精度可控的连接关系，避免设备运行过程中出现连接位偏移、振动松脱或者局部应力集中的问题。从实际应用场景来看，这类支架常被用在液压阀组安装、小型动力单元固定、检测传感器组件挂载、气动回路元件集成等位置，尤其是在空间紧凑的设备舱内部，它可以替代定制焊接的连接座，减少现场焊接带来的热变形、焊后打磨等额外工序，同时能保证安装位置的重复定位精度，方便后期设备维护时的部件拆装更换。

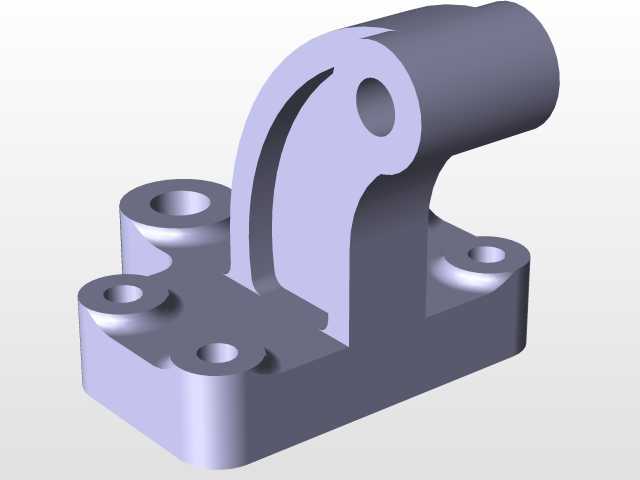

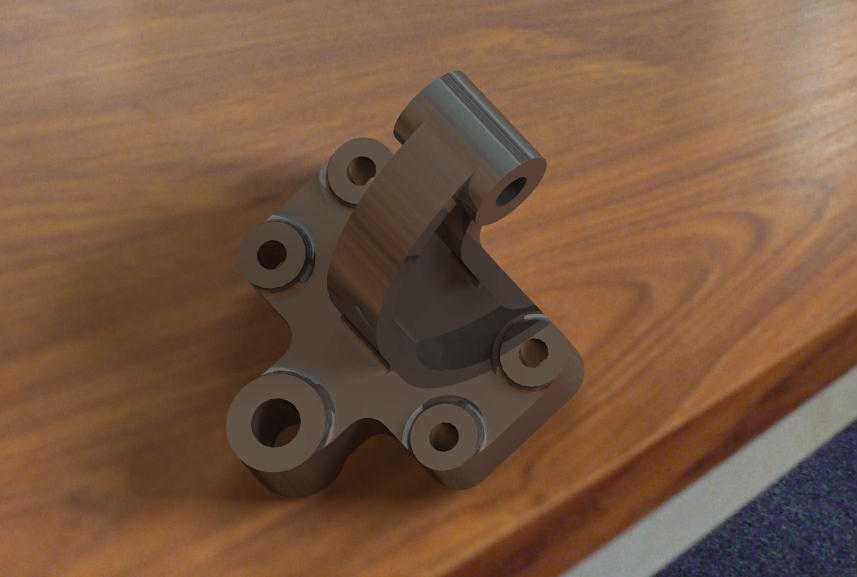

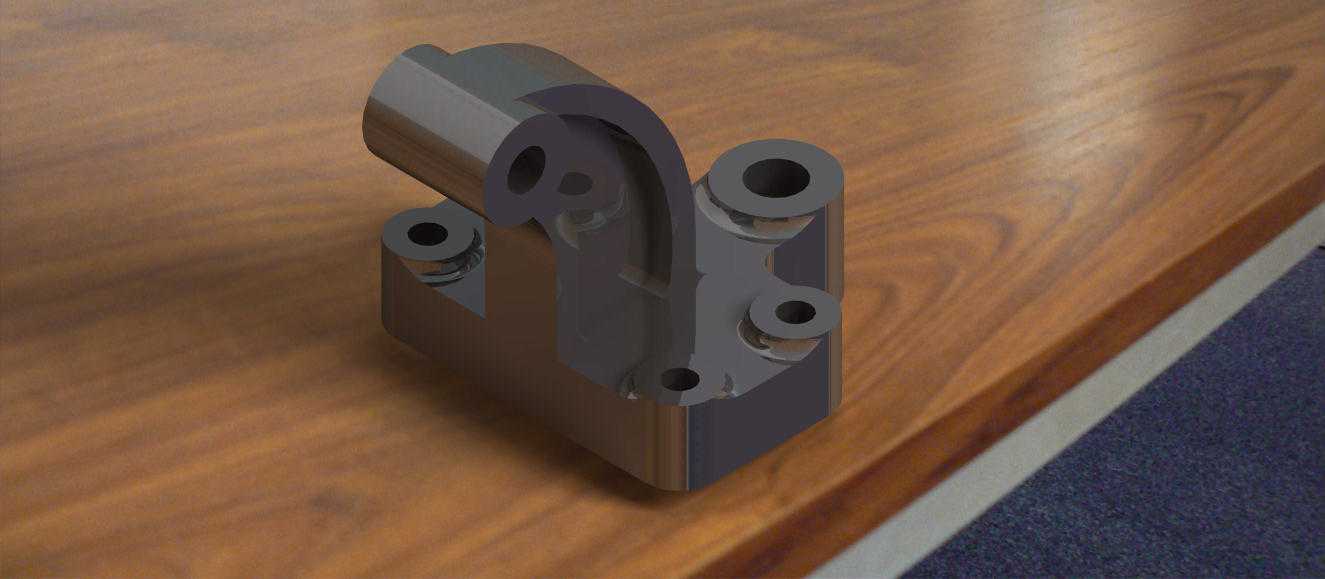

　　从结构设计的角度看，这款支架采用了一体化的块式主体结构，没有采用拼接焊接的形式，整体刚性更好，能承受一定的侧向弯矩与轴向拉压载荷。主体一侧设计了带圆弧过渡的悬臂支撑结构，圆弧过渡位置做了等壁厚处理，避免直角位置出现应力集中，在悬臂的受力核心区域还设置了减重孔，在不降低结构强度的前提下减少了整体重量，同时这些减重孔也可以作为辅助的穿线位或者工艺吊装孔使用。支架的安装基面分布了多个不同规格的螺栓安装孔，其中几个带沉台的通孔是用于穿装螺栓将支架本身固定在大部件的安装面上，沉台设计可以让螺栓头完全埋入支架本体内部，不会突出安装面干涉后续挂载部件的贴合；另外几个带内螺纹的孔位则是用于固定被支撑的零部件，孔位的位置度公差在设计时通常会控制在0.05mm以内，保证被固定部件的安装位置精度，避免出现装配错位。

　　在安装边界的设计考量上，这款支架的底部安装面做了平面度处理，安装时需要与大部件的贴合面保持完全贴合，局部间隙不能超过0.03mm，否则锁紧螺栓后会导致支架本体出现微变形，进而影响上部挂载部件的位置精度。支架的侧向悬臂高度是根据被支撑部件的安装空间预留的，既保证了被支撑部件与下部安装面之间有足够的操作空间，方便后期接管线、调整部件位置，又不会因为悬臂过长导致刚性不足，在设备运行振动时出现共振问题。所有安装孔的孔口位置都做了微小的倒角处理，既可以去除机加工产生的毛刺，避免装配时割伤操作人员或者损坏密封件，也能在穿装螺栓时起到导向作用，提高装配效率。

　　从实际使用的功能特性来说，这类支架不需要做特殊的表面处理，常规的发黑或者喷塑处理即可满足一般工业环境的防锈需求，如果是用在腐蚀环境中，也可以更换不锈钢材质加工，但结构尺寸不需要做调整。它的承重范围通常根据安装螺栓的规格来确定，常规M6规格的安装孔搭配8.8级螺栓的情况下，单组支架可以承受50kg以内的静载荷，如果是有动态冲击的使用场景，还可以在支架与安装面之间增加薄橡胶减震垫，吸收振动能量，避免螺栓出现疲劳松脱。在设计这类支架的时候，通常会先确定两端被连接部件的安装孔位坐标，再反向推导支架的整体轮廓，优先保证安装孔的位置精度，其次再做减重和工艺优化，不能为了外观好看随意调整壁厚或者孔位位置，所有的结构设计都要服务于连接刚性和安装精度这两个核心需求。另外，支架的边角位置都做了小倒角处理，没有尖锐的棱角，避免装配过程中出现磕碰划伤的问题，这也是工业零部件设计里很容易被忽略的细节，却直接影响现场装配的操作安全性。
