内燃机活塞结构三维数模设计

　　在往复式内燃机的核心运动组件中，活塞是直接参与能量转换的关键部件，其结构设计的合理性直接决定了动力输出效率、运行可靠性与整机使用寿命。这款活塞的三维结构设计，完全围绕内燃机实际工况下的受力、散热、密封与运动配合需求展开，建模过程中充分考虑了实际生产加工与装配的边界约束，可直接用于结构校核、运动仿真以及教学演示场景。

　　从实际应用场景来看，这类活塞广泛适配小排量单缸汽油机、通用动力机械以及小型农用动力设备，在设备运行过程中，活塞需要在气缸套内完成高速往复直线运动，承接燃烧室燃气爆炸产生的高压推力，通过活塞销将作用力传递给连杆，最终带动曲轴旋转完成动力输出。整个工作循环中，活塞顶部需要直接接触高温高压燃气，瞬时工作温度可超过两千摄氏度，同时要承受交变的冲击载荷与侧向侧推力，因此结构设计上做了多维度的针对性优化。

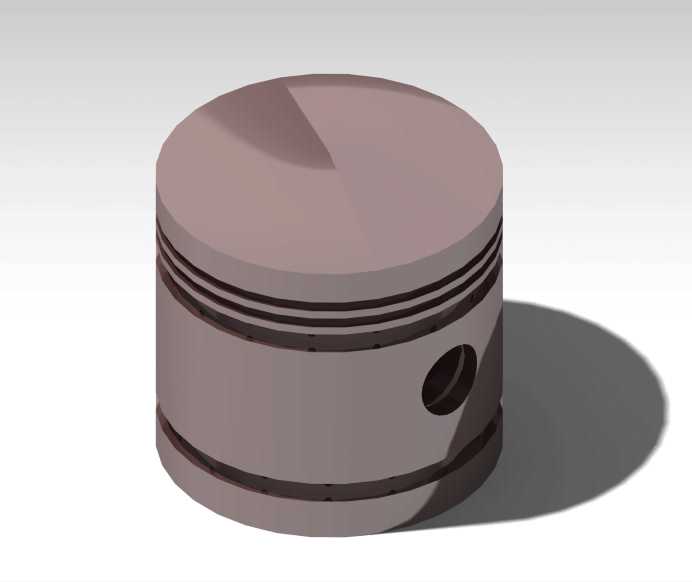

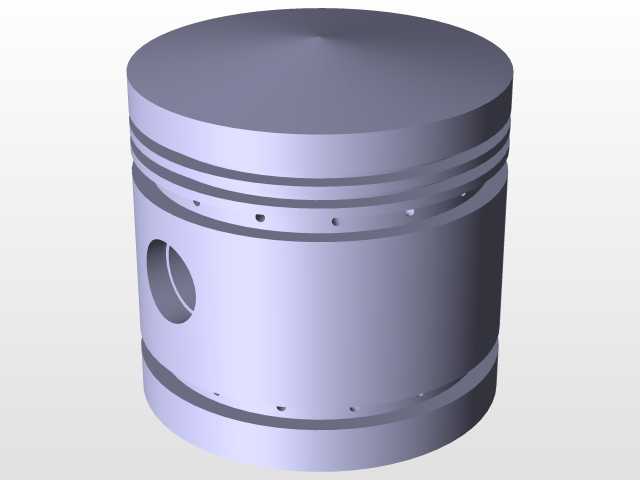

　　外形结构上，活塞整体采用圆柱式主体设计，顶部为平顶结构，这种结构的优势在于加工工艺简单，受热面积相对更小，能够有效降低顶部的热负荷积累，同时平顶结构的燃烧室配合面可以让燃气混合气流的组织更均匀，减少爆震发生的概率。活塞头部位置设计了多道环槽，分别用于安装气环与油环：上部的几道环槽适配气环，作用是密封燃烧室与曲轴箱之间的间隙，防止高压燃气窜入曲轴箱造成动力损失，同时将活塞顶部吸收的热量通过气环传导到气缸壁，再经由冷却系统带走热量；下部的环槽适配油环，作用是在活塞下行过程中刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳，同时在活塞上行时在气缸壁铺覆均匀的油膜，减少活塞与缸壁之间的摩擦磨损。

　　活塞裙部是活塞在气缸内运动的主要导向部位，设计上保留了足够的接触长度，能够有效分散活塞运动过程中受到的侧向推力，避免局部压强过大造成拉缸故障。裙部与头部之间的尺寸差也做了适配，考虑到活塞工作时头部温度高于裙部，热膨胀量更大，建模时预留了合理的热膨胀间隙，防止热态下活塞在缸内卡滞。活塞销孔设置在裙部上方的销座位置，销座部位做了局部加厚处理，用于承受活塞销传递的交变冲击载荷，销孔的同轴度、圆柱度公差在建模时都按照行业通用设计标准做了约束，确保活塞销装配后能够灵活转动，同时不会出现松旷异响。

　　安装边界方面，这款活塞的外径尺寸与对应规格的气缸套内径采用基孔制配合，装配时需要按照分组选配的原则匹配缸套与活塞的配合间隙，间隙过大会造成敲缸、密封不良，间隙过小则会导致热态卡滞。活塞环的装配需要注意各道环的开口位置相互错开，避免开口对齐造成漏气。活塞销与销孔、连杆小头衬套的配合采用过渡配合，装配时需要通过热装工艺将活塞加热后装入活塞销，避免冷态压装造成销孔变形。在运动仿真过程中，需要重点校核活塞在上止点、下止点位置时与气门、曲轴平衡块的运动间隙，防止运动干涉。

　　从设计思路上，整个建模过程完全遵循自上而下的设计逻辑，先确定活塞的行程、缸径、压缩比等核心参数，再依次推导顶部厚度、环槽位置与尺寸、销孔中心高度、裙部长度等关键尺寸，每一处结构都对应实际工况下的功能需求，没有冗余的设计结构。比如环槽的宽度、深度尺寸，完全匹配标准规格的活塞环尺寸，不需要额外定制非标配件，降低后续的维护更换成本；销座位置的加强筋结构，在不增加过多活塞整体重量的前提下，提升了销座部位的结构强度，避免高负荷下销座出现开裂故障。

　　在实际的设备选型与结构设计工作中，这款活塞数模可以直接导入动力总成的装配环境中，完成曲柄连杆机构的运动干涉检查、受力仿真分析，也可以作为教学案例帮助初学者理解内燃机核心部件的结构逻辑与设计要点，所有的结构特征都保留了建模参数，方便根据不同的排量、功率需求调整尺寸参数，快速衍生出适配不同机型的活塞结构。
