跨平面组件连接用耦合铰接结构件

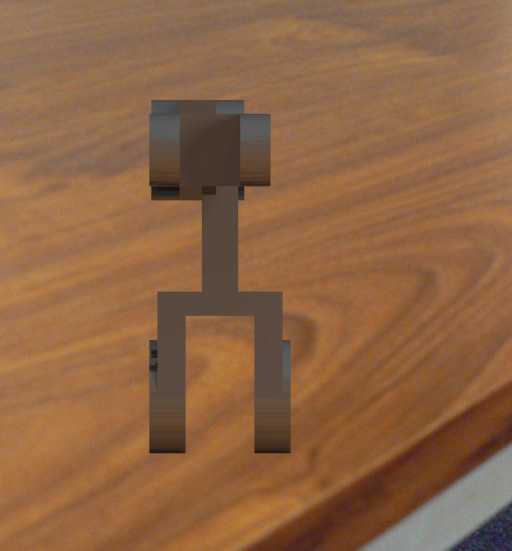

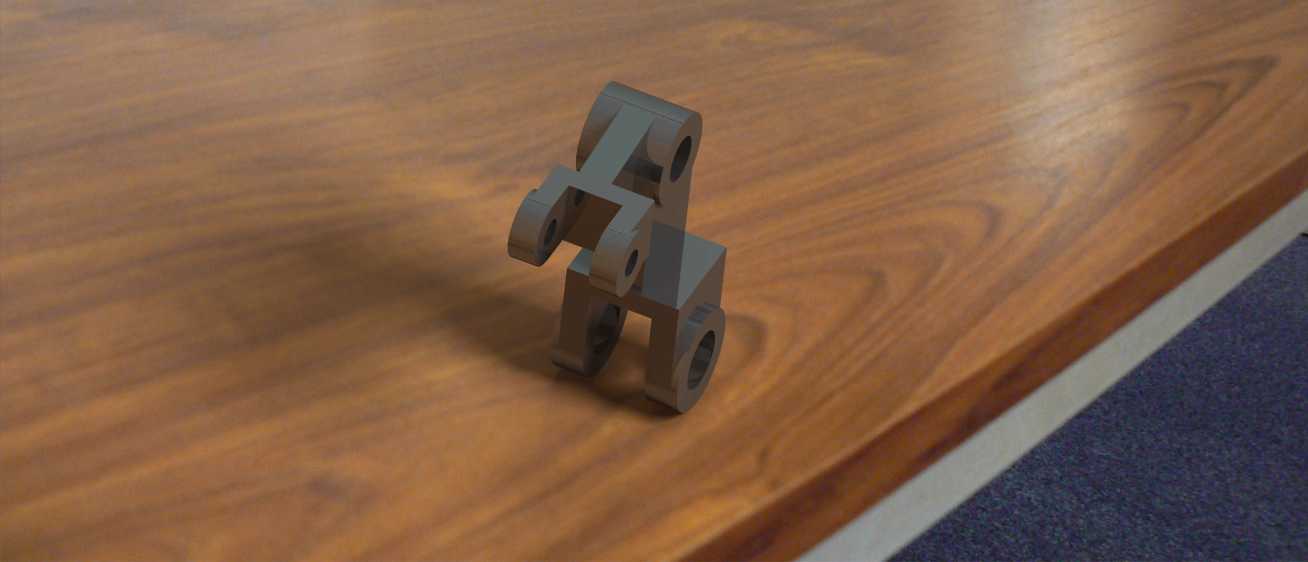

　　在非标自动化产线改造、小型工装夹具搭建以及模块化实验设备组装的场景里，经常会遇到两个运动部件不在同一安装平面、或是同平面内存在相对摆角位移的连接需求，这类需求如果采用刚性直连结构，很容易在设备运行过程中因为装配公差累积、运行振动带来的微位移产生额外内应力，长期运行会出现连接螺栓剪切断裂、安装孔位磨损失圆的问题，严重时甚至会导致运动卡滞、部件脱落的设备故障。这款耦合连接构件就是针对这类跨平面、带相对摆动的组件连接需求设计的，整体采用一体化铰接式结构，主体通过多组带同轴孔的支耳形成多段铰接副，能够在连接两个独立运动部件的同时，补偿两个部件之间的平面度偏差、小角度摆动位移，避免刚性连接带来的应力集中问题。从结构设计逻辑来看，

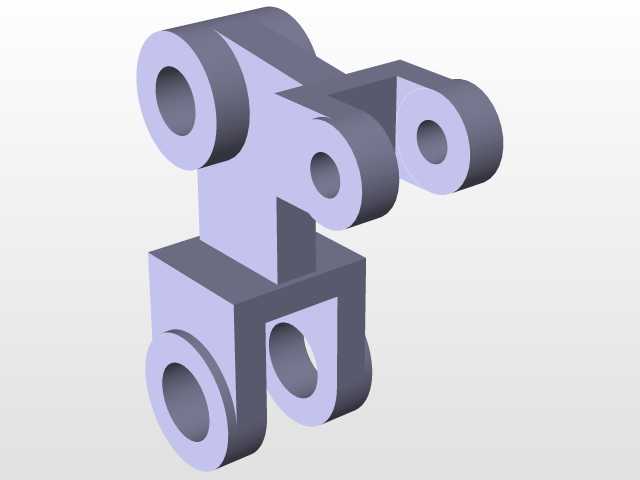

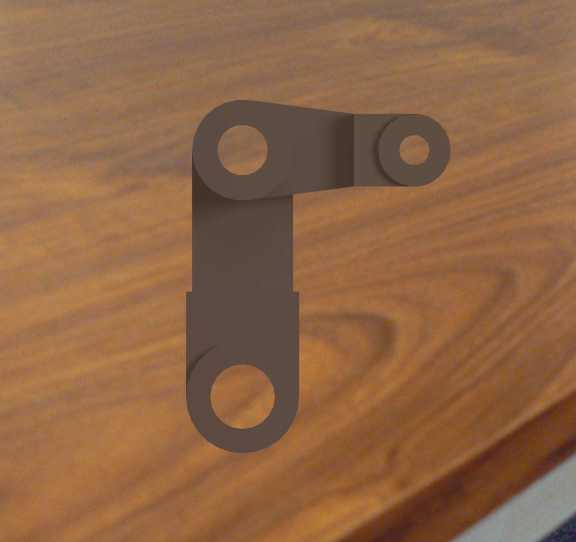

　　这款构件没有采用额外的拼接组装结构，所有铰接支耳与主体连接段为一体化成型结构，减少了拼接结构带来的装配间隙，在长期往复摆动的工况下能保持更稳定的连接精度，不会因为反复受力出现拼接面松动移位的问题。构件上的每一组安装支耳都做了等厚设计，安装孔为同轴精加工通孔，孔位与支耳端面保持垂直，装配时可以直接通过圆柱销或是铰制孔螺栓与被连接部件固定，不需要额外加工调整垫片来补偿孔位偏差，能有效缩短现场装配的调整时间。在安装边界层面，这款耦合件的整体轮廓紧凑，支耳的开孔位置预留了足够的螺栓安装空间，不管是在开放的设备机架上安装，还是在狭窄的工装内部空间布置，都不会出现工具无法伸入拧紧螺栓的问题；构件的摆动角度范围经过结构限位设计，

　　不会出现过摆导致的连接脱开问题，同时能覆盖常规设备里大部分小角度相对位移的补偿需求，不需要额外加装限位结构。实际应用中，这类耦合连接件可以用在小型自动化设备的连杆传动末端，连接驱动气缸与执行摆臂，补偿气缸安装面与摆臂旋转面的平行度偏差，避免气缸杆受到径向力导致密封件过早磨损；也可以用在模块化实验平台的组件拼接中，连接两个可调整角度的功能模块，让模块在调整角度后依然保持稳定的机械连接，不会因为角度偏差出现连接松动；在小型输送线的挡料机构调整结构里，这款构件也能连接调整手柄与挡料板，让挡料板在调整高度、角度的过程中始终保持顺畅的动作传递，不会因为安装面的加工误差出现调整卡滞的问题。从受力特性来看，

　　这款耦合件的主体受力段做了等强度结构设计，在支耳与主体连接的应力集中位置做了圆弧过渡处理，没有尖锐的直角应力集中点，在承受往复推拉载荷、小角度摆动载荷的时候，应力分布更均匀，不会在过渡位置出现疲劳断裂的问题，能满足长期往复运动工况下的使用寿命要求。构件的各铰接转动面之间预留了合理的配合间隙，既不会因为间隙过大导致传动过程中出现明显的回程空程，也不会因为间隙过小在有粉尘、少量油污的工况下出现转动卡滞的问题，常规工况下不需要频繁加注润滑脂也能保持顺畅的摆动动作，降低了设备后期的维护频次。在进行三维建模的时候，这款构件的所有安装孔位、支耳间距、轮廓尺寸都按照实际装配公差要求做了参数化设计，设计人员在选型使用的时候，可以直接根据被连接部件的安装孔距、所需的摆动角度范围调整对应尺寸参数，不需要从零开始绘制结构，能有效缩短结构设计的周期；建模过程中也充分考虑了构件的加工工艺性，所有外形面都可以通过常规的铣削加工完成，没有特殊的异形曲面需要五轴加工，能有效降低零件的加工成本，适合小批量定制加工的场景。
