热工水力系统用Y型安全泄压阀体结构

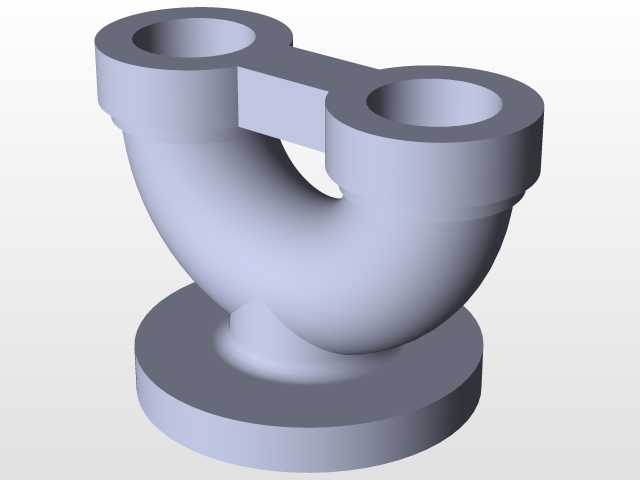

　　法兰上的螺栓孔分布圆尺寸匹配常规同压力等级的管路法兰标准，现场安装时不需要额外制作过渡转接件，可直接与设备或管路上的预设法兰座对接固定。阀体上方两个平行的圆形接口，分别对应泄压出口与系统介质接入端，接口的内径尺寸经过流道仿真校核，保证泄压时介质通流面积满足额定排量要求，接口外壁加厚设计，能够承受管路连接时的拧紧力矩，不会出现接口变形导致密封失效的问题。两个接口之间的连接筋板并非简单的结构加强，在设计时通过有限元应力分析优化了筋板的厚度与过渡圆角，既能够承受两个接口在管路热胀冷缩时产生的拉扯应力，又不会因为筋板过厚导致铸件冷却时出现缩松缺陷。阀体的弧形流道部分采用等壁厚渐变设计，流道内壁的曲率经过多轮流体仿真调整，在民用供热管网、工业蒸汽输送系统、承压热水机组这类带压热工水力回路里，安全泄压部件是最后一道物理防护屏障，而阀体作为所有泄压功能组件的承载基体，其结构合理性直接决定整套保护装置的密封可靠性、泄压响应速度与长期运行寿命。这款Y型布局的阀体结构，在设计阶段就充分考虑了热工现场的实际安装工况与流体流动特性，没有采用常规直角阀体的流道转折设计，而是将两个进出口端设置在同一水平高度，通过平滑过渡的弧形流道连通下方的法兰安装基座，这种结构首先解决了传统直角阀体流道阻力大、泄压时介质紊流冲击导致阀瓣振荡的问题。从安装边界来看，阀体底部的圆形法兰为标准承压连接结构，法兰端面的密封面预留了足够的垫片放置空间，

　　介质从接入端进入阀体后，能够顺着平滑的弧面平稳流向阀瓣密封位置，泄压时介质不会在阀腔内形成涡流，既降低了流阻，也减少了高速介质对阀体内壁的冲蚀，尤其适合热水、饱和蒸汽这类带一定温度的介质工况，避免局部紊流导致的阀体局部温差应力过大。在实际选型应用中，这类阀体适配弹簧直接载荷式安全阀的内部组件，安装在承压水系统的顶部或者管路压力峰值最高的位置，当系统内部压力超过设定阈值时，阀瓣开启，多余的介质顺着弧形流道从泄压出口排出，待系统压力回落至安全值后阀瓣回座密封。设计过程中特意将阀座安装位置设置在底部法兰的中心轴线上，保证阀瓣启闭时的受力方向与法兰安装面垂直，避免阀瓣出现偏磨导致密封面泄漏。阀体的所有外表面转角都做了圆角过渡，

　　没有尖锐的直角结构，一方面是铸造工艺的要求，减少铸件应力集中，避免打压试验时出现应力开裂，另一方面也能减少现场安装维护时的磕碰划伤风险。从承压能力来看，这款阀体的壁厚设计符合公称压力1.6MPa等级的铸件强度要求，能够满足常规供热系统、中小型热水锅炉的压力保护需求，安装时需要注意阀体的流向标识，保证介质接入端与系统侧管路连接，泄压端连接泄压排放管路，避免反向安装导致泄压功能失效。不同于直通式阀体的狭长流道，这款Y型结构的阀腔内部空间充足，后期维护时不需要将整个阀体从管路上拆下，只需要打开底部法兰的连接螺栓，就可以直接取出内部的阀瓣、弹簧等组件进行检修更换，大幅降低了现场维护的工作量。流道内壁的粗糙度要求控制在Ra6.3以内，

　　减少介质流动时的阻力损失，同时也避免粗糙表面积存水垢或者杂质，导致阀瓣关闭时卡涩密封不严。两个顶部接口的端面都设计了凸台密封结构，与外接管路连接时，密封垫片的压缩量能够得到精准控制，不会出现垫片压偏或者压缩量不足导致的外漏问题。在结构强度校核阶段，已经考虑了水锤冲击、温度交变载荷的影响，筋板与流道、法兰的连接位置都做了加大圆角处理，分散应力集中点，即使在系统出现瞬时水锤压力超调的情况下，阀体也不会出现开裂变形。这类阀体结构在实际应用中，除了热水系统外，也可适配压缩空气、低温水等其他中性介质的压力保护场景，只要根据介质特性更换对应的密封件与内部弹簧即可，阀体本身的结构通用性较强，不需要针对不同介质做大幅结构修改。
