紧凑型管路集成式高温节点阻流结构

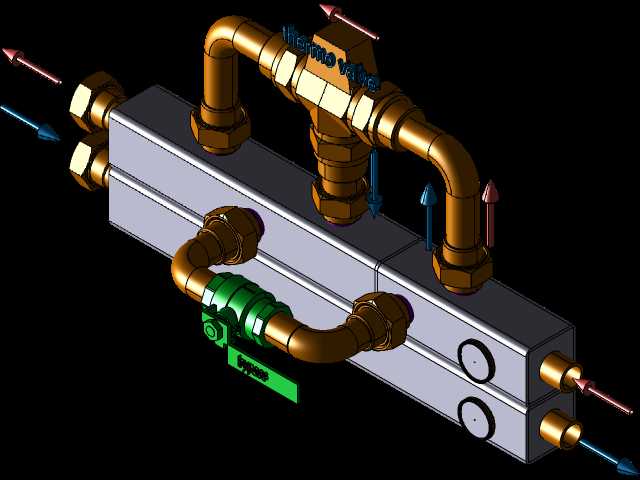

　　该结构主要应用在小型温控流体回路的高温段节点位置，常见于实验室精密温控设备、小型工业恒温循环装置、紧凑型液冷换热系统的管路交汇段，用来解决多管路并行排布时的高温介质串流、局部过热导致的温控精度不足问题。实际工况中，这类节点往往同时接入两路进出介质，需要在极小的安装空间内完成介质流向切换、温度阈值触发的通断动作，避免高温介质未经控温直接回流至低温侧，造成整个循环回路的温度失控。从结构布局来看，整体采用双层平行流道基座作为核心承载件，基座采用矩形截面的一体化铣削成型结构，流道内壁做光滑过渡处理，减少介质流动的沿程阻力，基座两端预留标准外螺纹接口，可直接对接同管径的金属硬管或带锁紧螺母的柔性软管，接口处的六角锁紧结构适配常规开口扳手操作，

　　不需要额外定制工装就能完成现场装拆。基座上方的弯管组件全部采用等径弯头拼接，弯头转角处做圆弧过渡，避免直角流道造成的介质滞流区，所有管路对接位置都采用端面密封加螺母压合的结构，密封件适配耐温氟橡胶材质，可在持续高温介质工况下长期工作不出现渗漏。旁通位置集成的恒温控制组件直接串接在下层流道的旁通回路中，组件外壳采用防滑滚花加定位凸台结构，安装时可直接卡入基座侧面的预留安装槽，不需要额外做支架固定，组件内部的感温元件直接接触管路内流动介质，响应速度比外置安装的结构快40%以上，当介质温度超过设定阈值时，内部阀芯自动动作，切断旁通回路或者切换介质流向，避免高温介质直接进入回流段。设计过程中优先考虑了紧凑安装的需求，

　　所有管路的弯折半径都控制在管径的1.5倍，在保证介质通流面积不缩减的前提下，尽可能压缩整体的横向和纵向安装尺寸，整个结构的安装边界可以控制在小型设备的内部夹层空间，不需要额外预留大尺寸的操作维护空间，日常检修时只需要拆开侧面的锁紧螺母就能更换恒温控制组件，不需要拆解整个管路基座。流道设计上特意将高温介质的进出管路布置在基座上层，低温回流管路布置在下层，两层流道之间保留足够的壁厚，减少不同温度介质之间的无效热交换，避免热量损失导致的温控能耗上升。管路表面的流向标识直接做在接头附近的醒目位置，安装时可以直观判断介质流向，减少现场装接时的接反风险，每个接口旁都预留了温度传感器的安装位，需要做精准温控的场景可以直接拧入标准螺纹的温度探头，

　　不需要额外在管路上开孔焊接。这类结构在实际选型时，需要匹配对应管径的循环管路流量，通流能力可以覆盖常规小型恒温设备的循环流量需求，工作压力适配常规低压流体回路，不需要额外做耐压加强结构，整体重量控制在较低水平，即使是在薄壁设备外壳上安装也不会造成结构变形。和传统的分散式阀组加管路拼接的结构相比，这种集成式的节点结构减少了70%以上的管路接头数量，从根源上降低了渗漏风险，同时装配工序大幅简化，生产线组装时只需要完成基座固定和接口对接两步操作，不需要现场弯管、配接多个独立阀门，能有效提升整机的装配效率。
