汽车铝合金改装产线容器配套工作站结构

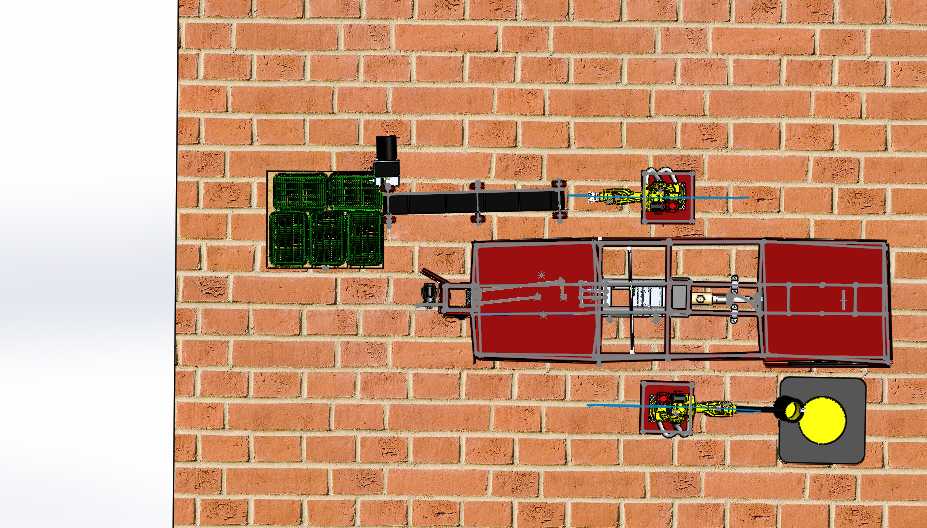

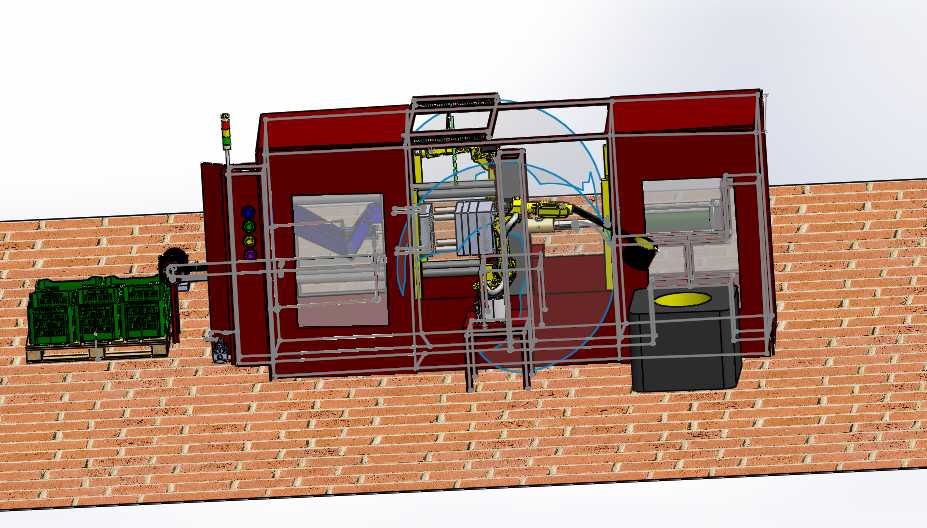

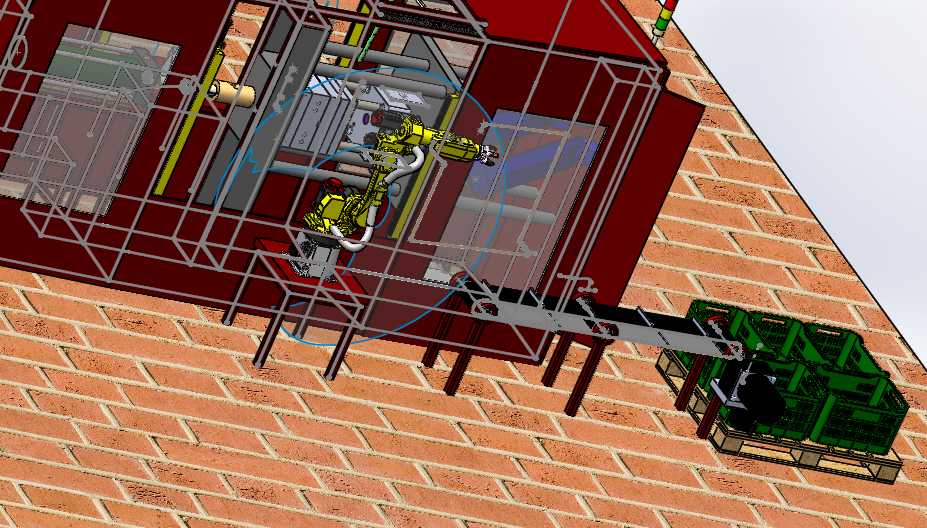

　　这套三维结构对应汽车铝合金改装场景下的容器加工配套工作站，核心服务于铝合金零部件改装环节的工件转运、定位与工序衔接需求，适配改装厂多品种小批量的柔性生产特性。从现场布局来看，工作站采用半封闭防护框架设计，外围框架采用型钢焊接成型，侧面预留透明观察窗兼顾安全防护与生产状态可视需求，框架底部通过膨胀螺栓与砖质地基固定，安装边界需预留单侧1.2米的维护通道，整体占地尺寸控制在长6.8米、宽4.2米范围内，适配多数中小型改装车间的层高与场地条件。核心执行单元采用六轴工业机器人，安装位置位于工作站中部偏左的抬高基座上，基座高度设置为0.75米，刚好匹配机器人最大作业半径覆盖范围，可同时兼顾左侧上料位的工件取放、

　　中部加工位的辅助定位以及右侧输送线的成品转运需求，机器人末端配置快换接头结构，可根据不同工序快速切换夹持、定位、辅助压紧等不同功能的执行端，无需整体拆解更换工装，大幅缩短换型时间。右侧配套的输送线采用辊道式结构，线体高度与机器人作业基准面齐平，末端衔接托盘定位工位，可承载带绿色周转箱的铝合金容器成品，托盘底部设置定位销结构，与输送线末端的限位挡块配合实现精准停位，定位精度控制在±0.5mm范围内，满足后续码垛或转运的定位要求。防护框架顶部预留三色警示灯安装位，可实时反馈工作站运行、故障、待机三种状态，框架内部排布的管线采用拖链内置式设计，避免机器人运动过程中管线剐蹭磨损，气路与电路分槽排布，减少信号干扰风险。从设计思路上，

　　这套结构没有采用标准化量产产线的刚性布局，而是针对改装厂工件尺寸波动大、工序调整频繁的特点，所有工装夹具的安装位都预留了T型槽调节空间，夹持范围可覆盖长度0.3米到1.2米的不同规格铝合金容器，无需重新加工安装板即可完成适配。左侧上料位设置了可翻转的定位靠模，工人放置工件时可直接靠紧定位面，无需反复调整位置，靠模表面包覆聚氨酯垫层，避免铝合金工件表面产生磕碰划伤，符合汽车改装件对外观质量的要求。工作站的安全设计方面，防护门采用安全联锁结构，一旦防护门被意外打开，机器人会立即触发安全停止信号，输送线也同步暂停运行，避免安全事故。地基部分的砖面结构并非简单的装饰层，而是在混凝土基础上铺设了防滑耐磨砖，既方便日常清理铝屑与油污，

　　也能减少人员走动时的滑倒风险，砖缝填充耐油污密封胶，避免切削液渗入地基造成腐蚀。在实际应用中，这套工作站可替代传统人工转运、定位的作业模式，单工位可减少2名操作工人，作业效率提升40%以上，同时机器人重复定位精度可达±0.08mm，能保证每个铝合金容器在加工过程中的位置一致性，减少因人工定位偏差造成的加工废品。管线排布上，所有从地面引出的线缆与气管都从基座底部的穿线孔进入设备内部，外部无裸露管线，避免车间内转运工件的叉车剐蹭管线造成故障。输送线的驱动端设置在尾部，采用减速电机直连辊道的传动方式，传动效率高且维护方便，线体侧面预留了传感器安装位，可根据需求加装工件到位检测、满料检测等传感元件，后续可直接接入车间的生产管理系统，实现生产数据的实时采集。整体结构的受力经过校核，机器人基座部分采用加厚钢板焊接，内部设置加强筋，可承受机器人高速运动时的倾覆力矩，即使在最大负载全速运行的状态下，基座振幅也控制在0.1mm以内，不会影响定位精度。防护框架的立柱采用80*80的方管，壁厚4mm，可承受侧向1000N的冲击力，满足工业设备安全防护的强度要求。
