双孔插拔式接线端子结构设计

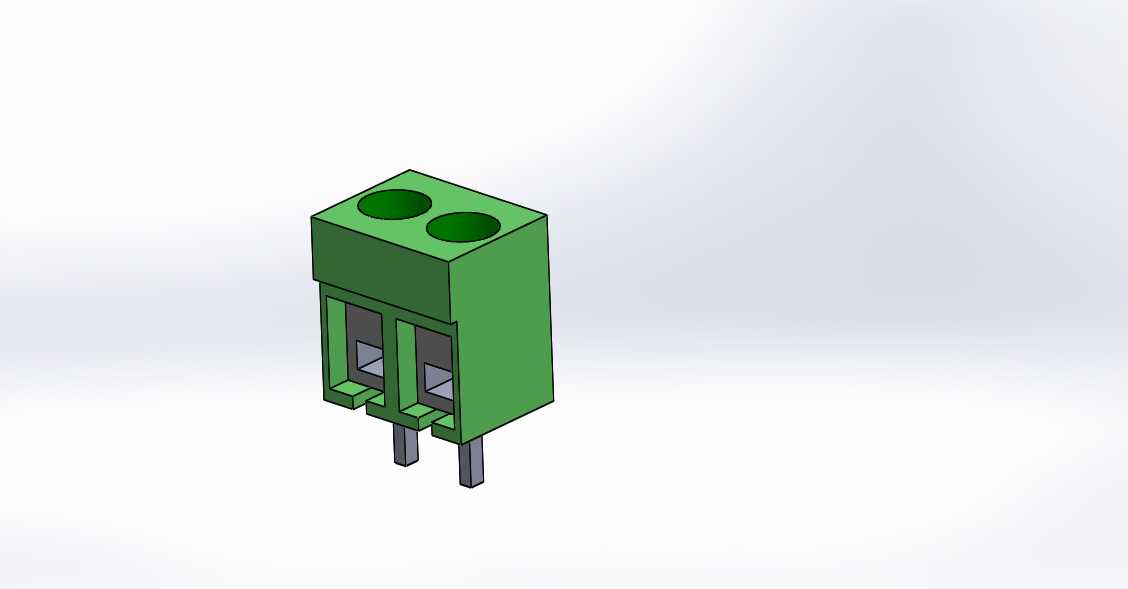

　　在低压电气控制回路、小型电子设备内部布线、车载电控单元的接线场景中，这类双孔插拔式接线端子是解决多股导线快速分线、稳固连接的核心基础配件，日常做设备电控柜布线、小型消费电子内部接线时，经常会用到这类结构件，它替代了传统导线铰接后缠绝缘胶带的粗放接线方式，能让线路连接点的接触可靠性、后期维护便利性提升不少。从结构设计逻辑来看，这款端子采用上下分体式的插拔结构，上部为绿色绝缘基座，预留两个圆形进线孔，孔内壁做了轻微的倒角处理，方便硬导线或者压接了冷压端头的软导线顺利插入，不会出现导线铜丝散丝卡滞在孔口的问题；基座下部对应设置两个独立的接线腔，每个腔体内部预留了螺丝锁紧的空间，实际使用时导线插入进线孔后，拧紧腔体内部的锁紧螺丝，

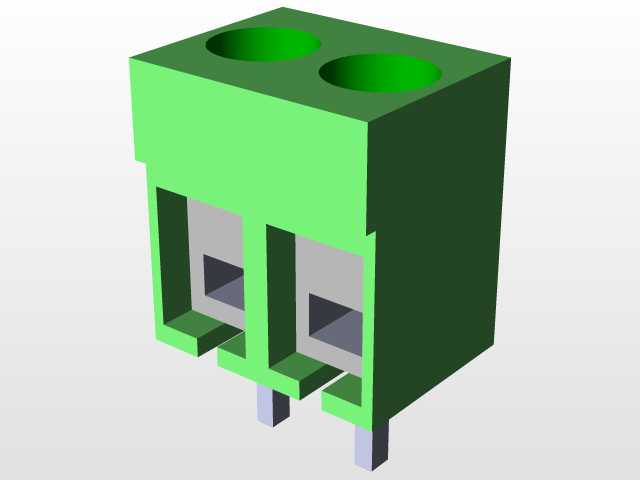

　　就能将导线铜芯牢牢压接在导电金属件上，避免设备运行过程中受震动拉扯出现接线松脱、接触不良打火的问题。下部的插脚采用直插式设计，两个金属插脚的间距做了标准化设定，能够直接适配市面上常规间距的PCB板焊盘，或者配套的底座插座，不需要额外做转接处理，插脚根部做了台阶限位，插入PCB焊接时能控制插入深度，避免插脚过深顶到上部的锁紧结构，或者插入深度不足导致焊接后结构松动。绝缘外壳选用亮绿色工程塑料材质，一方面是电气行业里这类绿色常用来标识接地或者弱电信号回路，方便布线时快速识别线路类型，另一方面工程塑料的绝缘性能、阻燃等级都能满足低压电气场景的使用要求，外壳的棱角处都做了小圆弧过渡，没有尖锐的飞边毛刺，生产注塑时容易脱模，

　　装配时也不会划伤操作人员的手。从安装边界来看，这款端子整体为方块式结构，宽度方向刚好覆盖两个接线位的尺寸，不会占用过多PCB板上的安装空间，高度方向从插脚底部到基座顶面的尺寸控制得比较紧凑，在空间局促的小型电控盒、车载电子模块内部安装时，不会和周边的电容、继电器等元器件产生空间干涉；两个进线孔的孔径适配常规0.5-2.5平方毫米的铜芯导线，覆盖了大部分弱电信号回路、小功率供电回路的导线线径范围，不需要针对不同线径准备多种规格的端子，能减少物料备货的种类。在实际选型应用时，这类端子常被用在车载电控模块的内部接线、小型开关电源的输出端接线、智能家居控制板的外接线路连接场景中，相比螺丝直接锁在PCB焊盘上的接线方式，

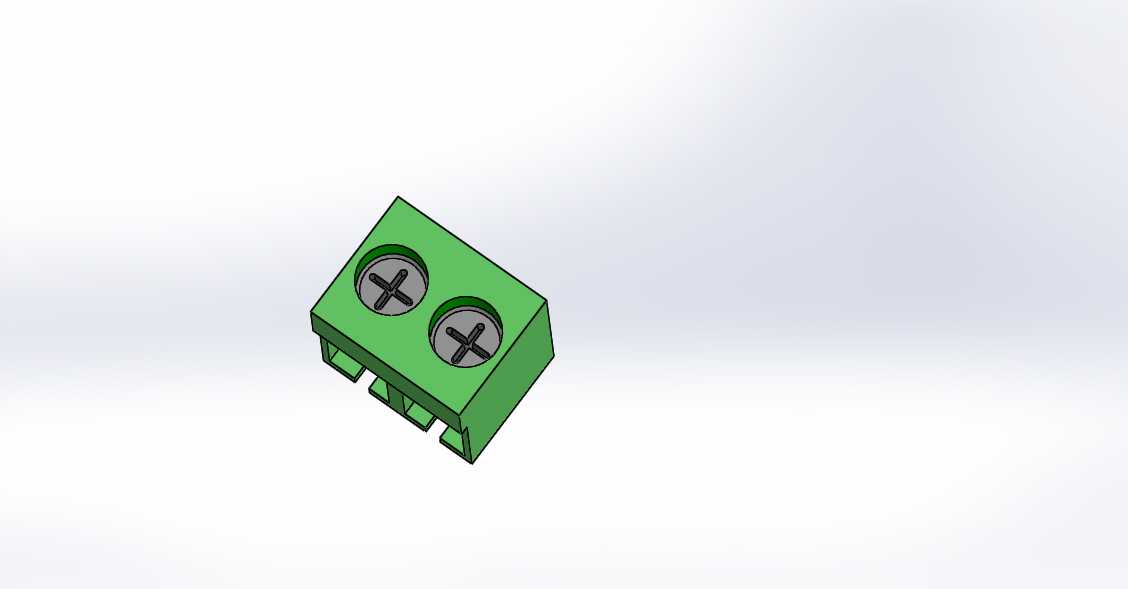

　　这种插拔式结构如果后期需要更换控制板，只需要把上部的接线基座拔下来，不需要松开每一根导线的锁紧螺丝，能大幅提升现场维护的效率，也避免反复拆装螺丝导致PCB焊盘脱落的问题。设计时特意将两个接线腔做了独立的隔断结构，两个腔体之间有塑料筋条分隔，哪怕接线时导线铜丝有少量外露，也不会出现相邻两个接线位短路的问题，提升了接线的安全冗余；基座上部的两个进线孔为沉孔设计，锁紧螺丝的头部完全藏在沉孔内部，不会突出基座顶面，多个端子并排安装时不会互相干扰，也能避免螺丝头部意外触碰周边金属构件造成短路。插脚的截面尺寸做了精准控制，和配套插座的夹持力经过匹配，既不会因为太松导致接触电阻过大发热，也不会因为太紧导致插拔时需要过大的力度，损坏PCB板的焊接点；外壳的塑料材质选用耐温等级满足常规电子设备的工作温度范围，在设备长期运行产生的温升环境下，不会出现外壳变形、锁紧结构失效的问题。
