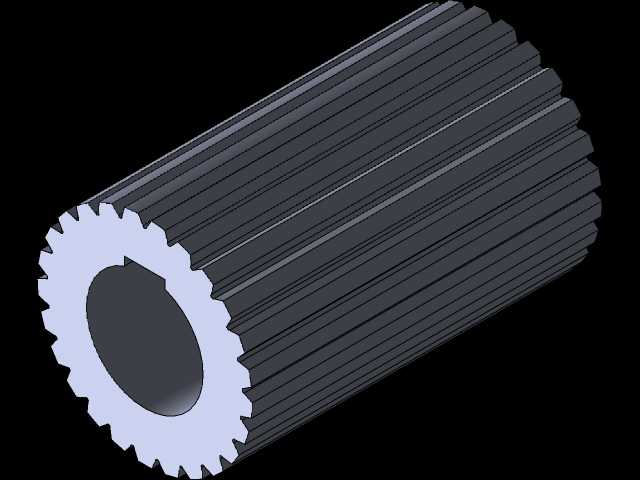

这类带内键槽的外齿花键套,在重载传动场景里的应用占比一直不低,最常见的就是工程机械行走机构、机床主轴进给单元、重型输送机的动力传递链路里,作为轴与传动齿轮、链轮之间的扭矩传递衔接件,相比普通平键连接的轴套,它的齿面接触面积更大,单位面积承受的挤压应力更小,能在频繁正反转、冲击载荷的工况下保持更稳定的传动精度,不会像单键连接那样容易出现键槽压溃、滚键的失效问题。
从结构设计逻辑来看,这个零件的内孔采用单键槽设计,主要是为了和配套的动力输出轴实现周向固定,键槽的尺寸公差需要严格匹配GB/T 1095的平键槽标准,两侧面的粗糙度要控制在Ra1.6以内,避免装配后出现间隙导致传动冲击;内孔的直径公差一般选H7级,和轴的配合采用过渡配合,既保证装配时的同轴度,也方便后期维护拆卸。外齿部分采用矩形花键齿形,齿的数量根据传递扭矩的大小匹配,齿侧的配合公差选滑动配合还是固定配合,完全看实际使用场景:如果是需要轴向滑移的换挡机构,齿侧间隙要留0.03-0.05mm,如果是固定传动的连接场景,齿侧采用过盈配合,避免传动过程中出现齿面磨损。
实际选型建模的时候,首先要确定安装边界尺寸:内孔直径要和对接轴的直径完全匹配,键槽的深度、宽度要和所选平键的规格对应,外齿的大径、小径、齿厚尺寸要和配对的内花键参数完全一致,齿向的公差要控制在0.02mm以内,避免装配后出现卡滞、传动别劲的问题。零件的总长度要根据安装空间的轴向尺寸确定,两端要做1×45°的倒角,既方便装配时的导向,也能去除加工后的毛刺,避免安装时刮伤配合件的表面。
从加工工艺的角度倒推设计合理性,外齿部分如果采用滚齿加工,齿根的圆角半径要匹配滚刀的参数,避免应力集中在齿根位置,在重载冲击下出现断齿问题;内孔键槽的加工采用插削或者线切割加工,键槽的对称度公差要控制在0.02mm以内,否则装配后键的受力会偏载,一侧面过早磨损。零件的材料一般选40Cr调质处理,硬度达到HB240-280,齿面如果是高频使用的重载场景,可以做高频淬火处理,硬度达到HRC45-50,提升齿面的耐磨性能,延长零件的使用寿命。
在实际装配场景里,这类花键套安装时要先清理内孔和外齿的毛刺、铁屑,配合面涂抹少量润滑脂,避免干摩擦导致的初期磨损;如果是固定连接的花键副,装配后要在端面加装锁紧挡圈,防止轴向窜动导致花键套移位,出现传动脱开的故障。日常维护的时候,要定期检查齿面的磨损情况,如果齿侧间隙超过0.1mm,就要及时更换,避免间隙过大导致传动冲击,损坏上下游的其他传动零件。
建模过程中,外齿的齿形绘制要严格按照花键标准的参数生成渐开线或者矩形齿廓,不能随意简化齿形,否则生成的工程图会出现参数错误,直接影响后续的加工精度;内孔的键槽位置要和外齿的齿槽位置做相位对应,一般会把键槽的对称线对准外齿的齿顶或者齿槽中心,方便加工时的找正,也能保证传动时的受力均匀,避免偏心带来的振动问题。
