特拉巴霍索波特台地酒店地面支撑框架结构

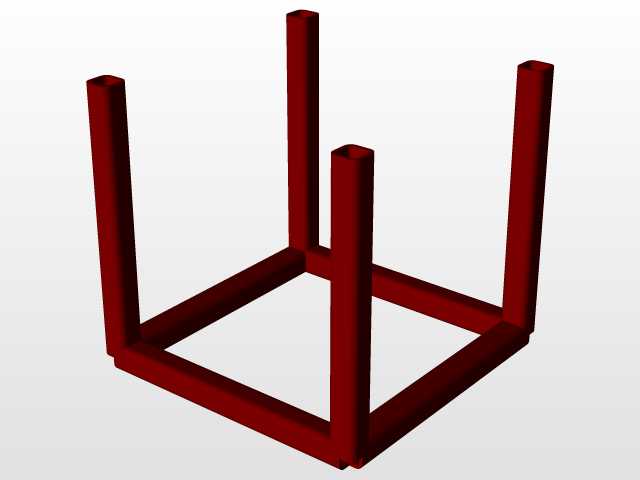

　　该支撑框架结构主要应用于酒店台地区域的地面承载场景，适配1/2m×1/2m的地面安装边界，作为台地模块的基础承重构件，承担上部铺装、行人荷载及小型陈设的重量传递作用，在户外台地、临建设施的模块化搭建场景中，可快速完成基础支撑单元的拼接组装，无需现场大规模浇筑作业，适配文旅项目、临时商业点位的快速落地需求。从结构设计逻辑来看，整体采用方管型材拼接的框架形式，四根竖向立柱作为主要承重传力构件，底部设置双层边框形成的矩形承载底座，立柱与底座边框采用满焊连接工艺，保证节点处的抗扭、抗剪性能，避免长期荷载作用下出现节点变形或松动问题。竖向立柱的高度可根据台地的抬升需求做适配调整，本次呈现的结构单元为标准模块，立柱顶端预留有拼接接口，

　　可与上部的台地面板支撑龙骨直接对接，底座边框的型材截面尺寸经过荷载验算，在满足1.5kN/㎡的均布活荷载要求下，尽可能控制型材壁厚，兼顾结构强度与材料成本的平衡。在实际安装过程中，单个框架单元的安装边界严格控制在500mm×500mm的正方形范围内，相邻单元之间可通过边框上预留的螺栓孔位进行横向连接，形成连续的台地支撑体系，底座底部可搭配可调脚座，适配现场不平整的基础地面，通过调整脚座高度保证所有框架单元的顶面处于同一水平面上，为上部台地面板的铺设提供平整的支撑基准。结构的型材选型优先考虑户外使用的耐候需求，若采用碳钢材质需做热浸镀锌或喷塑防腐处理，若采用铝合金材质则可直接适配户外潮湿、多雨的使用环境，避免长期使用后出现锈蚀变形，

　　影响台地整体的结构稳定性。从建模逻辑来看，该结构采用自下而上的装配建模方式，先绘制单根方管型材的截面轮廓，通过拉伸命令生成基础型材零件，再根据框架的尺寸参数完成零件的定位装配，对立柱与底座的连接节点做焊缝特征的还原，保证模型与实际加工工艺的一致性，方便后续直接导出工程图纸用于型材下料、焊接加工。在结构细节处理上，立柱的顶端做了封板处理，避免杂物进入型材内部造成积水腐蚀，底座边框的转角处采用45度拼焊工艺，保证边框外边缘的整齐度，同时提升转角节点的连接强度，避免直角拼接处出现应力集中导致的焊缝开裂问题。该类模块化支撑框架相比传统的混凝土台地基础，具备可拆装、可重复利用的优势，在临时展会、快闪商业空间、户外临时休憩区的搭建场景中，

　　可大幅缩短施工周期，降低现场施工的建筑垃圾产生，项目结束后可全部拆解转运至其他场地重复使用，具备较好的经济性与环保属性。在结构验算环节，需重点校核竖向立柱的长细比，避免在荷载作用下出现失稳问题，同时验算底座边框的挠度变形，保证在额定荷载作用下边框的最大挠度不超过跨度的1/500，避免上部台地面板出现翘曲、不平的问题。对于有更高荷载需求的台地区域，可通过加密框架单元的布置间距、加大型材截面尺寸的方式提升整体承载能力，该标准模块可作为基础单元灵活适配不同的荷载与尺寸需求，无需重新设计整体结构体系，仅需调整单元布置密度即可满足不同场景的使用要求。
