四通式径向连接管路转接接头结构

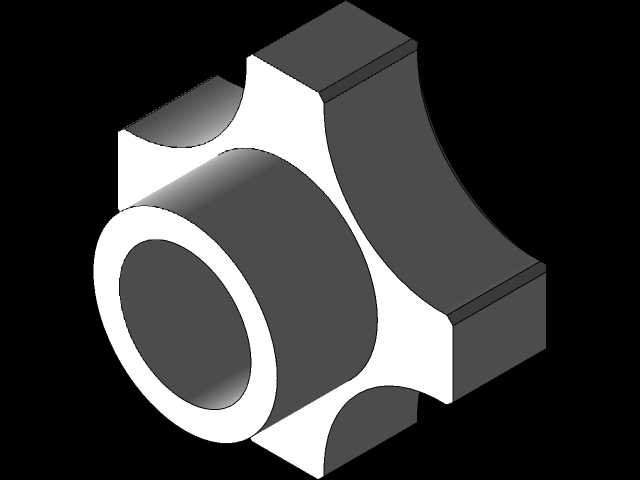

　　这类四通转接结构常见于多支路流体输送管路系统中，在液压站油路分配、气动控制回路分支、低压给排水管路分流场景下都能见到它的应用，核心作用是实现单路输入向三个垂直方向输出的流体路径转换，减少管路弯折次数，降低流阻损失，同时压缩管路排布的占用空间。从结构形态来看，主体采用中心圆筒加三个周向均布凸台的构型，中心通孔为流体主流通通道，三个凸台端面均为平整安装面，可直接对接同管径的管路接头，相邻凸台之间采用大圆弧过渡，避免直角结构带来的应力集中问题，同时减少流体在转角处的涡流产生。设计过程中首先要匹配主通路的通径尺寸，中心圆筒的内径需要对接入管路的流量做校核，保证三个支路同时通流时，主通路的流速不会超出介质允许的流速范围，

　　比如液压油介质下流速控制在3-5m/s，压缩空气介质下控制在8-12m/s，避免压损过大。三个凸台的外伸长度需要考虑安装操作空间，凸台端面的连接孔位要和对接接头的安装尺寸完全匹配，端面的平面度公差控制在0.05mm以内，保证密封件安装后不会出现渗漏。圆弧过渡段的曲率半径不能小于凸台壁厚的1.5倍，一方面是避免注塑或者铸造过程中出现壁厚不均导致的缩孔缺陷，另一方面是承压状态下，圆弧段的应力分布更均匀，不会出现应力突变导致的结构开裂。安装边界上，这类接头的中心圆筒外径决定了最小安装开孔尺寸，三个凸台的外轮廓最大尺寸要预留出扳手操作的空间，相邻两个凸台之间的夹角为90度，安装时可以根据管路走向选择任意一个凸台作为输入口，

　　其余三个作为输出口，不需要额外调整接头角度，适配性更强。结构壁厚的设计需要结合工作压力做计算，低压工况下（1.6MPa以内）壁厚取通径的1/8即可，中压工况下需要适当增加壁厚，同时在凸台和中心筒的连接位置增加加强筋结构，不过这款结构采用大圆弧过渡已经可以满足常规中低压工况的强度要求，不需要额外加筋，减少了加工工序。实际使用中，这类接头的密封通常采用端面O型圈密封或者螺纹密封，凸台端面上预留的密封槽尺寸要和所选O型圈的线径、内径匹配，压缩量控制在15%-25%之间，既保证密封效果，又不会因为压缩量过大导致O型圈过早老化失效。流道内壁的粗糙度要控制在Ra3.2以内，减少介质流动时的阻力，同时避免内壁粗糙面残留介质杂质，

　　尤其是在输送有洁净度要求的介质时，内壁粗糙度还需要进一步提升。和传统的多个弯头拼接的管路结构相比，这种一体成型的四通转接接头减少了三个连接点，也就减少了三个可能出现渗漏的风险点，同时整体结构的刚性更好，管路运行时的振动不会导致接头松动，长期运行的可靠性更高。建模过程中，先绘制中心圆筒的基础特征，再通过阵列方式生成三个周向均布的凸台，之后对连接位置做倒圆角处理，最后切除中心通径和各个支路的通孔，整个建模过程参数化关联，修改通径尺寸时，凸台尺寸、过渡圆角、壁厚都可以同步更新，方便快速适配不同管径的使用需求。需要注意的是，三个凸台的端面要和各自的通路轴线保持垂直，垂直度公差控制在0.03mm以内，避免对接管路时出现偏斜，导致密封失效或者管路产生附加应力。在一些有重量要求的应用场景下，还可以在不影响结构强度的前提下，对凸台非安装面做减重处理，不过常规工业应用中优先保证结构强度，不需要额外减重，避免增加加工成本。
