异形传动齿轮箱壳体结构设计

　　在各类中小型传动系统的布局里，这类异形结构的齿轮箱壳体往往承担着比常规方正箱体更复杂的适配作用，它不需要适配标准化的安装基面，反而要贴合设备内部局促的异形安装空间，在输送线转角驱动单元、小型包装设备的侧装传动组、非标自动化工位的间歇传动模块里，这类非对称轮廓的箱体能避开周边的走线、气动管路与相邻执行件的运动干涉，不用额外设计转接支架就能直接完成固定，大幅压缩传动单元的整体占用空间。从实际使用的角度看，这个箱体的核心作用是为内部啮合的齿轮副、支撑轴承提供稳定的封闭容纳空间，一方面要保证齿轮啮合区域的润滑脂不会出现泄漏，避免污染周边的加工物料或传动带面，另一方面要隔绝车间环境里的金属切屑、粉尘、切削液飞溅进入啮合区，

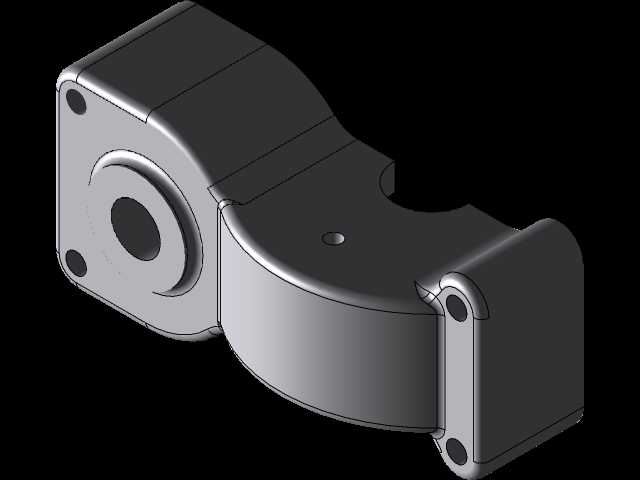

　　防止齿轮齿面出现磨粒磨损，延长整套传动组件的维护周期。箱体上预留的多个安装孔位，分别对应输入侧轴承座、输出侧端盖、箱体自身的设备固定点位，还有顶部的注油工艺孔，每个孔位的同轴度、端面垂直度都直接影响内部齿轮的啮合间隙，要是孔位公差控制不当，很容易出现齿轮传动卡滞、运转噪音偏大、轴承偏磨发热的问题。做这个壳体的结构设计时，首先要先敲定内部齿轮副的中心距与排布走向，根据齿轮的最大回转外径确定箱体内部的空腔边界，避免箱体内壁和转动的齿轮发生剐蹭；之后再结合设备端给出的安装空间轮廓，把箱体的外部轮廓做适配性的修形，比如图中这个箱体下半段的圆弧过渡、侧面的内凹避让结构，都是为了躲开相邻部件的运动轨迹，同时还要保证箱体壁的厚度均匀，

　　避免铸造或者3D打印成型的时候出现壁厚差过大导致的缩孔、变形问题。箱体边角位置的圆角处理，不只是为了外观规整，更重要的是降低应力集中，在设备启停产生冲击载荷的时候，直角边角很容易出现应力开裂，倒上合适的圆角之后能大幅提升箱体的抗冲击能力。安装边界的设计上，输入侧的法兰端面是整个箱体的主要定位基准，端面上三个呈三角分布的固定孔，能保证箱体和动力输入端的连接刚性，不会因为传动扭矩的反作用力出现偏斜；输出侧的凸台结构要和配套的端盖形成止口配合，保证输出轴的回转中心和箱体基准的同轴度，侧面的两个固定耳位是辅助安装点位，用来把箱体锁紧在设备的安装立板上，抵消齿轮传动时产生的径向力。设计过程中还要提前考虑装配工艺性，

　　箱体的空腔开口尺寸要能满足内部齿轮、轴承、轴套的顺利装入，不能出现零件放不进去或者装配时需要强行压入的情况，内壁的加强筋布局要顺着载荷传递的方向设置，既可以提升箱体的整体刚性，减少传动过程中的箱体共振，又不会额外增加过多的箱体重量。这类异形齿轮箱在实际选型替换的时候，不能只看输入输出轴的轴径和传动比，一定要核对箱体的外部轮廓和安装孔位的相对位置，哪怕中心距一致，要是外轮廓和设备内部的避让空间不匹配，也没办法直接安装替换，很多非标设备的传动箱都是定制化的轮廓，就是为了在有限的空间里完成动力传递的布局，这也是这类异形箱体和通用标准齿轮箱最大的区别。
