直角通路液压流体连接接头结构

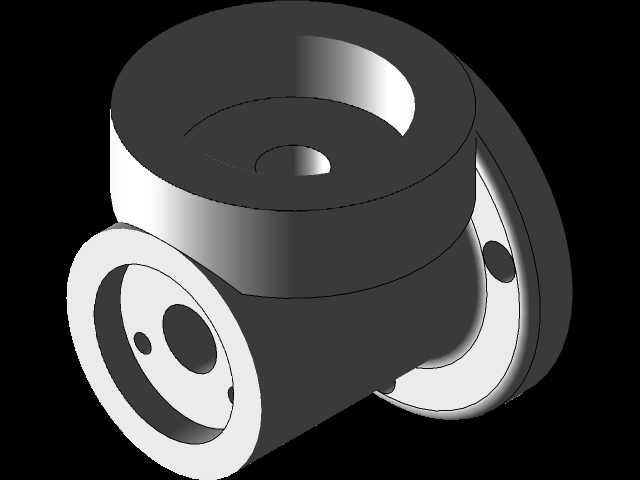

　　在液压系统的管路布设场景中，这类直角通路的连接接头是解决管路转向、多通路汇流排液需求的核心连接件，常见于工程机械液压站、机床液压夹紧回路、注塑机锁模油路等需要改变流体传输方向的工位，承担不同通径管路之间的刚性连接、油路密封以及流体转向导通的作用，避免管路弯折造成的通径缩损、应力集中开裂等问题。从结构设计来看，该接头采用一体锻制的本体结构，三个连接端分别设置带安装孔的法兰盘结构，法兰端面预留密封件安装槽位，可适配O型圈或者组合密封垫实现端面静密封，相比螺纹直连的接头形式，法兰连接的抗脉冲压力能力更强，能够承受液压系统启停、换向过程中产生的瞬时压力冲击，不会出现螺纹松脱、密封失效渗漏的问题。接头内部的流道采用圆弧过渡设计，

　　没有直角锐边结构，流体在转向过程中的沿程阻力损失更小，同时避免流道死角造成的油液滞留、杂质沉积问题，长期运行过程中不会因为杂质堆积造成通径堵塞，适配常规矿物液压油、水乙二醇等多种液压传动介质的传输需求。安装边界方面，三个法兰端的安装孔位采用等节距圆周分布设计，可直接对接标准通径的液压阀块、管路法兰，安装时不需要额外加工转接板，法兰端面的定位止口与对接件的止口槽配合，能够保证安装同轴度，避免管路偏心造成的附加安装应力。接头本体的外壁做了等壁厚设计，经过有限元应力校核，在额定工作压力下本体的应力分布均匀，法兰根部的过渡圆角能够分散安装紧固时的压应力以及管路振动带来的交变载荷，不会出现根部断裂的失效问题。在实际设备装配场景中，

　　这类接头多用于液压泵出油口与多路阀进油口的转向连接，或者液压缸缸体的油口与外部管路的转接，能够在有限的安装空间内完成管路的90度转向布设，减少管路的弯折长度，降低整机管路布局的空间占用。设计过程中需要重点关注流道的通径一致性，三个通路的通径尺寸匹配对应管路的流量需求，不会出现通径突变造成的局部紊流，同时法兰安装孔的位置度公差控制在0.1mm以内，保证与对接件安装时螺栓能够顺利穿入，不需要强行铰孔修正，降低现场装配的工作量。接头的外露表面做了氧化发黑处理，具备基础的防锈能力，适配车间常规的工业环境使用，不需要额外做表面涂装，安装完成后可直接接入液压回路进行打压测试，密封测试压力可达额定工作压力的1.5倍，保压过程中不会出现渗漏、

　　冒汗等密封问题。对于液压系统的维护人员来说，这类一体结构的接头没有多余的拼接焊缝，不存在焊缝渗漏的隐患，后期检修时只需要更换端面的密封件即可完成维护，不需要整体更换接头，降低设备的后期维护成本。在三维建模过程中，该模型完整还原了法兰安装孔的位置、流道的过渡结构、本体的壁厚参数以及密封槽的尺寸细节，可直接用于液压管路的布局干涉检查、装配模拟，也可作为液压系统BOM清单中的元件选型参考，帮助设计人员在方案阶段就确认接头的安装空间是否足够，避免后期装配时出现空间干涉、安装距离不足的问题。
