可多角度调节机用夹持虎钳结构设计

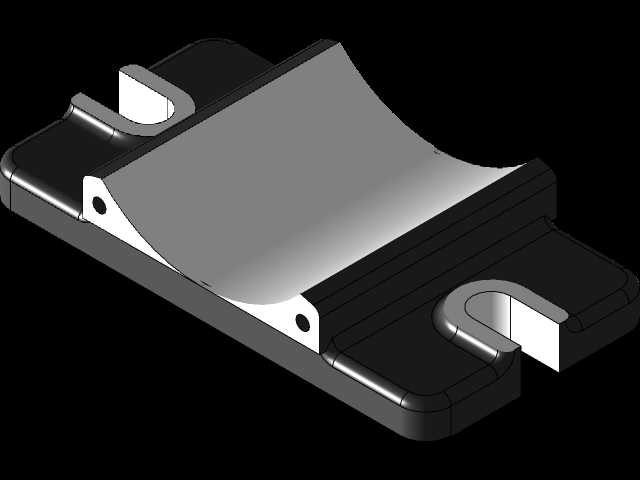

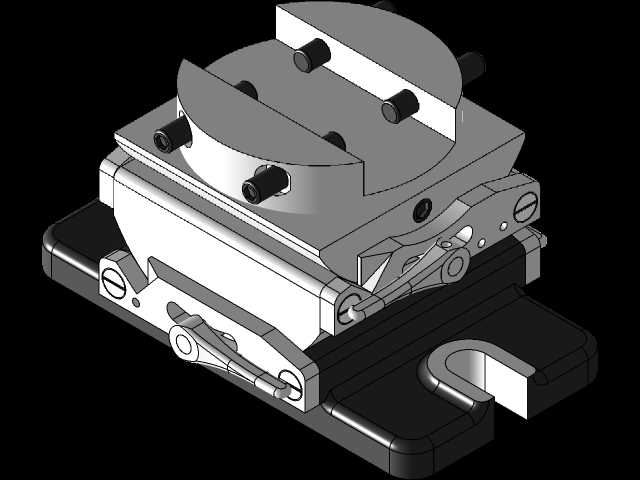

　　在多面体零件、斜面结构件的铣削、钻孔、攻丝工序中，普通平口钳只能完成水平或垂直方向的工件夹持，遇到带倾斜角度的加工面时，往往需要搭配角度垫铁、正弦台反复校正找正，不仅辅助装夹时间占比高，多次装夹带来的累积误差也很难控制在精密加工的公差范围内，这款可任意角度调节的工具虎钳，正是针对这类加工痛点设计的专用夹持工装。从结构布局来看，整套虎钳采用三层式铰接结构设计，底部是带标准T型槽定位凸块的安装基座，凸块尺寸适配常规铣床、磨床、钻床工作台的通用T型槽规格，安装时无需额外制作过渡连接板，直接通过工作台压板即可完成基座固定，基座底面的平面度控制在0.02mm以内，保证安装后与工作台面的贴合精度，避免装夹后出现整体倾斜。

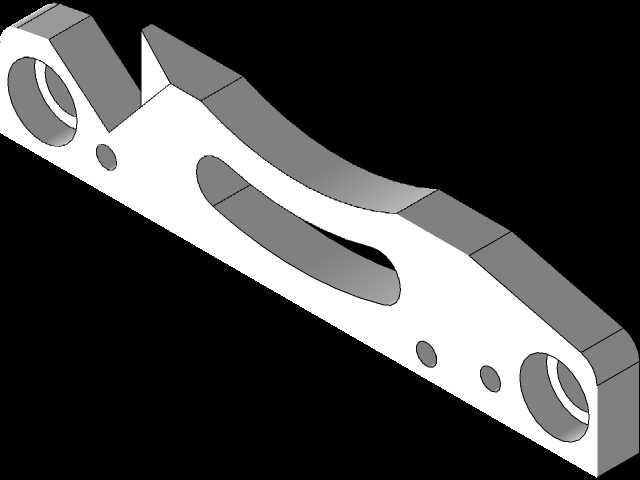

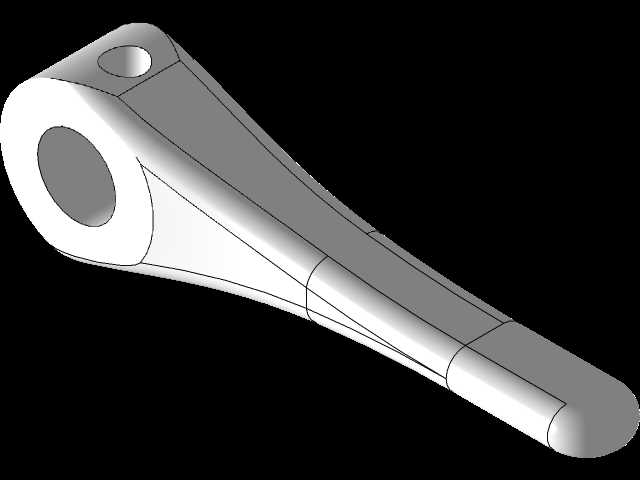

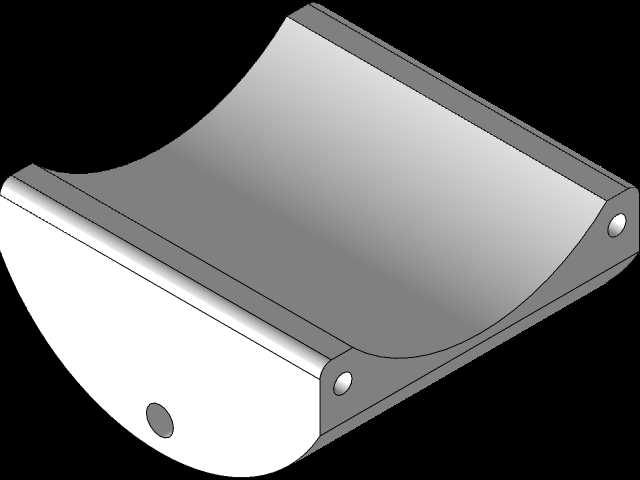

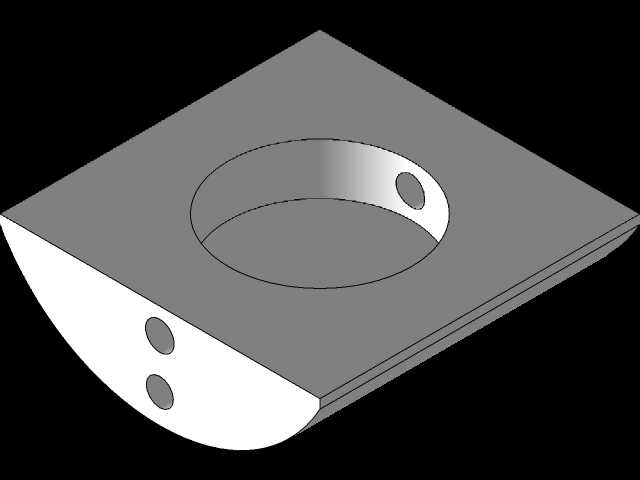

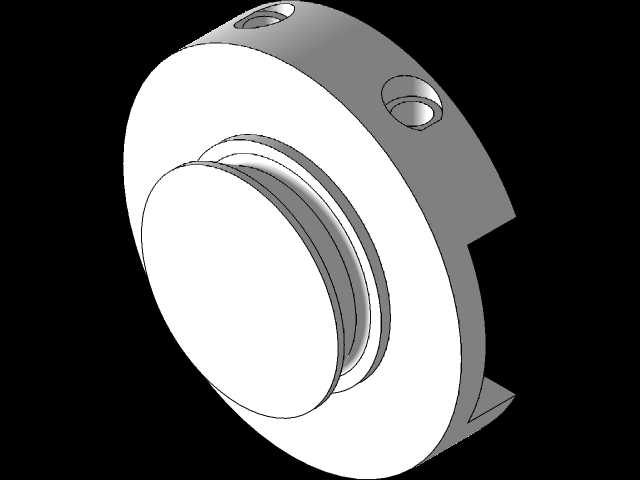

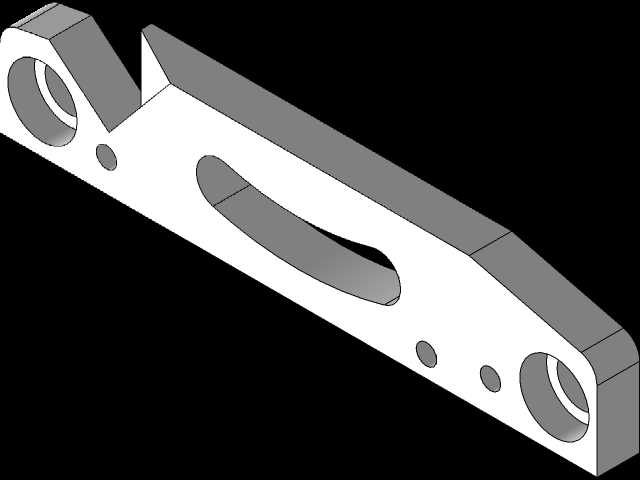

　　中间层为角度回转调节机构，采用双圆弧导轨配合锁紧手柄的结构，可实现绕水平轴±90°范围内的任意角度倾斜调整，导轨面做了淬硬处理，表面硬度达到HRC55以上，长期反复调节也不会出现磨损导致的间隙晃动，角度锁紧采用多螺栓顶紧加杠杆式偏心锁紧的双重结构，锁紧后角度偏移量可控制在0.01°以内，满足粗加工到半精加工甚至部分精加工的装夹刚性要求。上层为钳身主体，保留了普通机用虎钳的螺杆进给夹持结构，钳口部位预留了可更换软钳口的安装螺孔，可根据加工工件的材质、外形更换对应材质的钳口，避免夹伤工件已加工表面，同时钳身还可绕垂直轴做360°回转，配合水平轴的角度倾斜，可实现工件空间任意角度的姿态调整，一次装夹即可完成多个不同角度面的加工，

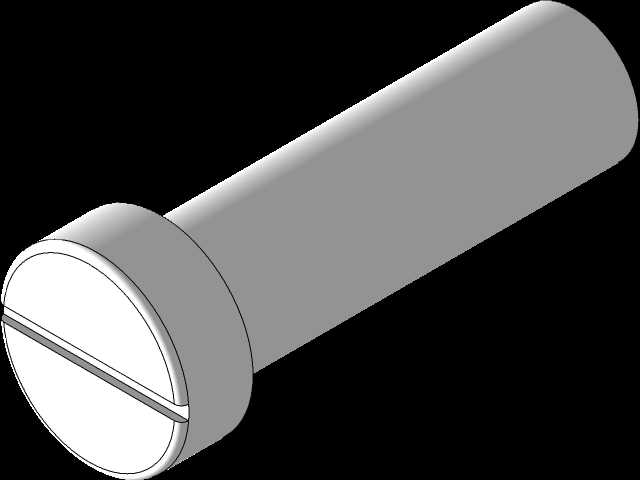

　　大幅减少装夹找正的辅助时间。在实际加工场景中，这类角度虎钳常应用于模具型腔的斜孔加工、小型焊接结构件的斜面铣削、工具磨床的刀具角度刃磨等工序，相比搭配角度垫铁的装夹方式，其角度调整无需计算块规高度，直接通过刻度盘即可快速读取调整角度，对操作工人的技能要求更低，装夹效率可提升60%以上。设计过程中，整套机构的受力点做了针对性强化，角度调节的铰接轴采用合金结构钢调质处理，承受夹持反力的部位做了加强筋结构，避免大夹持力下出现机构变形，钳身的最大开口尺寸适配常规小型零件的加工需求，整体外形尺寸控制在普通机用平口钳的安装边界范围内，可直接替换工作台上原有平口钳使用，无需调整工作台的行程限位。整套结构的运动部件都设计了防尘护板，

　　可阻挡加工过程中的切屑、切削液进入铰接导轨面，减少日常维护的工作量，锁紧手柄的位置都设置在操作侧，工人在机床正面即可完成所有角度调整、锁紧、工件装夹的操作，无需绕到机床侧面操作，符合人机工程学的操作要求。在建模过程中，所有铰接部位的配合间隙都按照实际加工的公差带做了预留，转动部位的润滑通道也做了隐含设计，实际生产时可直接在预留油孔位置加装油嘴，保证长期使用的调节顺畅度，钳口的夹持面做了网纹滚花的结构细节，增大夹持摩擦力，避免大切削力下工件出现移位。
