机床装夹定位用夹具底座结构设计

　　在机械加工车间的日常生产场景里，夹具底座是整套工装夹具的核心承载基础，不管是立式铣床、加工中心还是专用钻床的工位上，这类构件都承担着定位基准、承载装夹载荷、连接机床工作台与上部夹紧组件的核心作用，其结构合理性直接决定了工件装夹的重复定位精度，以及加工过程中整套工装的刚性表现。从实际使用场景来看，这类夹具底座多用于中小批量异形零件的铣削、钻削工序，上部可搭配压板、定位销、快速夹钳等组件，完成对壳体类、轴类、异形支架类零件的固定，避免加工过程中因切削力波动导致工件移位，进而出现尺寸超差、振纹等加工缺陷。

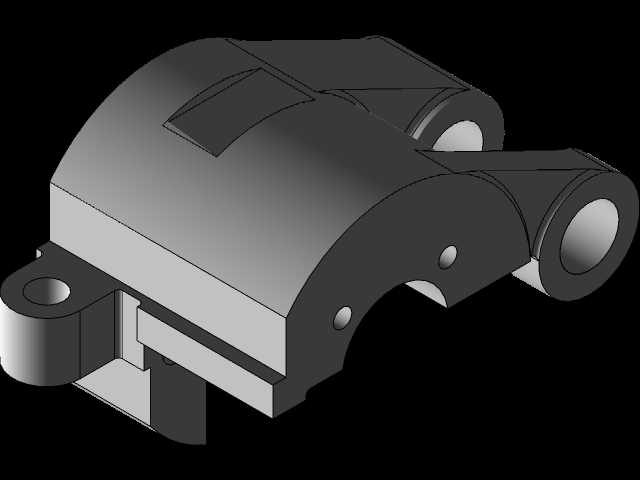

　　从结构设计思路来看，该底座采用半包覆式的弧形主体结构，主体上部的弧形空腔是为了适配对应工件的圆弧外轮廓，实现粗定位的同时，增大与工件的接触面积，分散夹紧力，避免薄壁工件装夹变形。主体两侧伸出的带孔耳座是核心的安装连接位，孔位的中心距、孔径公差都严格按照机床工作台的T型槽间距设计，可直接通过T型螺栓将底座固定在工作台面上，安装时无需额外制作过渡连接板，减少了工装安装的累积误差。底座侧面预留的两个小圆孔是定位销安装位，装配时可先通过螺栓预紧，再打入圆柱销完成最终定位，保证每次拆装底座后都能回到初始位置，重复定位精度可控制在0.02mm以内，满足常规机加工序的精度要求。

　　底座前部延伸出的凸台结构是上部夹紧组件的安装基准面，该平面在加工时要求与底面的平行度公差不超过0.01mm，平面粗糙度达到Ra1.6，保证夹紧组件安装后无倾斜，夹紧力方向垂直于工件定位面。底座下部的开槽结构是为了避让加工过程中伸出的刀具，以及排屑需求，避免铁屑堆积在底座与工件的贴合面之间，影响定位精度，同时也能减少底座整体重量，降低工装的材料成本，单人即可完成拆装转运，适配多工位频繁换产的生产需求。

　　从安装边界尺寸来看，该底座的整体宽度适配常规400mm行程的立式加工中心工作台，两侧耳座的安装孔中心距与标准T型槽125mm的间距匹配，安装时不会与工作台上的其他工装产生干涉。底座的整体高度控制在120mm以内，不会过多占用机床的Z轴行程，保证刀具可以加工到工件的所有待加工面。主体弧形空腔的半径尺寸适配直径80-100mm的圆弧类工件，也可通过加装调整垫片适配更小尺寸的工件，具备一定的通用性，无需针对同系列不同尺寸的工件重新制作底座，降低了工装制作成本。

　　在实际使用过程中，这类夹具底座的刚性表现是核心考量指标，设计时主体壁厚设置为15mm，在夹紧力达到5kN、切削力达到2kN的工况下，底座的最大变形量不超过0.008mm，不会因为刚性不足导致加工振颤。底座的所有棱边都做了C2的倒角处理，避免操作人员安装时被锐边划伤，同时也能减少应力集中，提升底座的疲劳寿命，在频繁拆装、长期承受交变切削载荷的工况下，不会出现开裂、变形等失效问题。底座的底面要求与工作台面完全贴合，平面度公差不超过0.01mm，安装时通过塞尺检查贴合面间隙，0.02mm塞尺不得塞入，保证安装刚性。

　　不同于通用型的平口钳底座，这类定制化的夹具底座是针对特定零件的加工工序设计，定位精度更高，装夹操作更便捷，操作人员只需将工件放入弧形定位腔，扳动上部的快速夹钳即可完成装夹，单工位装夹时间可控制在10秒以内，大幅提升了批量加工的生产效率。同时底座的结构设计充分考虑了排屑需求，加工产生的铁屑可顺着下部的开槽直接落入机床的排屑器，无需操作人员频繁清理贴合面的铁屑，减少了辅助加工时间。在进行三维建模时，所有安装孔位、配合面的尺寸都严格按照公差要求建模，装配时可直接调用标准件库的螺栓、销钉完成虚拟装配，提前排查干涉问题，减少工装制作时的返工率。
