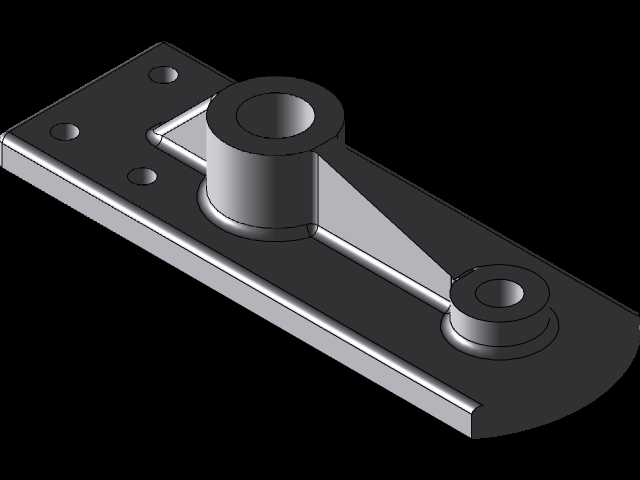

带加强筋双凸台安装限位支座结构

　　这类带加强筋的双凸台安装支座，常应用在轻工输送线、小型自动化专机的工位限位场景中，作为运动部件的行程止挡承载结构使用，日常工况下主要承受运动部件到位时的正向冲击载荷与小幅侧向偏载，对安装基面的贴合度、凸台的同轴度以及加强筋的载荷传导效率有明确的工程要求。从结构设计逻辑来看，主体安装板采用一端平直、一端圆弧收边的轮廓，平直段预留三个沉头安装孔，孔位排布避开了下方筋板的投影区域，安装时可直接通过内六角螺栓将支座固定在设备铝型材框架或钢板焊接基座上，沉孔设计能够保证螺栓头完全埋入板件平面，不会突出安装面干涉周边运动部件的行程。圆弧收边的一端对应设置低位凸台，凸台中心预留通孔，可作为销轴铰接点或者小规格缓冲垫的安装位，

　　高位凸台设置在安装板中部靠近平直段的位置，凸台高度根据实际止挡需求设计，内孔可配套安装聚氨酯缓冲头或者硬质合金止挡头，直接承接运动部件的到位冲击力。两个凸台之间通过三角形加强筋与安装板本体连接，筋板厚度与安装板板厚保持一致，筋板的两侧分别与两个凸台的圆柱面、安装板的上表面完全熔接（建模时做一体化拉伸处理，避免拼接结构的应力集中问题），能够将高位凸台承受的冲击载荷快速分散到整个安装板平面，避免凸台根部因反复冲击出现断裂变形。从安装边界来看，安装板的平直侧边可与设备基座的定位边贴合，作为安装时的定位基准，减少装配时的找正时间，三个安装孔的孔距公差控制在±0.1mm范围内，能够适配常规40系列、50系列铝型材的安装槽间距，

　　不需要额外做转接板即可完成装配。高位凸台的中心高度需匹配被止挡部件的接触高度，建模时凸台的外圆与安装板的连接处做了R2的圆角过渡，避免直角处的应力集中，低位凸台的高度低于高位凸台，主要起到辅助限位或者铰接联动件的作用，当运动部件到位时，除了高位凸台的主止挡，低位凸台可配合安装的限位开关触发到位信号，实现电气与机械双重限位的功能。建模过程中，安装板的折弯边（图中可见安装板下侧的折边结构）高度设置为15mm，折边与安装板主体垂直，能够提升整个支座的抗弯截面模量，当承受侧向载荷时，折边可抵消部分倾覆力矩，避免支座因螺栓预紧力不足出现偏转。筋板的斜边做了1mm的倒角处理，避免加工时出现锐边划伤装配人员，

　　同时也能减少铸造或者钣金折弯时的应力开裂风险。两个凸台的内孔公差根据实际配合需求设置，若用于安装缓冲头则采用H8间隙配合，若用于穿装销轴则采用H7过渡配合，孔口处均做了1×45°的倒角，方便配件的装配导入。在实际应用场景中，这类支座也可根据工况需求调整材质，普通车间常规工况下采用Q235钢板焊接后表面喷塑处理即可满足强度要求，若应用在食品医药行业有耐腐蚀需求的场景，可更换为304不锈钢板材整体铣削加工，凸台与安装板一体化加工成型，避免焊接带来的表面粗糙与锈蚀隐患。设计时需要注意，安装孔的沉头深度需匹配所选螺栓的头部高度，保证螺栓锁紧后头部不高出安装板平面0.2mm以上，防止运动部件刮擦螺栓头造成部件表面损伤。加强筋的长度需覆盖两个凸台的中心连线区域，保证载荷传导路径最短，筋板的高度不超过高位凸台高度的三分之二，避免筋板过高与运动部件发生干涉。圆弧收边的半径根据低位凸台的外圆尺寸设置，收边与低位凸台的外圆保持3mm的间距，既能够减少板材的用料，也能避免尖角处的磕碰风险。
