带方形安装法兰的45度管路弯头结构

　　在工业流体输送、气动回路、液压管路以及通风排气系统的管路布设场景中，经常会遇到管路需要转向45度来避让周边设备结构、匹配安装空间走向的需求，这款带方形安装法兰的45度弯头，就是针对这类刚性管路固定转向需求设计的连接件。从实际使用场景来看，这类弯头常应用在小型空压机的排气端管路、工业除尘设备的分支风道、液压站的阀组外接管路、小型化工流体输送的支管段，部分需要刚性固定的气动设备进气端也会采用这类一体结构的弯头，相比软管弯折转向，刚性弯头的流道更顺畅，长期使用不会出现软管弯折瘪塌导致通径缩小、流阻增大的问题，也不会因为管路内压波动出现管路移位的情况。

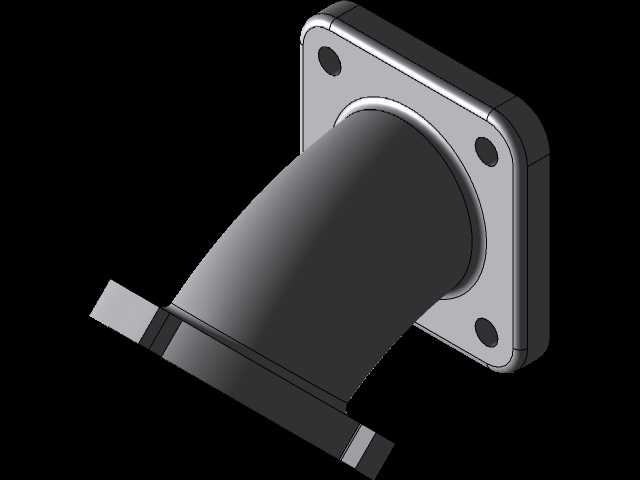

　　这款弯头的结构设计采用一体成型的思路，一端为带安装孔的方形法兰结构，法兰面做了贴合平面加工，四个安装孔分布在法兰的四个角位置，孔位间距匹配常规的方形安装基座尺寸，安装时可以通过螺栓直接将弯头固定在设备的壳体或者阀组的安装面上，法兰与设备贴合面之间可以加装密封垫片来保证连接位置的密封性，避免管路内的流体、气体出现泄漏。弯头的流道部分采用等径圆弧过渡设计，弯曲角度严格控制在45度，弯曲半径按照管路通径的1.5倍设计，这个比例的弯曲半径既可以控制弯头整体的安装占用空间，又能最大程度降低流体经过转向位置时的湍流损耗，减少流阻对管路输送效率的影响，同时避免直角弯头容易出现的介质冲刷局部磨损问题，延长管路连接件的使用寿命。

　　从安装边界尺寸来看，方形法兰的厚度经过优化，在保证安装强度、避免螺栓锁紧时法兰变形的前提下，尽可能压缩了法兰的轴向厚度，减少弯头安装后突出安装面的尺寸，适配设备内部紧凑的安装空间。弯头的另一端为平口对接结构，可以根据实际使用需求选择焊接、卡套连接或者法兰对接的方式与后续管路连接，端口的外径尺寸公差控制在机械加工的常规配合精度范围内，保证对接时的同轴度，避免管路对接后出现错位导致的额外流阻或者密封失效问题。

　　设计过程中首先考虑的是安装的便捷性，方形法兰相比圆形法兰，在安装时不需要调整法兰周向角度来对齐孔位，四个角的安装孔可以快速对准基座上的螺纹孔，降低现场安装的对位难度，尤其是在设备内部操作空间狭窄、视线受限的安装位置，方形法兰的盲装适配性更好。其次是结构强度的考量，弯头的管壁厚度根据常规的管路工作压力等级设计，在1.6MPa的常规工作压力下可以长期稳定使用，弯曲位置的壁厚做了均匀性控制，避免注塑或者铸造加工时出现局部壁厚不均导致的应力集中问题，在管路出现压力冲击时，不会在弯曲位置出现开裂损坏的情况。另外法兰与弯管主体的连接位置做了圆弧过渡加强，消除了直角连接的应力集中点，在螺栓锁紧法兰或者管路受外力拉扯时，连接位置不会出现断裂失效。

　　在实际选型使用时，需要注意确认弯头的通径尺寸与对接管路的通径匹配，法兰上的安装孔位间距要和设备安装基座的孔位一致，同时根据管路内输送的介质属性选择对应的材质，比如输送普通压缩空气可以采用常规工程塑料或者铸铁材质，输送腐蚀性流体则需要选用不锈钢或者防腐涂层的材质，输送高温介质时要确认材质的耐温范围匹配工作温度。安装时法兰面的密封垫片要完全覆盖流道开口，螺栓锁紧时要采用对角分次锁紧的方式，避免法兰面受力不均出现翘曲导致密封失效，对接另一端管路时要保证管路与弯头端口的同轴度，不要强行错位对接，避免长期受力导致弯头连接位置出现疲劳损坏。日常维护中只需要定期检查法兰连接位置的密封情况，查看是否有介质渗漏，同时检查弯头本体是否有因为介质冲刷或者外力撞击出现的损伤，不需要额外的复杂维护操作，整体的使用可靠性较高，能够在各类需要45度刚性管路转向的场景中稳定发挥管路连接、流向改变的作用。
