双移位器机械结构三维设计作品

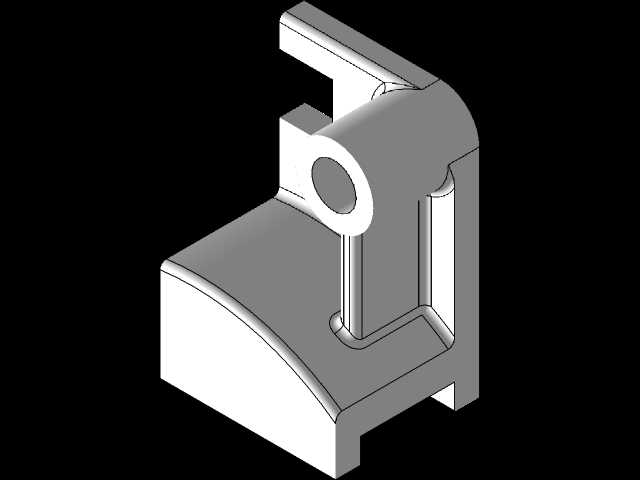

　　在自动化生产线的工位切换、物料移位以及工装夹具的位置调整场景中，这类双移位构件是承担位置切换、载荷传递的核心受力零件，常见于轻工装配线、小型加工单元的往复移位工位，用来替代单臂移位结构在偏载工况下的受力缺陷，避免单侧受力带来的构件变形、移位精度超差问题。从结构本身来看，该构件采用一体化铸造成型后做机加工的工艺路线设计，主体承力部位做了等强度的圆弧过渡，没有突兀的直角转折，能有效降低循环载荷下的应力集中系数，延长构件的疲劳使用寿命。上部的铰接孔是核心的安装配合位，孔位的同轴度、圆柱度公差直接决定了移位动作的顺畅度，设计时孔壁预留了足够的衬套安装空间，可根据实际载荷等级选配铜基衬套或者滚针轴承，适配不同频次的往复摆动工况。

　　下部的弧形承力面是和移位驱动件的贴合接触面，曲面的轮廓度公差控制在IT7级，保证驱动过程中力的传递平稳，不会出现卡滞、窜动的问题。侧面的加强筋结构并非等厚设计，靠近铰接孔的位置筋厚更大，向承力面端逐步做减薄处理，在保证整体刚性的前提下尽可能降低构件自重，减少移位过程中的惯性冲击，这一点在高速往复移位的工位上尤为关键，过重的构件会增加驱动端的负载，同时带来启停阶段的位置过冲问题。安装边界方面，该构件的上部铰接孔中心到下部安装基准面的垂直距离，以及侧面安装槽的开口宽度，都适配常规的40系列工业铝型材搭建的工装框架，不需要额外做转接件就可以直接安装固定，降低现场改造的加工成本。在实际选型应用时，需要注意该构件的额定偏载载荷，

　　当移位工位的载荷偏离铰接中心超过120mm时，需要校核铰接孔的配合间隙以及加强筋的抗弯强度，避免长期使用后出现构件塑性变形。设计过程中，最初的方案是采用分体式焊接结构，但是焊接后的变形校正难度大，批量生产时尺寸一致性难以保证，后来调整为一体化铸造成型的结构，将焊接部位的拼接应力完全消除，同时在模具阶段就预留好加工余量，后续只需要对铰接孔、安装贴合面做精加工即可，大幅提升了批量生产的效率。另外，构件上的减重槽并非随意开设，槽的位置避开了主应力传递路径，在主承力的力流方向上保留了完整的材料截面，不会因为开槽削弱整体的结构强度，同时减重槽还可以作为日常维护时的观察位，方便检查铰接部位的衬套磨损情况，不需要拆解整个构件就能判断磨损程度。

　　在装配逻辑上，该构件和驱动摆臂的连接采用销轴加防脱卡簧的固定方式，销轴的直径和铰接孔的配合选用H7/g6的间隙配合，既保证转动灵活，又不会因为间隙过大产生晃动，影响移位的重复定位精度。对于有防尘需求的工况，还可以在铰接孔的两端加装防尘密封圈，避免车间内的粉尘、切屑进入配合面，加速衬套的磨损。这类双移位结构相比单臂移位结构，最大的优势在于双侧的支撑结构可以抵消偏载带来的倾覆力矩，在输送线的托盘移位、小型工件的工位转序场景中，移位过程的稳定性提升非常明显，不会出现工件移位过程中倾斜、掉落的问题。
