带铰接耳座的筒式导向支撑构件

　　这类带铰接耳座的筒式导向支撑构件，常见于各类需要直线导向同时附带铰接联动需求的工业设备中，比如轻工输送线的摆臂导向机构、农用机械的杆件连接支撑、小型工程机械的操作连杆导向部位，核心作用是为穿过筒腔的运动杆件提供径向支撑与轴向滑动导向，同时通过侧面的双叉耳座、顶部的单耳结构完成与其他联动部件的铰接连接，实现力的传递与运动轨迹的约束。

　　从实际使用场景来看，这类构件往往处于设备的运动交汇节点，筒腔内壁需要与导向杆保持稳定的滑动配合，因此设计时首先要保证筒身的同轴度公差，避免导向杆运动时出现卡滞、偏磨的问题。筒壁厚度的选取需要匹配对应导向杆的承载能力，常规工况下如果导向杆承受的径向载荷不超过5kN，筒壁厚度取筒体内径的1/8到1/6即可，同时筒身两端需要做倒角处理，一方面方便装配时导向杆的导入，另一方面也能去除加工毛刺避免划伤杆件表面的润滑层。

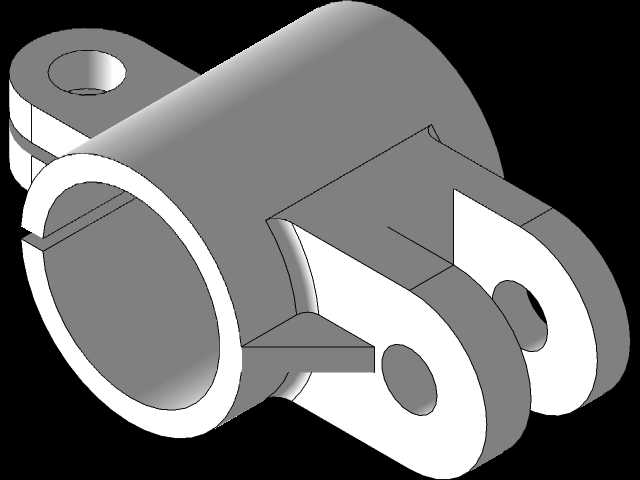

　　侧面的双叉耳座是这类构件的核心连接结构，设计时两个耳片的同轴度必须严格控制，耳孔的中心轴线需要与筒腔的中心轴线保持空间垂直，偏差过大的话会导致铰接销轴安装后出现别劲的情况，长期运行会加剧销轴与耳孔的磨损，甚至出现耳片断裂的风险。耳片的厚度需要根据铰接部位的最大拉压载荷计算，通常会比铰接销轴的直径小2-3mm，同时耳孔与销轴的配合公差选取H8/f7的间隙配合，既保证转动灵活，又不会因为间隙过大产生冲击载荷。耳座与筒身的连接部位设置了三角形加强筋，这处结构是为了分散耳座承载时的应力，避免连接根部出现应力集中，加强筋的厚度取筒壁厚度的0.8倍，高度延伸至耳片高度的1/2处即可，过高的加强筋反而会增加不必要的重量，也会给相邻部件的运动留出干涉风险。

　　顶部的单耳结构主要用于辅助定位或者连接小载荷的联动部件，比如安装限位开关触发板、连接复位弹簧等，因此这个耳座的承载要求比侧面双叉耳低，耳孔的尺寸也更小，设计时只需要保证耳孔中心与筒腔中心的位置度符合装配要求即可，不需要额外设置加强筋，单耳与筒身的连接过渡处做圆角处理，减少应力集中的隐患。

　　从安装边界来看，这类构件不需要额外的安装底座，主要依靠穿过筒腔的导向杆完成径向定位，同时通过侧面耳座的铰接销轴完成周向固定，因此设计时需要核算筒身的长度，保证导向杆在全行程运动时，筒腔与导向杆的配合长度不小于筒体内径的1.2倍，避免出现导向长度不足导致的杆件歪斜问题。所有耳孔的端面都需要做锪平处理，保证铰接时配套的垫片或者轴承端面能够完全贴合，避免销轴安装后出现倾斜。筒身的外圆不需要过高的加工精度，只要满足铸造或者注塑成型的外观要求即可，但是筒腔内壁、耳孔内表面的粗糙度需要控制在Ra1.6到Ra3.2之间，减少运动过程中的摩擦阻力，如果是用于有润滑要求的工况，还可以在筒壁上加工油槽或者注油孔，方便定期补充润滑脂，延长构件的使用寿命。

　　在建模过程中，这类构件需要优先确定筒腔的内径尺寸作为基准，所有耳座的位置尺寸都以筒腔的中心轴线为基准进行标注，方便后续加工时的尺寸找正。建模时要注意各连接部位的圆角过渡，避免出现尖锐棱角，一方面是减少加工时的应力集中，另一方面也能避免装配和运维过程中划伤操作人员。对于需要批量生产的场景，这类构件如果采用铸造工艺，还要预留合适的拔模斜度，壁厚尽量保持均匀，避免出现缩孔、浇不足的铸造缺陷；如果采用机加工工艺，要考虑加工时的装夹位置，必要时可以预留工艺凸台，加工完成后再去除，保证各形位公差能够满足设计要求。
