L型阶梯卡槽式机械定位夹持构件

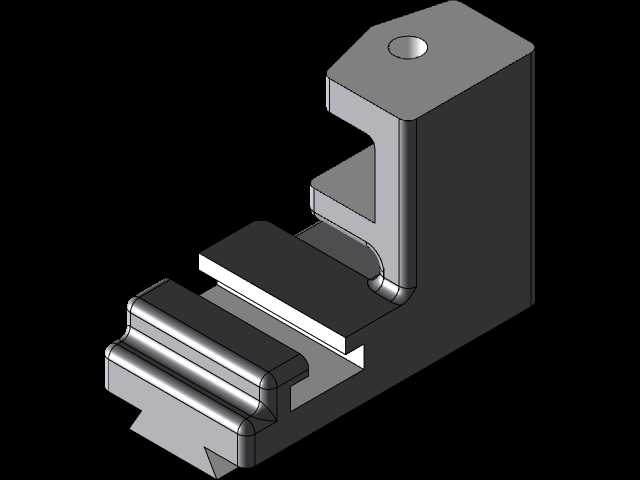

　　这款L型结构的定位构件，在自动化生产线的工位定位、工装夹具的工件承托、输送线的物料挡停场景中都有广泛应用，属于机械装配与加工环节里不起眼但直接影响工位精度的基础零件。从结构设计来看，构件采用一体化L型折弯式主体，垂直立面作为安装基准面，水平方向延伸出三层阶梯式卡槽结构，最上层的凸台顶面开设有圆形沉孔，用于穿装锁紧螺栓，将整个构件固定在设备的安装基板或者工装立板上，沉孔的设计可以让螺栓头完全埋入构件平面内，不会突出表面干涉后续工件的放置与滑动。

　　水平段的三层阶梯卡槽并非等距设计，最下层的卡槽宽度最大，深度最浅，主要用于承托工件的底部凸缘，中间层卡槽宽度收窄，深度增加，用于卡合工件中部的定位台阶，最靠近垂直立面的卡槽宽度最小，深度最深，作为工件推入后的最终限位面，这种阶梯式的卡槽设计可以适配三种不同台阶尺寸的工件定位需求，无需更换定位件就能完成多规格工件的快速换型，在小批量多品种的加工工位上能大幅减少换型调试的时间。垂直立面与水平段的衔接处做了大圆角过渡处理，避免应力集中导致的构件断裂，毕竟在工件频繁推入、挡停的过程中，衔接位置会承受持续的冲击载荷，直角衔接的结构在长期交变载荷下很容易从转角处开裂，圆角过渡的设计可以将应力分散到更大的区域，提升构件的疲劳寿命。

　　从安装边界来看，构件垂直立面的背面为完全平整的加工面，作为安装时的定位基准，安装时只需要将该面贴合在设备的安装基准面上，通过顶部沉孔穿入螺栓锁紧即可完成固定，不需要额外的定位销做辅助定位，因为构件本身的卡槽加工精度可以控制在0.02mm以内，只要安装基准面贴合到位，就能保证定位精度满足常规加工与装配的要求。水平段的总伸出长度根据适配工件的尺寸设计，最外侧的端面做了小倒角处理，方便工件推入卡槽时的导向，不会因为端面的锐边刮伤工件表面，也能避免工件推入时被端面卡住。构件的整体高度以垂直立面的顶面为最高点，该面同样做了平整加工，在部分需要叠加安装其他附件的场景下，可以直接在该顶面固定检测传感器或者压头组件，不需要额外增加安装支架。

　　在实际使用场景中，这类定位构件常搭配气动推料机构使用，推料机构将工件沿着水平段的卡槽方向推入，直到工件的端面抵到最内侧的卡槽限位面，此时工件的位置就被完全固定，后续的钻孔、装配、检测工序都可以基于这个定位基准开展。相比可调式的定位块，这种一体化成型的定位构件没有活动调节部件，不会因为长期使用出现调节螺丝松动、定位偏移的问题，可靠性更高，维护成本更低，在节拍较快的自动化生产线上，这种固定结构的定位件平均无故障运行时间远高于可调式结构。另外，构件的卡槽侧面都做了0.1mm的拔模斜度，一方面是方便加工时的排屑，金属加工产生的切屑不会卡在卡槽内部，日常维护只需要用压缩空气吹扫就能清理干净，另一方面斜度设计也能让工件推入时更顺畅，不会因为工件的尺寸公差出现卡滞的情况。

　　从受力角度分析，当工件被推入卡槽抵到限位面时，冲击力会沿着水平段传递到垂直立面，再通过垂直立面传递到安装基板上，整个力的传递路径短，没有薄弱的受力环节，水平段底部的加强筋结构（也就是阶梯结构本身的厚度变化）进一步提升了水平段的抗弯强度，即使工件推入的冲击力超过常规设计值，也不会出现水平段弯曲变形的情况。在材质选择上，这类定位构件一般采用45号钢加工后做发黑处理，或者采用不锈钢材质加工，根据使用场景的不同选择对应的材质，普通工业环境下45号钢发黑处理的构件就可以满足防锈和耐磨需求，在有腐蚀性的环境下则选择304不锈钢材质加工，不需要做额外的表面处理就能满足使用要求。
