双筒弯连结构枢轴连接臂

　　在各类需要实现绕轴摆动、扭矩传递同时兼顾空间避让的机械结构中，这类双筒弯臂式枢轴连接件是非常常见的受力构件，日常在轻工自动化输送线的摆转工位、小型工程机械的操作联动机构、农用机具的角度调节结构里都能见到它的身影，核心作用是作为两个转动副之间的传力中介，把一端轴的转动位移或者摆动扭矩传递到另一端的铰接点，同时依靠自身的弯臂构型避开安装路径上的其他结构件，避免运动过程中发生干涉。

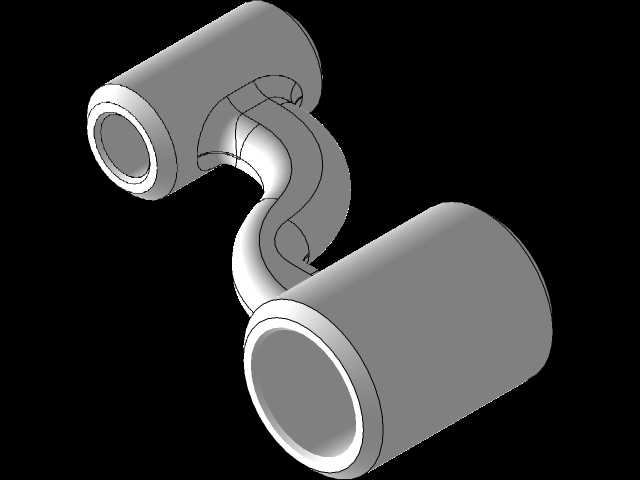

　　从结构功能上看，两端的空心筒段是核心的安装配合部位，筒体内孔需要和配套的铰接销轴做间隙配合，内壁的粗糙度、圆柱度公差直接影响铰接转动的顺滑度，设计时通常会根据承载等级选择不同的配合公差，轻载往复摆动的场景下选H8/f7的间隙配合即可，若承受冲击载荷则需要适当收紧公差，同时在筒段端面预留润滑脂槽或者油杯安装位，保证长期往复转动时不会出现干磨卡滞。中间的S形弯连段是传力的核心主体，这个构型不是随意做的曲面造型，而是在确定两端铰接点的中心距、空间偏置距离之后，沿着受力弯矩的分布路径做的等强度轮廓优化，在两个筒段的衔接位置做了大圆角过渡，避免应力集中导致的疲劳断裂，毕竟这类枢轴臂很多时候是做高频小角度往复摆动，应力集中位置很容易在循环载荷下萌生裂纹。

　　做这类零件的三维建模时，首先要锁定的是两端筒孔的中心坐标，这两个坐标直接决定了零件的安装边界，两个筒体的轴向长度要和配套的铰接座宽度匹配，过长会导致安装后轴向窜动量过大，过短则会让铰接配合面的接触面积不足，单位面积压应力超过材料许用值后会出现快速磨损。筒体的外径设计要结合销轴直径来定，通常筒壁厚度不小于销轴直径的五分之一，保证足够的抗挤压和抗扭强度，中间弯臂的截面尺寸要根据计算得到的最大弯矩来调整，在弯矩最大的弯臂中段适当增加截面厚度，靠近两端筒体的位置顺着圆角逐渐过渡，既不会浪费材料增加零件重量，也能保证整个构件的刚度，避免受力后出现过大的弹性形变影响传动精度。

　　实际选型替换这类零件的时候，首先要核对两端铰接孔的中心距、偏置角度，这两个参数如果出现偏差，安装后会出现别劲的问题，轻则转动阻力变大，重则会把配套的销轴掰弯，甚至损坏相邻的传动构件。其次要确认筒体的内孔直径、轴向长度是否和现有销轴、铰接座的尺寸匹配，若内孔尺寸有微小偏差，在承载要求不高的场景下可以通过配做铜套的方式来适配，但如果是重载冲击工况，必须保证配合尺寸完全符合设计要求。另外弯臂的外轮廓不能超出安装空间的包络范围，要模拟整个摆动行程内的构件位置，确认和周边的机架、管线、其他运动构件都保留至少2mm以上的安全间隙，避免运行过程中发生碰撞。

　　从加工工艺性的角度看，这类零件如果采用金属切削加工，中间弯臂部分的曲面加工需要用三轴以上的铣床完成，建模时要保证曲面的曲率连续，不要出现碎面或者曲率突变，不然加工时会出现刀路顿挫，表面粗糙度达不到要求。如果是采用铸造毛坯再做精加工的工艺，建模时要预留均匀的加工余量，筒体内孔和端面的加工余量控制在1.5-2mm即可，弯臂的非配合面可以直接做到铸造尺寸，不需要额外加工，同时要在合适的位置设置工艺凸台，方便装夹定位，减少装夹变形对最终尺寸精度的影响。

　　这类枢轴臂在实际使用中，失效形式大多出现在弯臂和筒体的衔接位置，要么是长期循环载荷下的疲劳断裂，要么是筒体内孔磨损后出现间隙过大导致传动精度下降，所以设计时除了做静强度校核，还要根据实际的摆动频率、载荷大小做疲劳寿命验算，对于需要频繁摆动的工况，可以在筒体内孔镶嵌自润滑铜套，降低磨损速率，延长构件的整体使用寿命，同时在弯臂的应力集中位置做表面强化处理，进一步提升抗疲劳性能。
