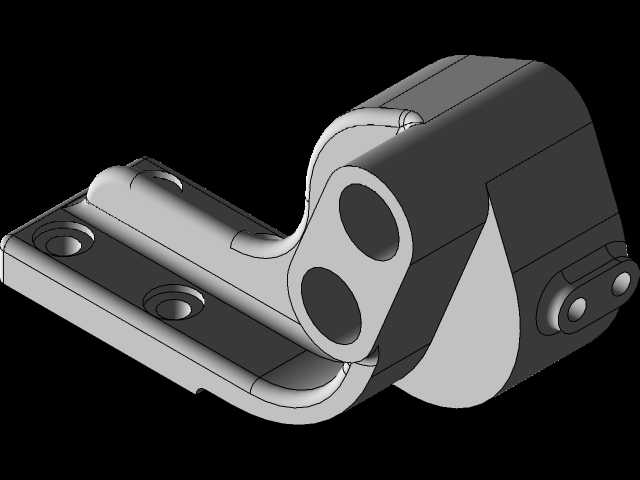

在金属切削加工的螺纹铣削工序场景中,液压系统作为螺纹铣床刀具进给、工件夹紧动作的动力来源,其配套泵组的安装稳定性直接决定整台设备的加工精度与运行可靠性,这款支架正是为适配螺纹铣床的泵组安装需求开发的专用支撑构件。从实际装配场景来看,螺纹铣床的工作区域存在持续的切削振动,泵组如果直接固定在床身钣金面上,长期运行后容易出现连接螺栓松动、泵体偏移的问题,甚至会引发液压管路接头渗油、泵轴与驱动电机同轴度超差的故障,这款支架通过一体化的刚性结构设计,在泵组与机床床身之间形成刚性过渡连接层,有效分散泵组运行时的自身振动,同时阻隔机床切削过程传递过来的冲击载荷,避免共振现象的产生。
设计过程中首先明确了安装边界的约束条件:支架底部的安装平面需要贴合螺纹铣床床身侧方的预留安装凸台,因此底部法兰面设置了四个沉头安装孔,孔位间距严格匹配床身凸台的螺纹孔位置,沉孔深度可以保证内六角螺栓安装后头部完全埋入支架平面内,不会突出平面干涉周边的管路排布;支架上部的两个同轴通孔是泵体的定位安装位,孔的内径尺寸适配泵体的定位止口,安装时泵体的止口直接插入孔内完成径向定位,不需要额外调整同轴度,孔周边的端面经过铣削加工,平面度控制在0.02mm以内,保证泵体安装后端面与支架完全贴合,避免连接面出现间隙导致的受力不均。
从结构形态来看,支架采用了弯臂式的一体化铸造成型结构,连接底部安装法兰与上部泵体安装座的过渡臂做了变截面的圆弧过渡设计,没有采用直角连接结构,这种设计一方面可以降低铸造过程中的应力集中问题,减少铸件冷却后出现变形、裂纹的概率,另一方面圆弧过渡的结构比直角结构的抗扭刚性提升30%以上,能够承受泵组运行时的径向与轴向复合载荷。过渡臂的侧面做了局部的减重凹槽设计,在不降低整体结构刚性的前提下,减少了铸件的材料用量,同时降低支架自身重量,方便现场装配时的搬运与对位。
在功能特性上,这款支架除了承担泵组的固定支撑作用,还兼顾了管路走线的避让需求:支架弯臂的内侧预留了足够的空间,可以容纳泵组的进油、回油管路以及驱动电机的线缆,避免管路与支架棱角处长期摩擦导致的管路破损;支架上部安装座的侧面设置了一个小型的凸台结构,这个凸台是用来安装泵组的压力传感器支架,不需要在现场额外焊接或者打孔,直接通过螺栓就可以固定传感器,减少现场装配的加工工作量。
实际选型适配时需要注意,这款支架的安装孔位是针对特定型号螺纹铣床的床身安装面设计的,上部安装孔的中心高与床身驱动电机的输出轴中心高保持一致,保证泵组安装后与驱动电机的轴系同轴度在允许范围内,不需要额外调整垫片来补偿高度差;支架的底部安装面与上部泵体安装面的垂直度公差控制在0.03mm/100mm以内,避免泵体安装后出现倾斜,导致泵轴承受额外的径向力,缩短泵组的使用寿命。
从加工工艺角度来看,这款支架的毛坯采用树脂砂铸造工艺,材料选用HT250灰铸铁,这种材料具备良好的减振性能,非常适合机床周边的支撑构件使用,铸件完成后先经过时效处理消除内应力,再进行各个安装面的铣削、安装孔的钻铰加工,所有加工面的表面粗糙度控制在Ra3.2以内,非加工面做喷丸处理后涂刷防锈底漆,适配车间多油、多切削液的工作环境,避免长期使用后出现锈蚀问题。在装配流程上,需要先将支架通过底部的沉头螺栓固定在机床床身的凸台上,拧紧螺栓时按照对角线顺序分次拧紧,保证支架底面与床身凸台完全贴合,再将泵体的定位止口插入支架上部的安装孔内,通过螺栓将泵体固定在支架端面上,最后连接液压管路与驱动线缆,完成整个泵组的安装固定。
